GS C593 [10/40] Установка и подключение

2 Условия эксплуатации

2.5 Установка и подключение

ШАГ 1. ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ

Выбирайте способ подключения в соответствии с типом доступных разъемов в вашем приемнике

и телевизоре.

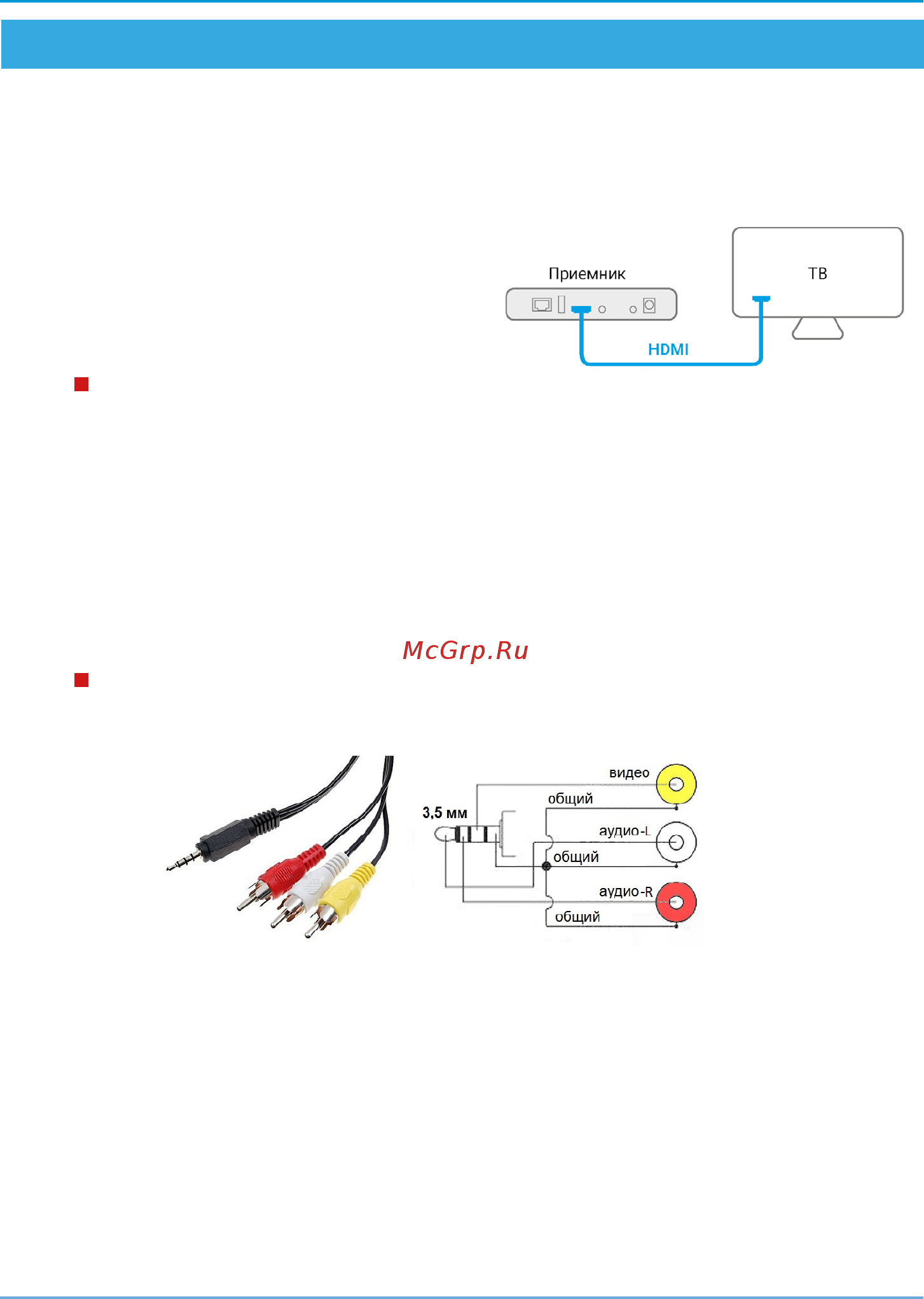

1. Подключение HDMI-кабелем.

Подключите разъем HDMI-кабеля к HDMI-разъе-

му на задней панели приемника (см. раздел 2.3),

а разъем на другом конце кабеля — к HDMI-входу

вашего телевизора.

ОБРАТИТЕ ВНИМАНИЕ!

1. Корректное воспроизведение изображения при подключении приемника к телевизору с помощью

HDMI-кабеля возможно, если ваш телевизор поддерживает стандарт HDMI не ниже 1.4. Настройку

параметров вывода сигнала по HDMI можно выполнить в приложении «Настройки» (см. раздел 4.4).

2. HDMI-кабель в комплект поставки не входит.

2. Подключение с помощью кабеля Jack 3,5 мм — 3RCA.

Подключите два RCA-разъема (красный и белый) кабеля к соответствующим по цветам аудиовходам на ва-

шем телевизоре, третий RCA-разъем (желтый) — к композитному видеовходу вашего телевизора. Под-

ключите Jack 3,5 мм на другом конце кабеля к AV-разъему на задней панели приемника (см. раздел2.3).

ОБРАТИТЕ ВНИМАНИЕ!

1. При подключении приемника к телевизору с помощью кабеля Jack 3,5 мм — 3RCA убедитесь,

что расположение выводов соединительного кабеля соответствует приведенной ниже схеме.

2. Кабель Jack 3,5 мм — 3RCA в комплект поставки приемника не входит.

3. Необходимо использовать Jack 3,5 мм вида TRRS (4-контактный разъем).
