2. Устройство FM-трансмиттера BFMT 101

1–РазъёмUSB.Используетсятолькодляпитанияустройства.Возможно

 подключениекаккразъёмуUSBприемника,такиклюбомудругому

 свободномуразъёмуUSBвнешнегоблокапитания.

Внимание!РазъёмUSBприёмникаможноиспользоватьтолько

соборудованиемпроизводства«GeneralSatellite»,втомчисле,

рекомендованнымвданнойинструкции.

2–Трёхпозиционныйтумблердлявыборачастотывещания.

3–Разъём3,5JackINдляподключениякабеля3,5Jack-RCA.

4–РазъёмSMAINдляподключениявнешнейантенны.

Внимание!Дляработыснекоторымимоделямиприёмниковнеобходимо

дополнительноеоборудование(см.п.2.1ип.2.2):

-дляподключенияFM-трансмиттеракприёмномуоборудованию

моделейDRE4000,DRE4500,DRS4500GS8307,GS8308необходим

переходникSCART-RCA3(Рисунок3,стр.7,вкомплектпоставкиневходит).

Какправило,этотпереходникпоставляетсявкомплектесприёмным

оборудованиемпроизводства«GeneralSatellite».Проверьте,возможно,

онувасужеесть;

-дляподключенияFM-трансмиттеракприёмномуоборудованиюмоделей

DRE4000,DRE4500,DRS4500,DRE5000,GS7300,DRE5500,DRS5001,

DRS5003,DRE7300,GS8300(M/N)необходимвнешнийисточникпитания

сразъёмомUSB(вкомплектневходит).

ВкачествевнешнегоUSB-выходаможноиспользоватьсетевойадаптер

220ВсразъёмомUSB(Рисунок4,адаптердолженбытьвключёнвсеть

переменноготока220В),либонезанятыйразъёмUSBвашегокомпьютера

(компьютердолженбытьвключён).БезподключениякразъёмуUSB

трансмиттернебудетработать.

Внимание!FM-трансмиттерBFMT101осуществляетвещаниетолько

привключенномприёмнике.Вэтомсостояниивозможнаодновременная

трансляциязвукакакнателевизор,такинаFM-трансмиттер.

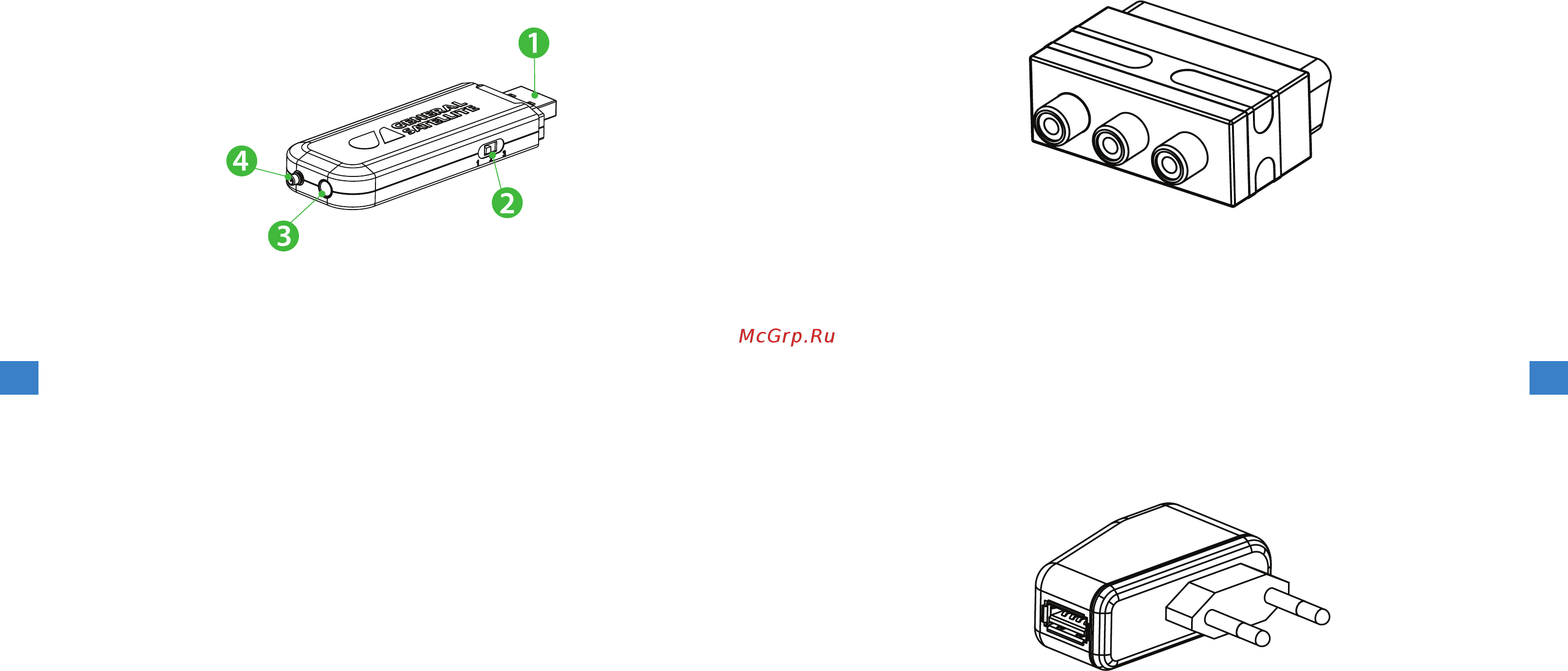

Рисунок 2 – Устройство FM-трансмиттера

Рисунок 3 - Переходник SCART – RCA3

Рисунок 4 - Сетевой адаптер 220В с разъёмом USB
