1312
3.ПодключениеFM-трансмиттеракисточникупитания.Вставьте
разъём1FMтрансмиттеравразъёмUSB(13)вашегоприёмника
согласносхеме,показаннойнарисунке9.РазъёмUSBиспользуется
толькодляподачипитаниянаFMтрансмиттер.Вслучаеотсутствия
USB-портависпользуемойвамимоделиприёмникалибоегозанятости
другимиустройствами,возможноподключениетрансмиттера
квнешнемублокупитаниясразъёмомUSB(невходитвкомплект),
либоклюбомувключенномуустройству,оборудованному
соответствующимразъёмом.

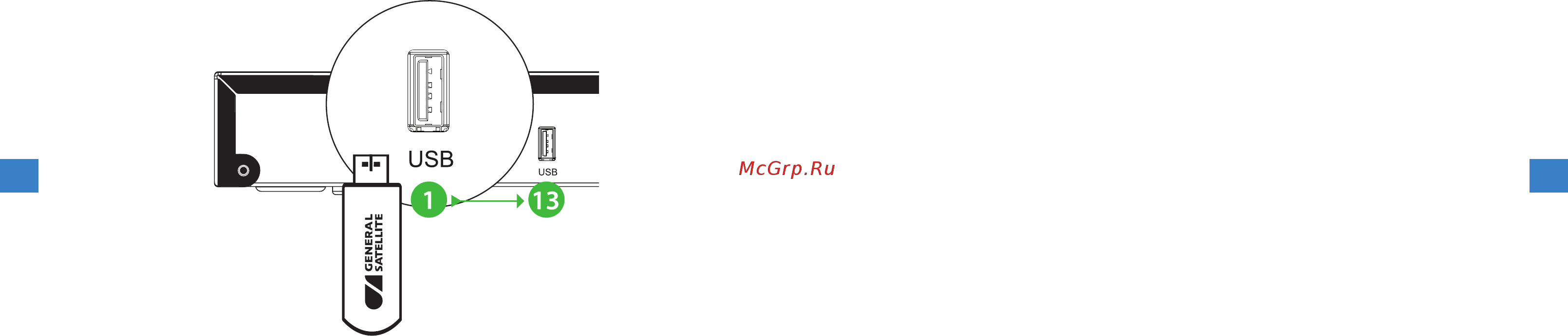

Рисунок 9 - Подключение трансмиттера к разъёму USB приёмника
4.2. Схема подключения FM-трансмиттера
к приёмникам GS 8302, GS 8304, GS 8305,
GS 8306, HD 9300, HD 9305, GS 6301
Если ваш телевизор подключен к приёмнику с помощью соединительного
кабеля RCA3 RCA3, то трансмиттер рекомендуется подключать по схеме,
показанной на рисунке 10 (стр. 14):
1.Подключитевнешнююантеннуктрансмиттеру:соединитеразъём15
антеннысразъёмом4FM-трансмиттера.
2.Подключитеразъём14кабеля3,5Jack-RCAкразъёму3
FM-трансмиттера.
3.ВставьтеразъёмFM-трансмиттера1вразъёмUSBприёмника13.
РазъёмUSBиспользуетсятолькодляподачипитаниянаFM-трансмиттер.
Обратите внимание!ВслучаеотсутствияUSB-портависпользуемойвами
моделиприёмникалибоегозанятостидругимиустройствами,возможно
подключениетрансмиттераквнешнемублокупитаниясразъёмомUSB.
4.Подключитеразъёмы16(красногоцвета)и17(белогоцвета)RCA-OUT
кабеля3,5Jack-RCAсоответственнокразъёмам18и19приёмника.
5.Вставьтеразъёмы22(красногоцвета)и23(белогоцвета)кабеляRCA3-
RCA3,подключённогокRCAвходутелевизора,соответственновразъёмы
21и20(такихжецветов)RCA-INкабеля3,5Jack-RCA.
6.Вставьтеразъём24(жёлтогоцвета)кабеляRCA3-RCA3,идущегоотRCA
входателевизора,вразъём25приёмника.
Если ваш телевизор подключен к приёмнику с помощью HDMI-кабеля,
то трансмиттер рекомендуется подключать по схеме, показанной на
рисунке 11 (стр 15):
1.Подключитевнешнююантеннуктрансмиттеру:соединитеразъём15
антеннысразъёмом4FM-трансмиттера.
2.Подключитеразъём14кабеля3,5Jack-RCAкразъёму3
FM-трансмиттера
3.ВставьтеразъёмFM-трансмиттера1вразъёмUSBприёмника13.
РазъёмUSBиспользуетсятолькодляподачипитаниянаFM-трансмиттер.
Обратите внимание!ВслучаеотсутствияUSB-портависпользуемойвами
моделиприёмникалибоегозанятостидругимиустройствами,возможно
подключениетрансмиттераквнешнемублокупитаниясразъёмомUSB.
4.Подключитеразъёмы16(красногоцвета)и17(белогоцвета)кабеля
3,5Jack-RCAсоответственнокразъёмам18(красногоцвета)и19(белого
цвета)приёмника.
5.Вставьтеразъём26кабеля,идущегоотHDMI-входателевизора,
кразъёму27,НDMI-выходуприёмника.
