Руководство по эксплуатации КM141 00 000-01 РЭ
11
ПАНЕЛЬ УПРАВЛЕНИЯ
8.2. ПОТРЕБЛЯЕМАЯ ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ ПЛИТЫ
№
п/п
Перечисление параметров
Мощность, Вт
КМ141 301
КМ141 351
КМ141 302
КМ141 352
КМ141 303
КМ141 353
КМ141 304
КМ141 354
КМ141 305
КМ141 355
КМ141 306
КМ141 356
КМ141 307
КМ141 357
КМ141 308
КМ141 358
КМ141 309
КМ141 359
КМ141 310
КМ141 360
КМ141 311
КМ141 361
КМ141 312
КМ141 362
КМ141 313
КМ141 363
КМ141 314
КМ141 364
1.
Установленная мощность плиты
2000
2000
2000
3500
3500
3500
3500
3500
3500
3500
3500
3500
5000
5000
2.
Единовременная потребляемая
мощность плиты
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2700
2700
8.3. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
■ Суммарный вес продуктов, располагаемых на решётке жарочного шкафа,
не более, кг...........................................................................................................................3
■ Суммарный вес продукта, располагаемого на вертеле, не более, кг............................2
■ Вес посуды с продуктами, устанавливаемой на одну газовую горелку,
не более, кг.........................................................................................................................10
■ Диаметр посуды, устанавливаемой на горелку, не менее, мм..................................120
■ Диаметр посуды, устанавливаемой на горелку, не более, мм..................................240
9. ПАНЕЛЬ УПРАВЛЕНИЯ
■ В данном руководстве дается описание всех функций и элементов комфортности,
символы которых могут присутствовать на панели управления плиты. Для Вашей
плиты перечень элементов комфортности указан в таблице на обложке настоящего
руководства.

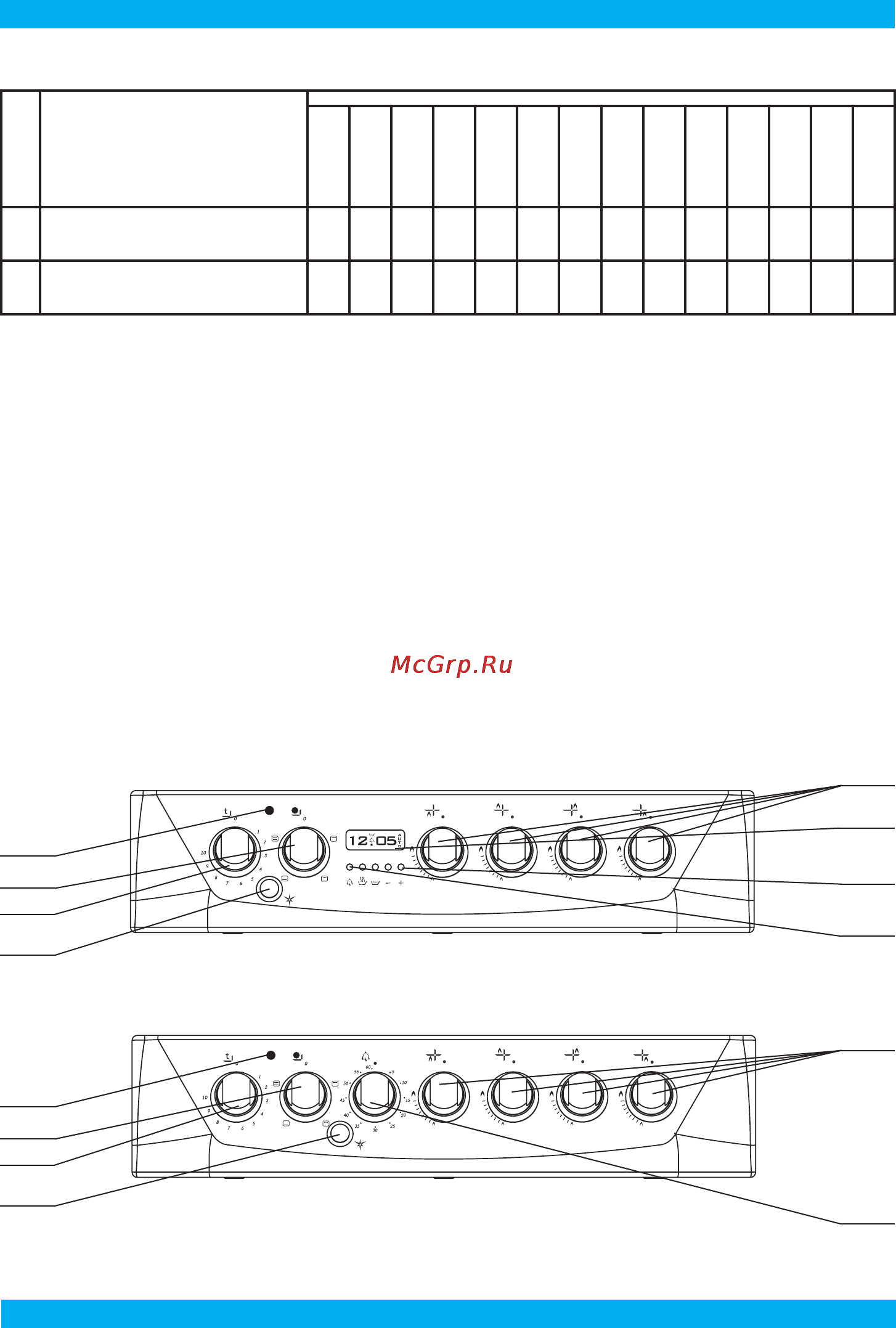

рис. 6. Панель плиты с электронным таймером
рис. 7. Панель плиты с электромеханическим таймером
8
3
2
1
5
6
7
4
3
2
1
4
5
9
