Руководство по эксплуатации КM141 00 000-01 РЭ
16
■ Для включения нагревательных элементов
необходимо повернуть по часовой стрелке
ручку терморегулятора и установить выбранный
температурный режим.
■ При достижении заданной температуры
терморегулятор отключит нагревательные
элементы. Такой режим будет сохраняться до
тех пор, пока температура в жарочном шкафу
не снизится до определенного предела. После
этого терморегулятор автоматически включит
нагревательные элементы и вновь нагреет
жарочный шкаф до заданной температуры.
■ Для выключения жарочного шкафа необходимо
ручку терморегулятора установить в положение
«0», вращая её против часовой стрелки. Ручку выбора режима работы также
необходимо установить в положение «0», вращая ее в любую сторону, сигнальная
лампочка при этом должна погаснуть.
■ Для включения жарочного шкафа электроплит моделей КМ341 305 и КМ341 311
необходимо ручку совмещенного переключателя вращать по часовой стрелке, при
этом включаются нижний и верхний нагреватели (обычный режим) и загорается
красная сигнальная лампочка, температурный режим устанавливается по шкале. Для
включения гриля необходимо ручку установить на символ гриля, расположенного на
панели управления, вращая ее по часовой стрелке. Для выключения ручку установить
в положение «0», вращая ее против часовой стрелки, сигнальная лампочка при этом
должна погаснуть.
13. ГРИЛЬ
■ Гриль (если он предусмотрен моделью плиты) используется для обжаривания про-
дуктов инфракрасным излучением, выделяемым горячим электронагревателем.
■ Обжаривание может производиться как на вертеле, так и на поддоне или на решетке.
■ Рекомендуется готовить мясо, птицу или рыбу. В случае жарки на решетке следует
установить на нижней полке поддон и налить в него небольшое количество воды. Тем-
пература и время жарки приведены в таблице (см. раздел «Рекомендации»). Установ-
ку температуры производить с учетом п.12.1.
Внимание!
! Когда ставите и вынимаете блюдо из разогретого жарочного шкафа, будьте
осторожны, чтобы избежать соприкосновения с нагревателями (ТЭНами).
! Не следует оставлять дверцу разогретого электрошкафа открытой более
3 минут во избежание перегрева ручек управления.
! При приготовлении блюд на вертеле или решетке необходимо под решетку
или вертел устанавливать поддон для стекания сока и жира.

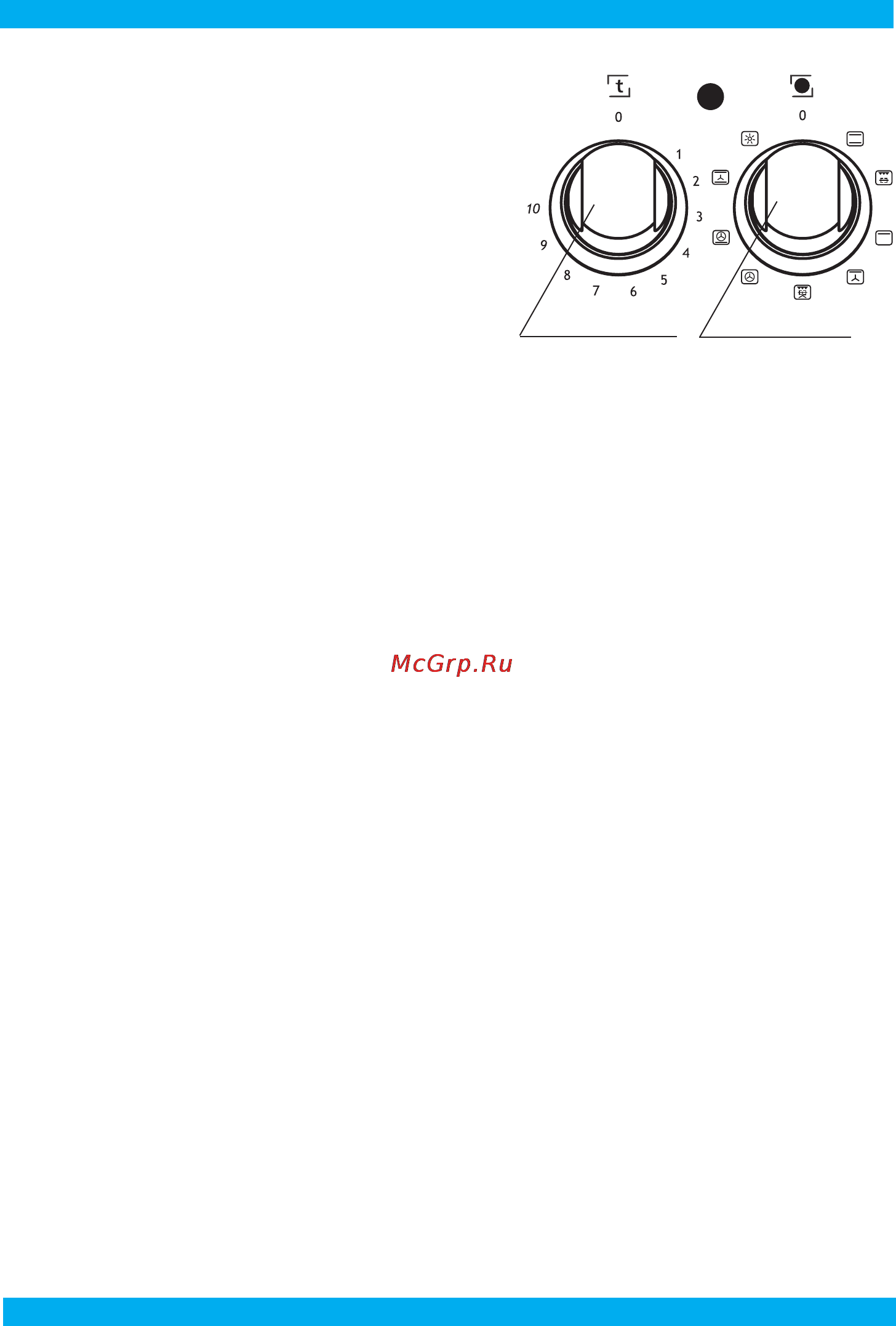

ГРИЛЬ
переключатель
режимов работы
жарочного шкафа
терморегулятор
рис. 10
