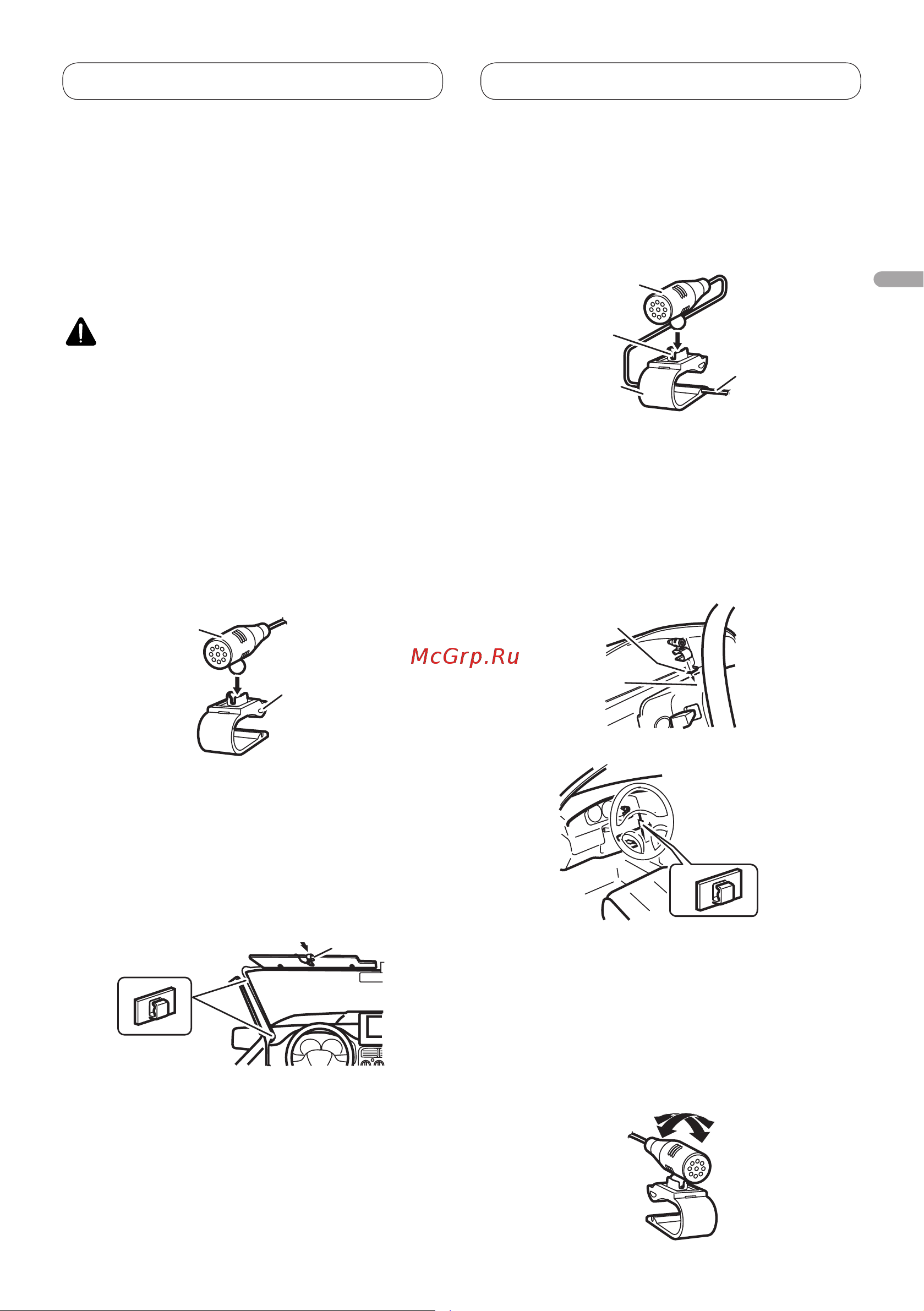

<CRD4481-A/N> <21>
Français
Installation du microphone
(AVH-5200BT seulement)
Installez et orientez le microphone à un
endroit où il pourra bien capter la voix de la
personne qui commande le système par la
voix.
ATTENTION
• Une situation très dangereuse pourrait se
présenter si le fil du microphone devait s’enrouler
autour de la colonne de direction ou du levier de
vitesses. Veillez à cheminer le fil de manière qu’il
ne fasse pas obstacle à la conduite.
Installation du microphone sur le
pare-soleil
1. Fixez le microphone sur l’attache du
microphone.
Microphone
Attache
du microphone
2. Fixez l’attache du microphone sur le
pare-soleil.
• Le pare-soleil étant relevé, fixez l’attache du
microphone. (Le taux de reconnaissance
vocale diminue quand le pare-soleil est
abaissé.)
Attache du
microphone
Serre-fils
• Utilisez des serre-fils vendus séparément pour
fixer le fil conducteur aux endroits nécessaires
dans le véhicule.
Installation du microphone sur la
colonne de direction
1. Fixez le microphone sur l’attache du
microphone.
Microphone
Cheminez le fil
du microphone
dans la rainure.
Base du
microphone
Attache du
microphone
• Le microphone peut être installé sans utiliser
l’attache du microphone. Dans ce cas, détachez
la base du microphone de l’attache. Pour
détacher la base du microphone de l’attache,
faites glisser la base du microphone.
2. Fixez l’attache du microphone sur la
colonne de direction.
Bande adhésive
double face
Installez l’attache
du microphone
sur l’arrière de
la colonne de
direction.
Serre-fils
• Utilisez des serre-fils vendus séparément pour
fixer le fil conducteur aux endroits nécessaires
dans le véhicule.
Ajustement de l’angle du
microphone
L’angle du microphone peut être.
Installation
11
