Pioneer AVH-5200BT [54/64] Aansluiten van de apparatuur
![Pioneer AVH-5200BT [54/64] Aansluiten van de apparatuur](/views2/1684682/page54/bg36.png)
<CRD4481-A/N> <54>
Aansluiten van de apparatuur

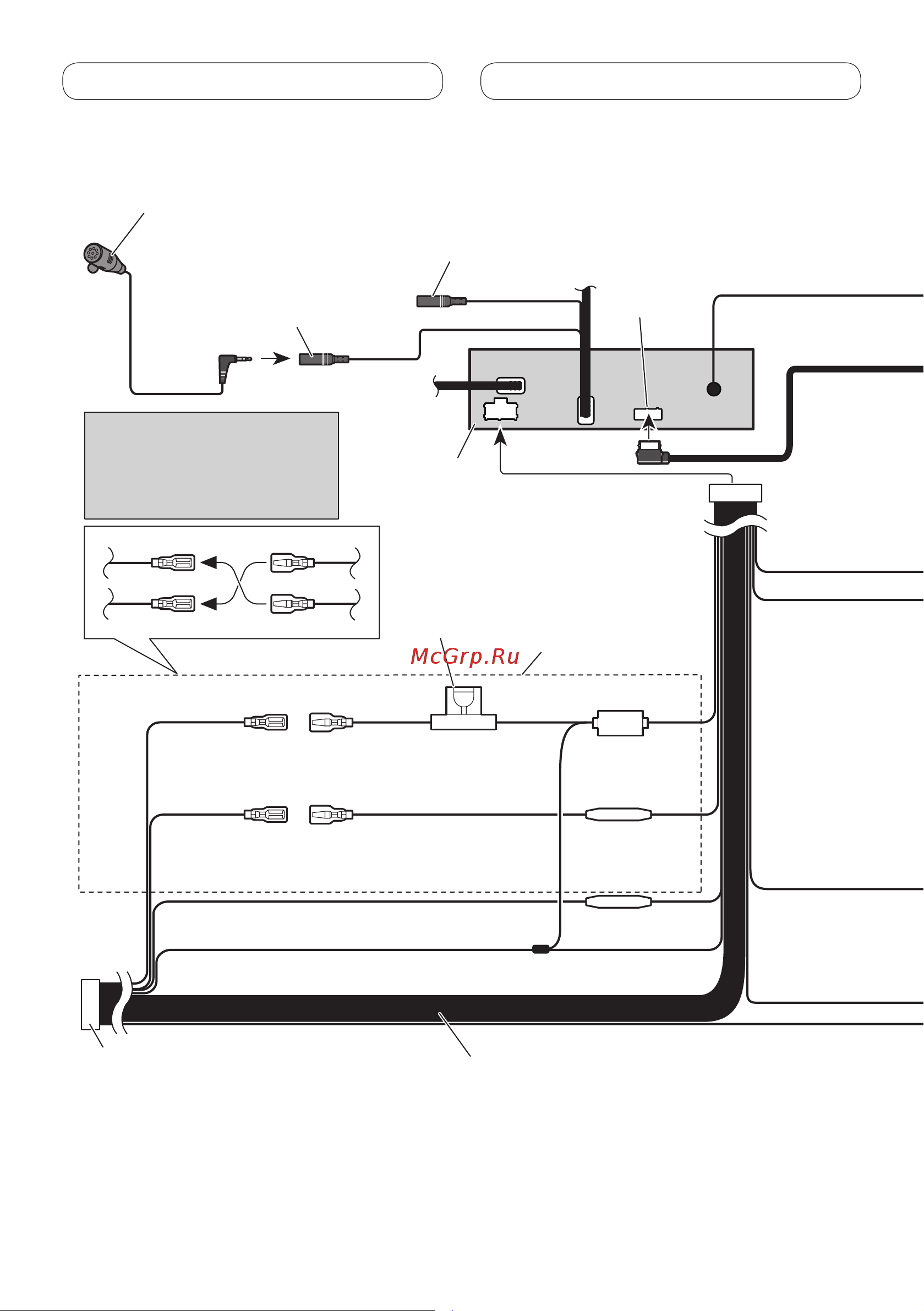

Aansluiten van het stroomsnoer
1*
3*
2*
4*
4 m
80 cm
80 cm
Ingangsaansluiting voor afstandsbediening met draad
(WIRED REMOTE INPUT)
Hierop kan een afstandsbedieningsadapter met draad
worden aangesloten (los verkrijgbaar).
17 cm
17 cm
Antenne-ingang
Ontvanger (meegeleverd)
Antennekabel (meegeleverd)
Opmerkingen:
· Verander de basisinstelling van dit toestel (zie bladzijde de
Gebruiksaanwijzing). De subwoofer weergave van dit toestel is in mono.
· Bij gebruik van een subwoofer van 70 W (2 Ω) moet u de aansluiting
maken met de paarse en paars/zwarte draden van dit toestel. Sluit in
geen geval iets aan op de groene en groen/zwarte draden.
Aansluitmethode
1. Doe de draad in de klem.
2. Maak de
stekkerhelften met
een kabeltang dicht.
Opmerking:
· De plaats waar de handremschakelaar zich bevindt, hangt af van het automodel. Zie het instructieboekje
van de auto of vraag uw autodealer.
Geel/zwart
Als u apparatuur met dempingsfunctie gebruikt, verbindt u deze
draad met de draad voor audiodemping op die apparatuur. Als u zulke
apparatuur niet gebruikt, verbindt u de draad voor audiodemping niet.
Licht groen
Via deze draad wordt de stand van de handrem
(aangetrokken/ontspannen) doorgegeven. De draad moet
verbonden worden met de stroomaansluiting van de
handremschakelaar.
Blauw/wit
Verbinden met de
systeembedieningsaansluiting van de
eindversterker (max. 300 mA 12 V gelijkstroom).
Blauw/wit (6*)
Verbinden met de stuuraansluiting van het
relais van de antenne van het voertuig
(max. 300 mA 12 V gelijkstroom).
De pinpositie van de ISO-connector
verschilt naargelang het type
voertuig. Als pin 5 de antenne
aanstuurt, verbindt u 5* en 6*. In
andere typen voertuigen verbindt u
5* en 6* nooit.
Blauw/wit (5*)
Massadraad
Stroomdraad
Handremscha-
kelaar
Luidsprekerdraden
Wit: Links voor
Wit/zwart: Links voor
Grijs: Rechts voor
Grijs/zwart: Rechts voor
Groen: Links achter of subwoofer
Groen/zwarte: Links achter of subwoofer
Paars: Rechts achter of subwoofer
Paars/zwarte: Rechts achter of subwoofer
ISO stekker
Opmerking:
In sommige voertuigen kan de ISO stekker in twee stukken
gedeeld zijn. Sluit in een dergelijk geval beide stekkers aan.
Opmerking:
Afhankelijk van het soort voertuig is
het mogelijk dat de functies van 2*
en 4* verschillen. Let er in een
dergelijk geval op dat u 1* op 4* en
3* op 2* aansluit.
Geel (2*)
Back-up
(of accessoire)
Geel (1*)
Verbinden met de continue
12 V stroomaansluiting.
Sluit in het algemeen draden van
dezelfde kleur op elkaar aan.
Zekering
Rood (4*)
Accessoire
(of back-up)
Rood (3*)
Verbinden met een elektrische
aansluiting die aangestuurd wordt via
het contactslot (12 V gelijkstroom).
Zwart (chassis aarde)
Aansluiten op een schone, blank metalen plek.
Dit product
Zekering
Oranje/wit
Verbinden met de aansluiting van de verlichtingsschakelaar.
Zekering
Paars/wit
Van de twee draden van de achteruitrijlamp moet u de draad
verbinden waarvan het voltage verandert wanneer de
versnellingspook in REVERSE (R) wordt gezet. Middels deze
verbinding kan het apparaat waarnemen of de auto vooruit of
achteruit rijdt.
Zekering (10 A)
RGB ingang
Microfoon-ingangsaansluiting (MIC)
(Alleen voor de AVH-5200BT)
Microfoon (meegeleverd)
(Alleen voor de AVH-5200BT)
Breng de 26-pens kabel in op de manier en in
de richting zoals aangegeven op de afbeelding.
26-pens kabel (meegeleverd met het navigatiesysteem)
Navigatiesysteem
(AVIC-F220 (los
verkrijgbaar)).
Neem contact op met uw dealer voor informatie
over geschikte navigatiesystemen.
4
