EKMV2C09B7 + EKMV3C09B7
Комплект 2-ходовых клапанов/комплект 3-ходовых клапанов
для фанкойлов
4PW65144-1A – 01.2011
Инструкция по монтажу
2

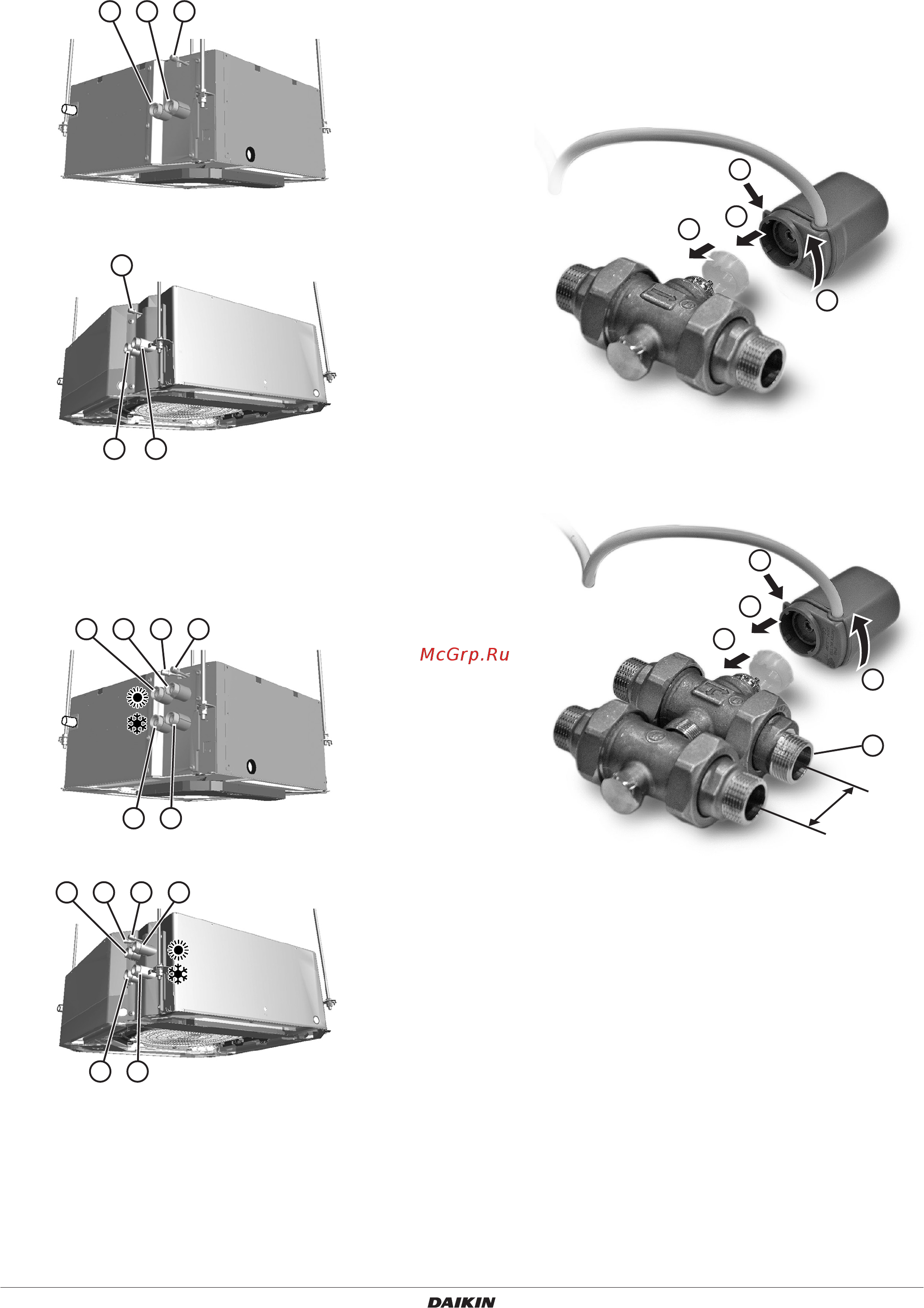

Соединения трубопроводов воды
Модели с 2 трубами
FWF
FWC
Модели с 4 трубами
FWF
FWC
1 Установите привод на корпусе клапана.
1 Снимите с клапана синюю и красную крышки.
2 Плотно наденьте зубчатое кольцо на клапан.
3 Установите привод на кольце.
4 Поверните привод на 15° по часовой стрелке до щелчка.
Чтобы снять привод, поверните его на 15° против часовой
стрелки.
5 Нажмите красную кнопку.
2-ходовой клапан
3-ходовой клапан
Измените сторону входа (A) так, чтобы расстояние между
точками соединения было равно 50 мм.
1 Выход воды
2 Вход воды
3 Выпуск воздуха
1 Нагревательный змеевик на выходе воды
2 Нагревательный змеевик на входе воды
3 Охлаждающий змеевик на выходе воды
4 Охлаждающий змеевик на входе воды
5 Нагревательный змеевик на выпуске воздуха
6 Охлаждающий змеевик на выпуске воздуха
1 2 3
3
1 2
1 2
3 4
5 6
1 5 6
3 4
2
2
3
5
4
2
3
4
A
50 mm
5
Содержание
- Инструкция по монтажу 1
- Комплект 2 ходовых клапанов комплект 3 ходовых клапанов для фанкойлов 1
- Инструкция по монтажу 2
- Подсоединение фанкойла к трубопроводам на месте с помощью 2 ходового 3 ходового клапана 2
- Принадлежности поставляемые с данным агрегатом 2
- Длинная стрелка должна быть направлена внутрь трубопровода впуска воды фанкойла 4
- Если на одном фанкойле установлено 2 клапана модель с 4 мя трубами то установка второго клапана производится по приведенному выше описанию 4
- Контур циркуляции воды в том числе и все трубопроводы необходимо теплоизолировать в целях предотвращения конденсации влаги и потери холодопроизводительности минимальная толщина 10 мм 4
- Обратите внимание на отметьте на корпусе 2 ходового клапана 4
- Обратите внимание на отметьте на корпусе 3 ходового клапана 4
- Подсоедините местный трубопровод 4
- Стрелка должна быть направлена внутрь трубопровода впуска воды фанкойла 4
- Убедитесь что привод не установлен вверх ногами 4
- Установите клапан на трубопроводе воды 4
- Установите клапан на трубопроводе впуска воды 4
- Установите уплотнительное кольцо на соединении трубопровода воды при наличии 3 ходового клапана установите уплотнительное кольцо на втором трубопроводе 4
- Ходовой клапан 4
- Электрические соединения 5
- Более подробную информацию по установке фанкойла смотрите в инструкции по монтажу фанкойла 6
- Зачистите провод двигателя клапана второго привода дополнительно на 50 мм 6
- Ни в коем случае не сдавливайте собранные в пучок кабели и проследите за тем чтобы они не вступали в контакт с острыми краями 6
- Отрежьте излишние концы соединительных накладок 6
- При использовании 2 клапанов 6
- Соедините x1 и y4 проводом поставляемым в комплекте см принадлежности поставляемые с данным агрегатом пункт 8 6
- Способ прокладки проводки 6
