Инструкция по монтажу
3
EKMV2C09B7 + EKMV3C09B7
Комплект 2-ходовых клапанов/комплект 3-ходовых клапанов
для фанкойлов
4PW65144-1A – 01.2011

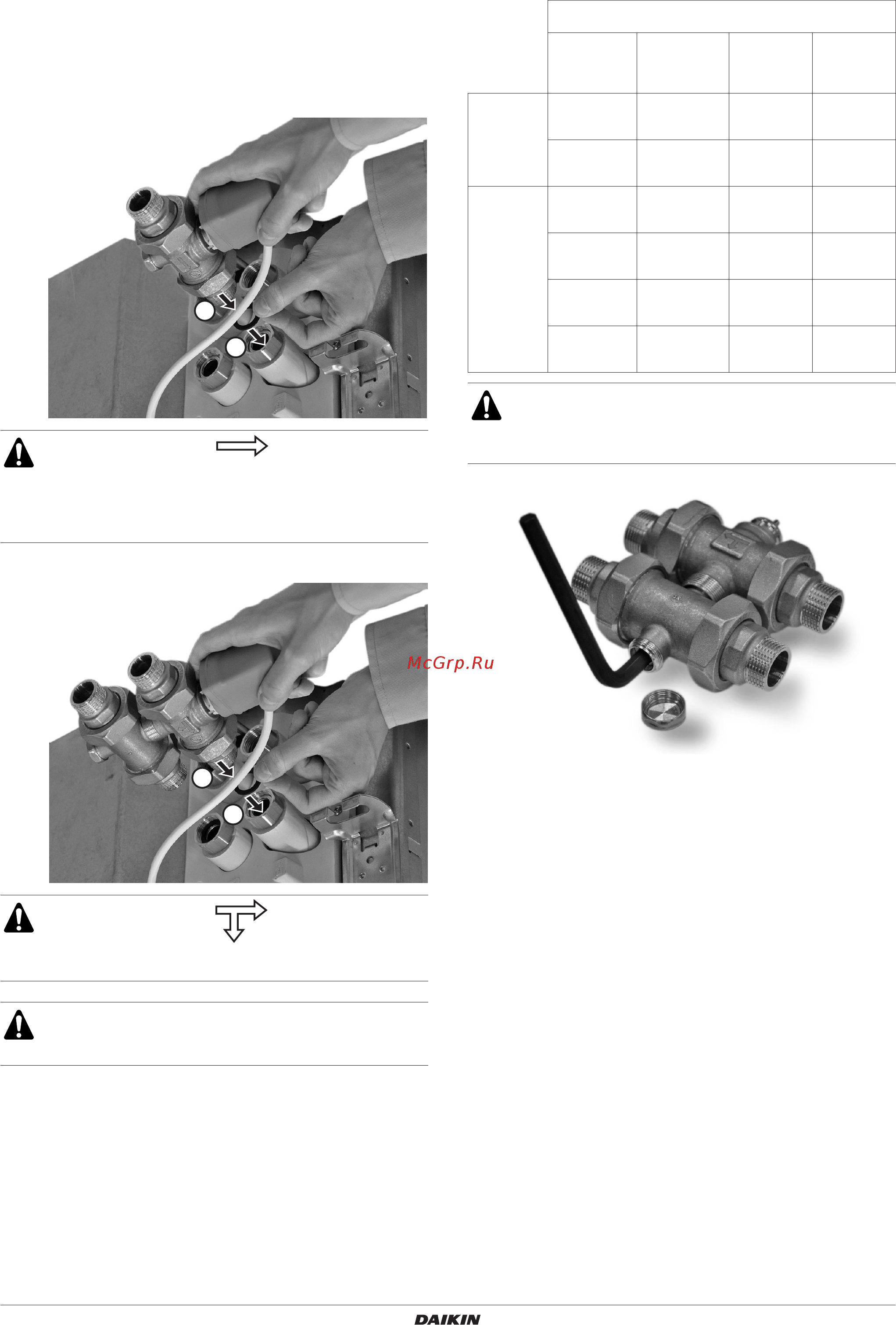

2 Установите клапан на трубопроводе воды.
1 Установите уплотнительное кольцо на соединении
трубопровода воды. При наличии 3-ходового клапана
установите уплотнительное кольцо на втором
трубопроводе.
2 Установите клапан на трубопроводе впуска воды.
2-ходовой клапан
3-ходовой клапан
3 Подсоедините местный трубопровод.
Контур циркуляции воды, в том числе и все трубопроводы,
необходимо теплоизолировать в целях предотвращения
конденсации влаги и потери холодопроизводительности
(минимальная толщина: 10 мм).
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм – тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
Обратите внимание на отметьте на корпусе
2-ходового клапана.
Стрелка должна быть направлена внутрь
трубопровода впуска воды фанкойла.
Убедитесь, что привод не установлен вверх ногами.
Обратите внимание на отметьте на корпусе
3-ходового клапана.
Длинная стрелка должна быть направлена внутрь
трубопровода впуска воды фанкойла.
Если на одном фанкойле установлено 2 клапана
(модель с 4 мя трубами), то установка второго клапана
производится по приведенному выше описанию.
1
2
1
2
Необходимый тип резьбы со стороны
местного трубопровода
Клапаны не
установлены
Установлен
2-ходовой
клапан
(клапаны)
Установлен
3-ходовой
клапан
(клапаны)
Агрегат
с 2 трубами
Вход воды 3/4"
наружная
резьба BSP
3/4"
внутренняя
резьба BSP
3/4"
внутренняя
резьба BSP
Выход воды 3/4"
наружная
резьба BSP
3/4"
наружная
резьба BSP
3/4"
внутренняя
резьба BSP
Агрегат
с 4 трубами
Нагрев воды
на входе
3/4"
наружная
резьба BSP
3/4"
внутренняя
резьба BSP
3/4"
внутренняя
резьба BSP
Нагрев воды
на выходе
3/4"
наружная
резьба BSP
3/4"
наружная
резьба BSP
3/4"
внутренняя
резьба BSP
Охлаждение
воды на
входе
3/4"
наружная
резьба BSP
3/4"
внутренняя
резьба BSP
3/4"
внутренняя
резьба BSP
Охлаждение
воды на
выходе
3/4"
наружная
резьба BSP
3/4"
наружная
резьба BSP
3/4"
внутренняя
резьба BSP
При использовании 3-ходового клапана отрегулируйте
байпасное отверстие для регулировки сброса
давления. Дополнительные сведения см. в технических
характеристиках.
