Инструкция по монтажу
5
EKMV2C09B7 + EKMV3C09B7
Комплект 2-ходовых клапанов/комплект 3-ходовых клапанов
для фанкойлов
4PW65144-1A – 01.2011
■ Способ прокладки проводки
FWF
FWC
Ни в коем случае не сдавливайте собранные в пучок
кабели и проследите за тем, чтобы они не вступали
в контакт с острыми краями.
Отрежьте излишние концы соединительных накладок.

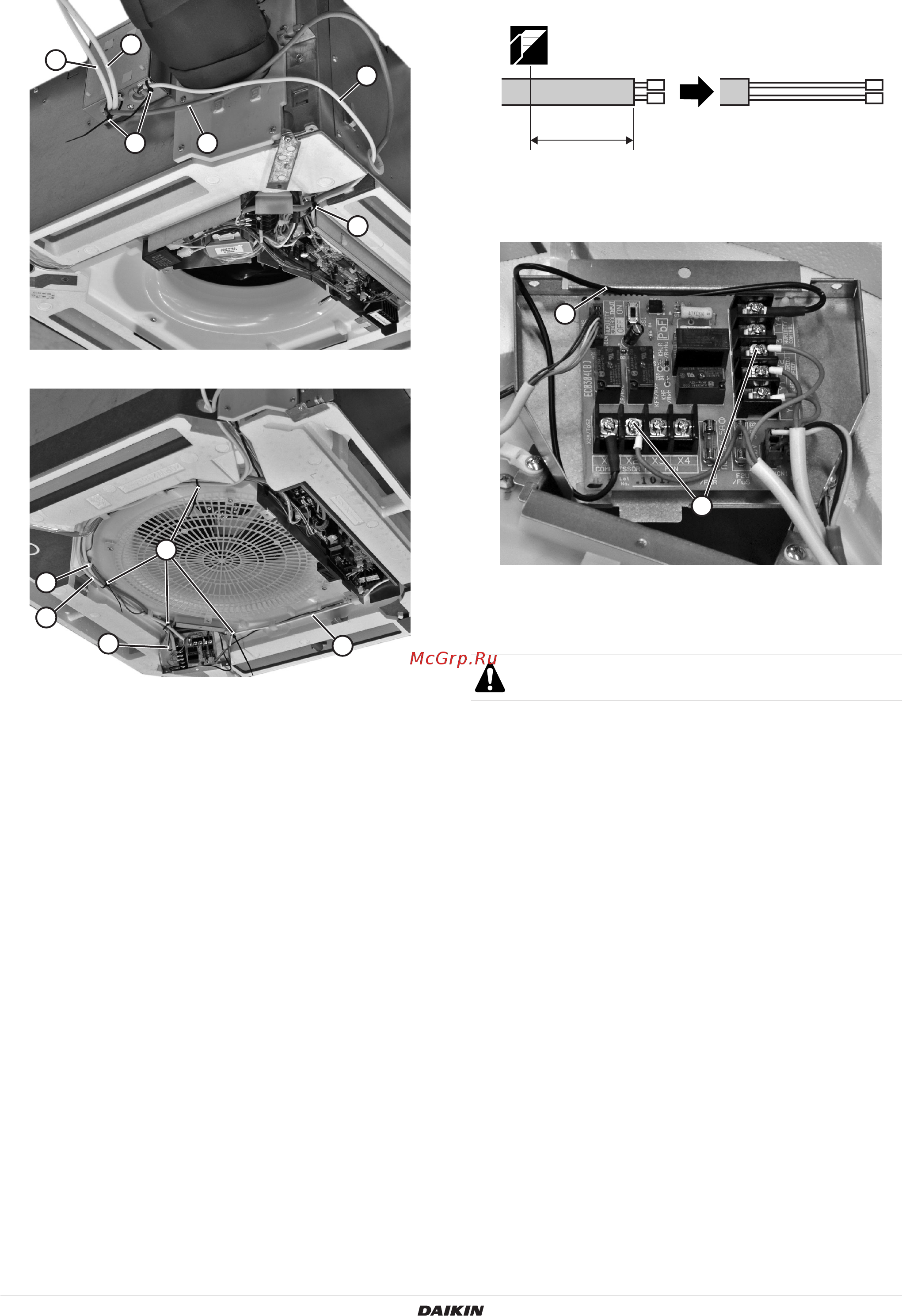

■ При использовании 2 клапанов:
Зачистите провод двигателя клапана второго привода
дополнительно на 50 мм.
Соедините X1 и Y4 проводом, поставляемым в комплекте
(см. "Принадлежности, поставляемые с данным агрегатом",
пункт 8).
1 Провод для связи
2 Провод электропитания
3 Провод первого клапана
4 Провод второго клапана
5 Соединительная накладка
5
5
2
1
3
4
5
4
3
2
1
1 Провод X1-Y4
2 X2-Y2: подсоединение второго клапана
Более подробную информацию по установке фанкойла
смотрите в инструкции по монтажу фанкойла.
50 mm
1
2
Содержание
- Инструкция по монтажу 1
- Комплект 2 ходовых клапанов комплект 3 ходовых клапанов для фанкойлов 1
- Инструкция по монтажу 2
- Подсоединение фанкойла к трубопроводам на месте с помощью 2 ходового 3 ходового клапана 2
- Принадлежности поставляемые с данным агрегатом 2
- Длинная стрелка должна быть направлена внутрь трубопровода впуска воды фанкойла 4
- Если на одном фанкойле установлено 2 клапана модель с 4 мя трубами то установка второго клапана производится по приведенному выше описанию 4
- Контур циркуляции воды в том числе и все трубопроводы необходимо теплоизолировать в целях предотвращения конденсации влаги и потери холодопроизводительности минимальная толщина 10 мм 4
- Обратите внимание на отметьте на корпусе 2 ходового клапана 4
- Обратите внимание на отметьте на корпусе 3 ходового клапана 4
- Подсоедините местный трубопровод 4
- Стрелка должна быть направлена внутрь трубопровода впуска воды фанкойла 4
- Убедитесь что привод не установлен вверх ногами 4
- Установите клапан на трубопроводе воды 4
- Установите клапан на трубопроводе впуска воды 4
- Установите уплотнительное кольцо на соединении трубопровода воды при наличии 3 ходового клапана установите уплотнительное кольцо на втором трубопроводе 4
- Ходовой клапан 4
- Электрические соединения 5
- Более подробную информацию по установке фанкойла смотрите в инструкции по монтажу фанкойла 6
- Зачистите провод двигателя клапана второго привода дополнительно на 50 мм 6
- Ни в коем случае не сдавливайте собранные в пучок кабели и проследите за тем чтобы они не вступали в контакт с острыми краями 6
- Отрежьте излишние концы соединительных накладок 6
- При использовании 2 клапанов 6
- Соедините x1 и y4 проводом поставляемым в комплекте см принадлежности поставляемые с данным агрегатом пункт 8 6
- Способ прокладки проводки 6
