116
Polski
Polski

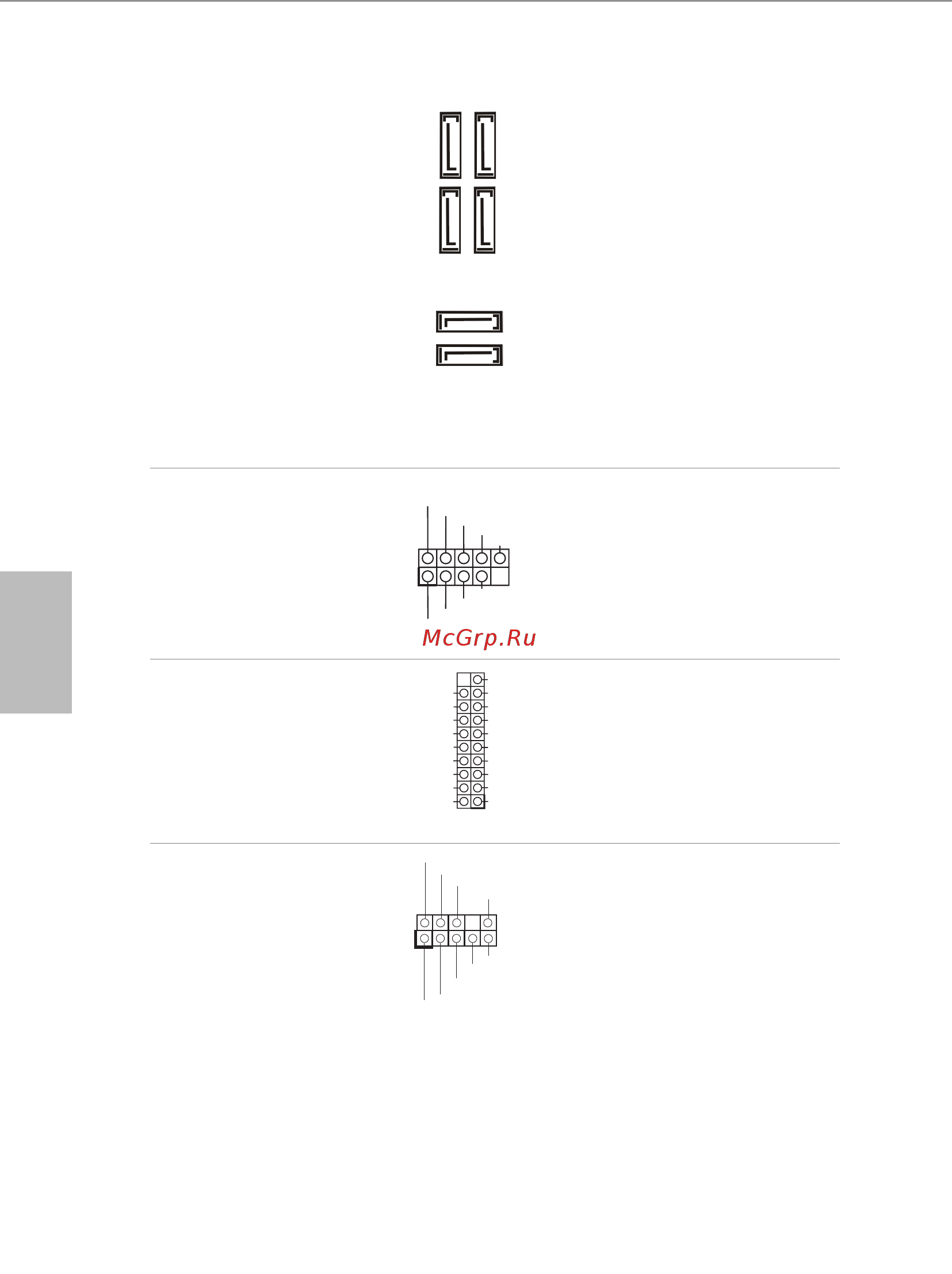

Złącza Serial ATA3
(SATA3_0:
sprawdź s.1, Nr 17)
(SATA3_1:
sprawdź s.1, Nr 18)
(SATA3_2:
sprawdź s.1, Nr 10)
(SATA3_3:
sprawdź s.1, Nr 11)
(SATA3_4:
sprawdź s.1, Nr 12)
(SATA3_5:
sprawdź s.1, Nr 13)
Te sześć złączy SATA3 obsługuje
kable danych SATA dla
zewnętrznych urządzeń pamięci
z szybkością transferu danych
do 6,0 Gb/s.
Jeśli gniazdo M2_2 jest zajęte
przez urządzenie M.2 typu
SATA, zostanie wyłączone
SATA3_0.
Złącza główkowe USB 2.0
(9-pinowe USB3_4)
(sprawdź s.1, Nr 21)
(9-pinowe USB5_6)
(sprawdź s.1, Nr 20)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Na tej płycie głównej znajdują
się dwa złącza główkowe
USB 2.0. Każde złącze główkowe
USB 2.0 może obsługiwać dwa
porty.
Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Na tej płycie głównej znajduje
się jedno złącze główkowe
USB 3.2 Gen1. Każde złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.
Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 27)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
SATA3_1
SATA3_0
SATA3_5
SATA3_3
SATA3_4
SATA3_2
