Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм

ведённой заготовке от режущего инструмента.

4.2.5. Не пытайтесь остановить двигатель, систему пе-

редачи вращения или фрезу руками или какими- либо

предметами.

4.2.6. Никогда не вставляйте пальцы в отверстие выхо-

да опилок.

4.2.7. Обеспечивайте надёжное прижатие и положение

на рабочем столе обрабатываемой заготовки.

4.2.8. Не форсируйте режим работы, рекомендованный

для данной операции.

4.2.9. Фрезеруйте

только качественную древесину. На

заготовке не должно быть слабых или очень крепких

сучков, гвоздей, винтов, камней или иных инородных

предметов, которые могут привести к поломке режущего

инструмента. Вылет обломков фрезы или вышеуказан-

ных предметов могут нанести травму.

4.2.10. Прижимные и направляющие устройства должны

быть установлены в соответствии с рабочим заданием.

4.2.11. При работе с узкими и короткими заготовками не-

обходимо пользоваться специальными захватами и при-

жимами.

4.2.12. При фрезеровании по направляющей планке за-

готовку необходимо прижимать к столу и направляющей

планке прижимными устройствами. В остальных случа-

ях при ручной подаче заготовок необходимо подавать их

на режущий инструмент при помощи колодок, толкате-

лей или шаблонов.

4.2.13. Длинные заготовки должны обрабатываться толь-

ко с использованием дополнительных роликовых опор.

4.2.14. Категорически запрещается при криволинейном

фрезеровании подавать заготовку против слоя, так как в

этом случае возможен выброс заготовки.

4.2.15. Производите измерения обрабатываемой заго-

товки, если она находится на столе станка, при помощи

мерительных приборов и инструментов только после

полной остановки вращающихся элементов станка.

4.2.16. Ограничьте себя от попадания стружки.

4.2.17. Не допускайте скопления стружки на столе стан-

ка.

4.2.18. Убирайте стружку при помощи крючка и щётки

при выключенном станке.

4.2.19. Останавливайте станок, проверяйте состояние

крепления и положение всех сопрягаемых деталей,

узлов и механизмов станка после 50 часов наработки.

4.2.20. При Т.О. не допускайте попадания смазочных ма-

териалов на кнопки и рычаги управления.

4.2.21. К работе со станком допускаются подготовлен-

ные и имеющие опыт работы на фрезерных деревоо-

брабатывающих станках рабочие не моложе 16 лет.

5. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ

ВНИМАНИЕ: Проверьте соответствие напряжения ис-

точника питания и соединений требованиям вашего

станка. Для этого достаточно взглянуть на табличку

с техническими данными на двигателе станка.

5.1. Электрические соединения. Требования к шнуру

питания

5.1.1. Запрещается переделывать вилку станка, если

она не входит в розетку питающей сети. Квалифициро-

ванный электрик должен установить соответствующую

розетку. Розетка, к которой подключается станок, обяза-

тельно должна иметь заземляющий контакт.

5.1.2. При повреждении шнура питания станка его дол-

жен заменить изготовитель или сертифицированный

сервисный центр.

ПРЕДУПРЕЖДЕНИЕ: Этот станок предназначен для

использования только в сухом помещении. Не допу-

скайте установку станка во влажных помещениях.

5.2. Требования к двигателю

ВНИМАНИЕ! Для исключения опасности поврежде-

ния двигателя регулярно очищайте двигатель от

стружки и пыли. Таким образом обеспечивается его

беспрепятственное охлаждение.

5.2.1. Если двигатель не запускается или внезапно оста-

навливается при работе, сразу же отключите станок. От-

ключите вилку шнура питания станка от розетки и попы-

тайтесь по таблице возможных неисправностей найти и

устранить возможную причину.

5.2.2. Устройство защиты или автомат защиты необхо-

димо регулярно проверять, если:

- двигатель постоянно перегружается;

- колебания напряжения сети в пределах ±10% относи-

тельно номинального значения не влияют на нормаль-

ную работу станка. Однако, при тяжёлой нагрузке не-

обходимо, чтобы на двигатель подавалось напряжение

220 В.

5.2.3. Чаще всего проблемы с двигателем возникают

при плохих контактах в разъёмах, при перегрузках, по-

ниженном напряжении питания (возможно, вследствие

недостаточного сечения подводящих проводов). Поэто-

му всегда с помощью квалифицированного электрика

проверяйте все разъёмы, рабочее напряжение и потре-

бляемый ток.

5.2.4. При большой длине и малом поперечном сечении

подводящих проводов на этих проводах происходит до-

полнительное падение напряжения, которое приводит

к проблемам с двигателем. Поэтому для нормального

функционирования этого станка необходимо достаточ-

ное поперечное сечение подводящих проводов. Приве-

дённые в таблице данные о длине подводящих прово-

дов относятся к расстоянию между распределительным

щитом, к которому подсоединен станок, и вилкой штеп-

сельного разъёма станка. При этом не имеет значения,

осуществляется подвод электроэнергии к станку через

стационарные подводящие провода, через удлинитель-

ный кабель или через комбинацию стационарных и уд-

линительных кабелей.

Удлинительный провод должен иметь на одном конце

вилку с заземляющим контактом, а на другом – розетку,

совместимую с вилкой вашего станка.

Предупреждение: Станок должен быть заземлен че-

рез розетку с заземляющим контактом.

6. РАСПАКОВКА

6.1. Откройте коробку, извлеките станок и все комплек-

тующие детали.

6.2. Проверьте комплектность станка согласно пункту

ВНИМАНИЕ: На некоторые детали нанесено защит-

ное покрытие. Для обеспечения правильной сбор-

ки и работы снимите покрытие. Защитное покрытие

легко удаляется уайт-спиритом, с помощью мягкой

салфетки. Растворители могут повредить поверх-

ность. Для очистки окрашенных, пластмассовых и

резиновых деталей используйте мыло и воду. Тща-

тельно протрите все детали чистой сухой салфеткой

ДЕТАЛИ СБОРКИ ФРЕЗЕРНОГО СТАНКА “КОРВЕТ 84”

*- позиция по схеме 3

№* Код Наименование №* Код Наименование

1 Схема 1 Стол рабочий 35 133042 Пластина

2 Схема 1 Вставка 36 133043 Стойка

3 Схема 1 Кольцо 37 133044 Гайка

4 133011 Крышка правая 38 133045 Шайба

5 133012 Винт 39 133046 Пластина

6 133013 Гайка 40 133047 Винт

7 133014 Планка правая 41 133048 Винт

8 133015 Планка левая 42 133049 Шайба

9 133016 Крышка левая 43 133050 Винт

10 133017 Винт фиксации 44 133051 Шайба

11 133018 Шайба 45 133052 Винт

12 133019 Фланец левый 46 133053 Винт

13 133020 Винт 47 133054 Шайба

14 133021 Корпус 48 133055 Патрубок пылесборника

15 133022 Гайка 49 133056 Планка

16 133023 Винт 50 133057 Транспортир

17 133024 Пластина 51 133058 Шайба

18 133025 Винт 52 133059 Ручка

19 133026 Штифт 53 133060 Указатель

20 133027 Винт 54 133061 Винт

21 133028 Шайба 55 133062 Шайба

22 133029 Винт фиксации 56 133063 Винт

23 133030 Пластина 57 133064 Шайба

24 133031 Стойка прижимов 58 133065 Винт

25 133032 Винт фиксации 59 133066 Гайка

26 133033 Штанга 60 133067 Шайба

27 133034 Подиум 61 133068 Пластина пружинная

28 133035 Болт 62 133069 Шайба

29 133036 Блок 63 133070 Основание

30 133037 Фланец правый 64 133071 Планка прижимная

31 133038 Планка прижимная 65 133072 Шайба

32 133039 Зажим 66 133073 Винт с круглой головкой

33 133040 Пружина 67 133074 Кнопка

34 133041 Рычаг 68 133075 Винт с круглой головкой

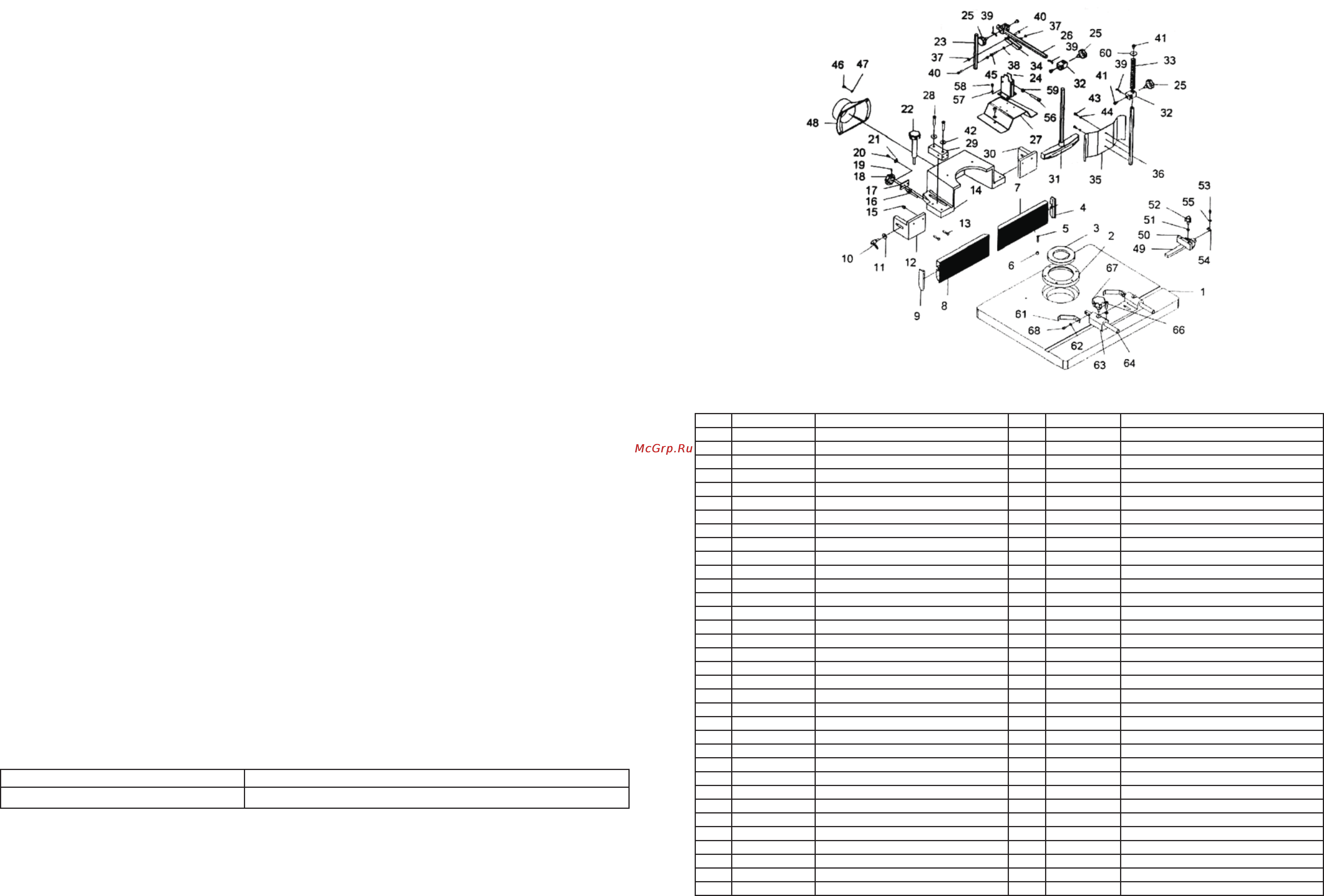

СХЕМА 3 СБОРКИ СТАНКА «КОРВЕТ 84»
