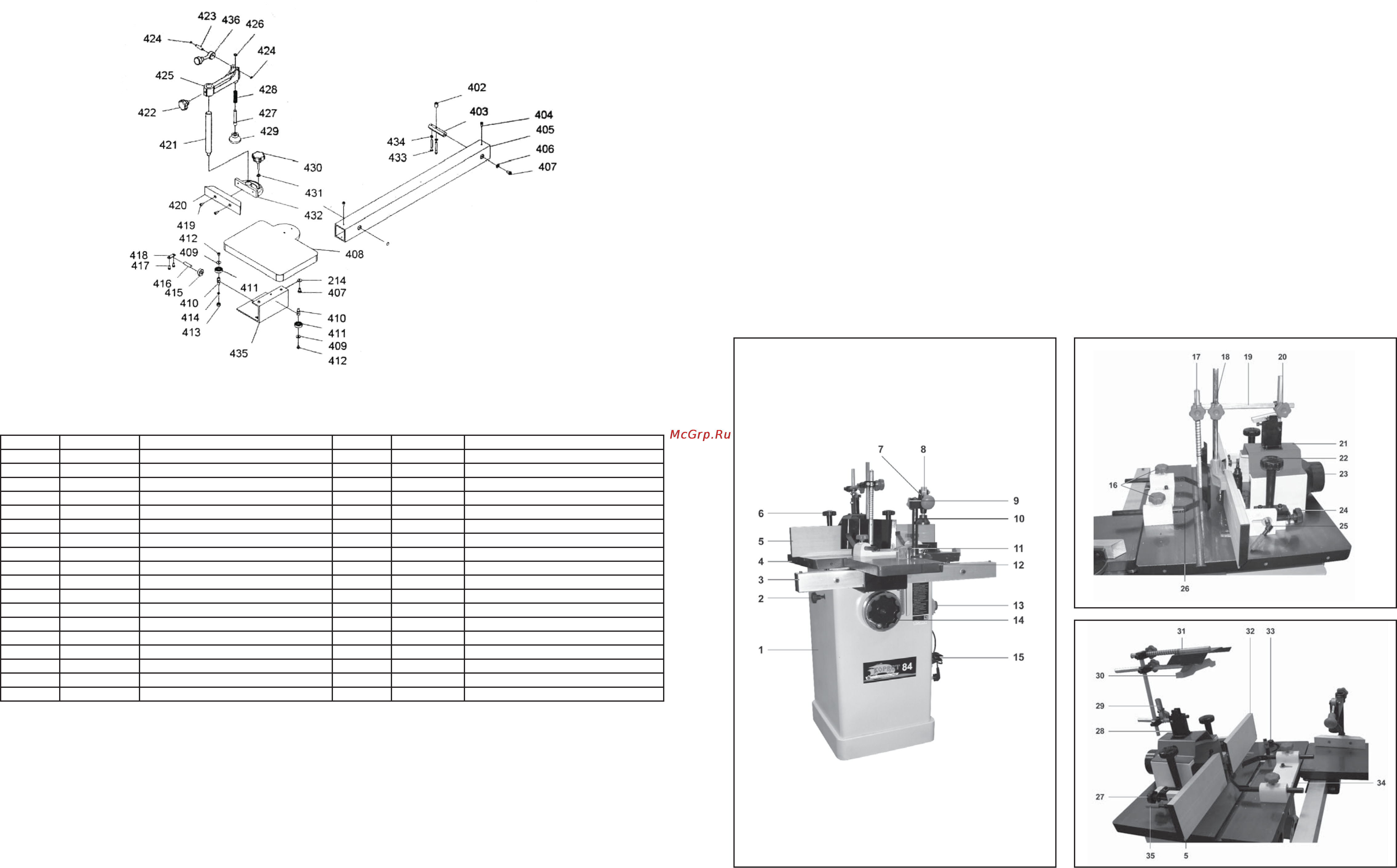

ДЕТАЛИ СБОРКИ ФРЕЗЕРНОГО СТАНКАКОРВЕТ 84”
*- позиция по схеме 2
* Код Наименование * Код Наименование
402 132976 Втулка 420 132994 Планка
403 132977 Держатель 421 132995 Стойка
404 132978 Болт 422 132996 Винт фиксации
405 132979 Направляющая 423 132997 Ось
406 132980 Шайба 424 132998 Кольцо
407 132981 Болт 425 132999 Рычаг
408 132982 Стол подвижный 426 133000 Кольцо
409 132983 Шайба 427 133001 Шток
410 132984 Ось 428 133002 Пружина
411 132985 Подшипник 429 133003 Прижим
412 132986 Винт 430 133004 Винт фиксации
413 132987 Гайка 431 133005 Шайба
414 132988 Шайба 432 133006 Транспортир
415 132989 Колесо 433 133007 Винт
416 132990 Ось 434 133008 Гайка
417 132991 Винт 435 133009 Полка
418 132992 Планка 436 133010 Ручка
419 132993 Винт
СХЕМА 2 СБОРКИ СТАНКА «КОРВЕТ 84»
7
и слегка смажьте жидким маслом все обработанные
поверхности.
6.3. При установке и перемещении станка рекоменду-
ется использовать подъемные механизмы и стропы гру-
зоподъемностью не менее 150 кг (см. схему строповки
раздел 18).
7. УСТРОЙСТВО СТАНКА
7.1. Станок состоит из следующих сборочных единиц и
деталей (Рис. 2, 3, 4)
1. Основание
2. Ручка фиксации шпинделя
3. Направляющая
4. Рабочий стол
5. Направляющая
планка (задняя)
6. Винт фиксации (блока направляющей задней планки)
7. Ручка прижимного устройства
8. Прижимное устройство
9. Винт фиксации (прижимного устройства)
10. Стойка (прижимного устройства)
11. Направляющая скоса
12. Стол подвижный
13. Магнитный пускатель
14. Маховик установки высоты фрезы
15. Шнур питания
16. Винт фиксации (прижимов)
17. Винт фиксации (прижимной пластины)
18. Винт фиксации (прижимной планки)
19. Штанга
20. Винт фиксации (штанги)
21. Подиум
22. Винт фиксации (блока направляющей
передней планки)
23. Патрубок пылесборника
24. Винт (перемещения передней
направляющей планки)
25. Винт фиксации (передней направляющей планки)
26. Прижим
27. Винт (перемещения задней направляющей планки)
28. Стойка
29. Рычаг
30. Прижимная планка
31. Прижимная пластина
32. Направляющая планка (передняя)
33. Угловой упор
34. Корпус прижимов
35. Винт фиксации
(задней направляющей планки)
Рис. 2
8. СБОРКА
ВНИМАНИЕ! НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ
СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И
ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТ-
СТВИИ С ДАННЫМ РУКОВОДСТВОМ
8.1. Монтаж фрезерного станка
8.1.1. Фрезерный станок должен устанавливаться на
прочном ровном полу. При выборе места для установки
станка убедитесь, что помещение достаточно освещено
и оператор не будет работать в собственной тени.
Рис. 4
Рис. 3
