8.1.2. В нижней части основания (1) станка, Рис.2, за-
крепите резиновые опоры (Е), Рис.1. Для повышенной
устойчивости фрезерный станок рекомендуем прикре-
пить к полу. Используйте для этой цели анкерное соеди-
нение (не комплектуется).
Внимание: Для обеспечения правильной сборки и
установки узлов и деталей снимите с них защитное
покрытие.
8.2. Установка подвижного стола
8.2.1.
Установите и закрепите направляющую (3) на ра-
бочем столе (4) болтом (43) через втулку (39) и болтом
(45) к держателю (41), как показано на Рис.5. Винтами
(42) отрегулируйте параллельность направляющей (3)
относительно рабочего стола (4), положение зафикси-
руйте гайками (40), Рис.4.
8.2.2. Выкрутите ограничительный болт (38), демон-
тируйте крышку (44), установите подвижный стол (12).
Установите ограничительный болт (38) и крышку (44) на
прежние места.
8.2.3. Проверьте правильность установки. Если при пе-
ремещении подвижного стола (12) прикладывается зна-
чительное усилие или подвижный стол (12) перемеща-
ется очень легко (имеет люфт). Необходимо отпустить
гайки фиксации (36), установить подшипники (37) так
чтобы подвижный стол (12) свободно перемещался по
направляющей (3), но при этом не было люфта, Рис.5.
8.2.4. Проверьте, чтобы подвижный стол (12) находился
в одной плоскости с рабочим столом (4). При необходи-
мости регулировочными винтами (42) отрегулируйте по-
ложение подвижного стола (12) относительно рабочего
стола (4), положение зафиксируйте гайками (40), Рис.5.
8.3. Установка прижимных устройств
8.3.1. На подвижном столе (12) установите стойку (10).
На стойке (10), используя шайбу и винт фиксации (52),
установите и закрепите направляющая скоса (11),
Рис.8.
8.3.2. На стойке (10), винтом фиксации (9), закрепите
прижимное устройство (8), Рис.8.
8.3.3. На корпусе узла направляющих планок (50) уста-
новите и закрепите двумя винтами (49) подиум (21). На
подиуме (21) установите и четырьмя винтами закрепите
стойку (28), Рис. 6,7.
8.3.4. Как показано на Рис. 7 зажимом крепления на
стойке (28) установите и винтом фиксации (20) закрепи-
те штангу (19). На штанге (19) в зажимах установите и
винтами фиксации (17 и 18) закрепите прижимную пла-
стину (31) и прижимную планку (30). При закреплении
под винты фиксации (17,18,20) подкладывайте металли-
ческие пластины (см. комплектность).

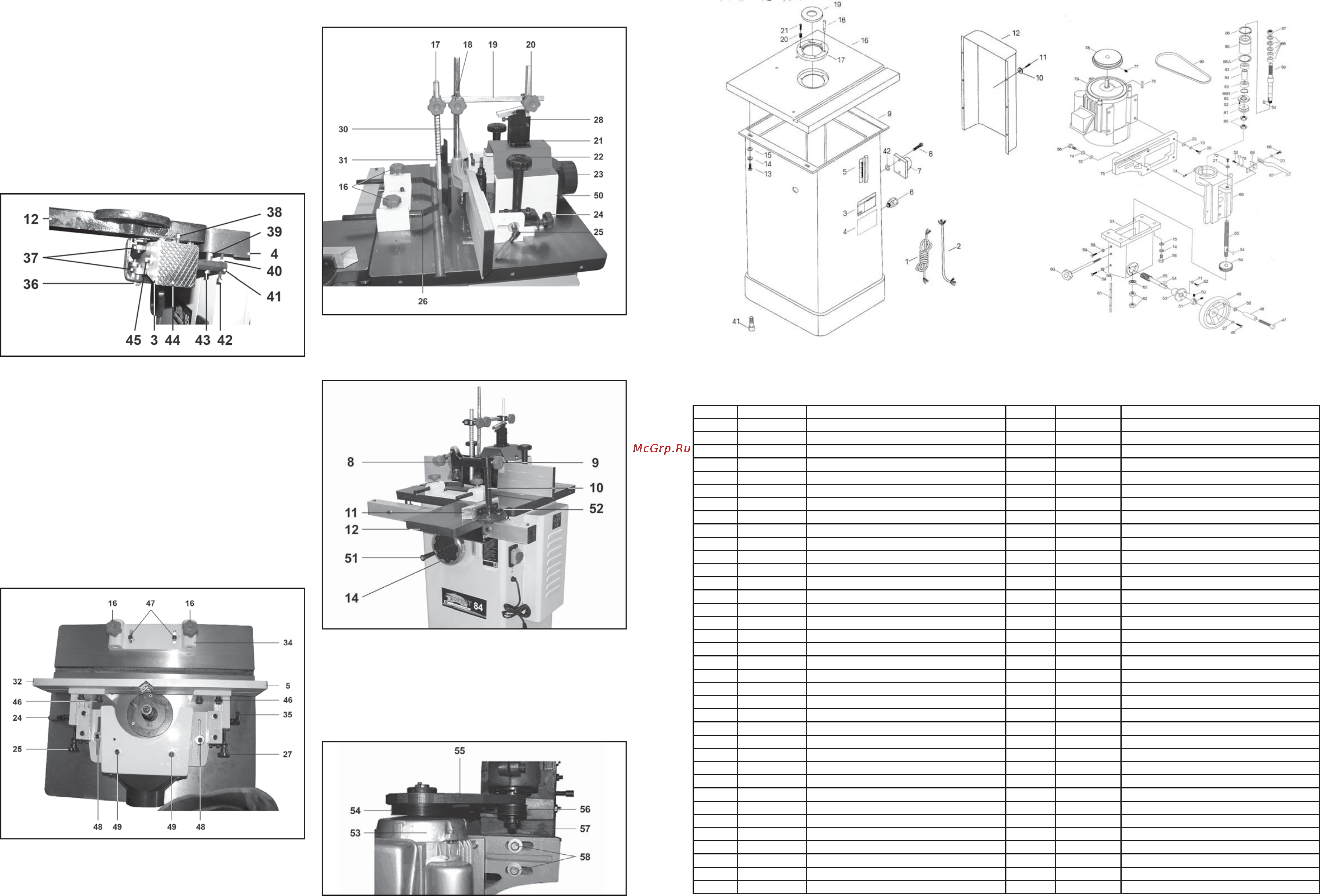

Рис. 5
Рис. 6
Рис. 7
Рис. 8
Рис. 9
17
СХЕМА 1 СБОРКИ СТАНКА «КОРВЕТ 84»
ДЕТАЛИ СБОРКИ ФРЕЗЕРНОГО СТАНКАКОРВЕТ 84”
*- позиция по схеме 1
* Код Наименование * Код Наименование
1 125311 Шнур сетевой 57 125378 Корпус
2 125312 Шнур электродвигателя 58 125379 Гайка
3 125313 Шильдик 59 125380 Болт
4 125314 Шильдик 60 125381 Ручка фиксирующая
5 125315 Шкала 61 125382 Клин
6 125316 Втулка 62 125383 Гайка
7 125317 Пускатель магнитный 63 125384 Шарикоподшипник 51101
8 125318 Винт 64 125385 Шестерня
9 125319 Основание 65 125386 Винт ходовой
10 125320 Шайба 66 125387 Блок
11 125321 Винт 67 125388 Стрелка
12 125322 Кожух 68 125389 Болт
13 125323 Болт 69 125390 Скоба
14 125324 Шайба пружинная 70 125391 Шайба
15 125325 Шайба 71 125392 Шайба пружинная
16 125326 Стол рабочий 72 125393 Болт
17 125327 Фланец 73 125394 Шайба пружинная
18 125328 Вставка стола 74 125395 Винт
19 125329 Вкладыш стола 75 125396 Плита электродвигателя
20 125330 Винт 76 125397 Шпонка 8х40
21 125331 Винт 77 125398 Винт
23 125334 Гайка 78 125399 Шкив
26 125340 Болт 79 125400 Электродвигатель
27 125341 Шайба 80 125401 Гайка
41 125362 Опора резиновая 81 125402 Шкив
46 125367 Болт 82 125403 Крышка
47 125368 Винт 83 125404 Шарикоподшипник
48 125369 Ручка 84 125405 Втулка
49 125370 Маховик 85 125406 Кожух
50 125371 Винт установочный 86 125407 Кольцо стопорное
51 125372 Кольцо 86А 125408 Кольцо стопорное
52 125373 Болт 86В 125409 Кольцо стопорное
53 125374 Корпус 87 125410 Гайка
54 125375 Шпонка 5х20 88 125411 Шайбы наборные
55 125376 Вал-шестерня 89 125412 Шпиндель
56 125377 Болт 90 25635 Ремень
