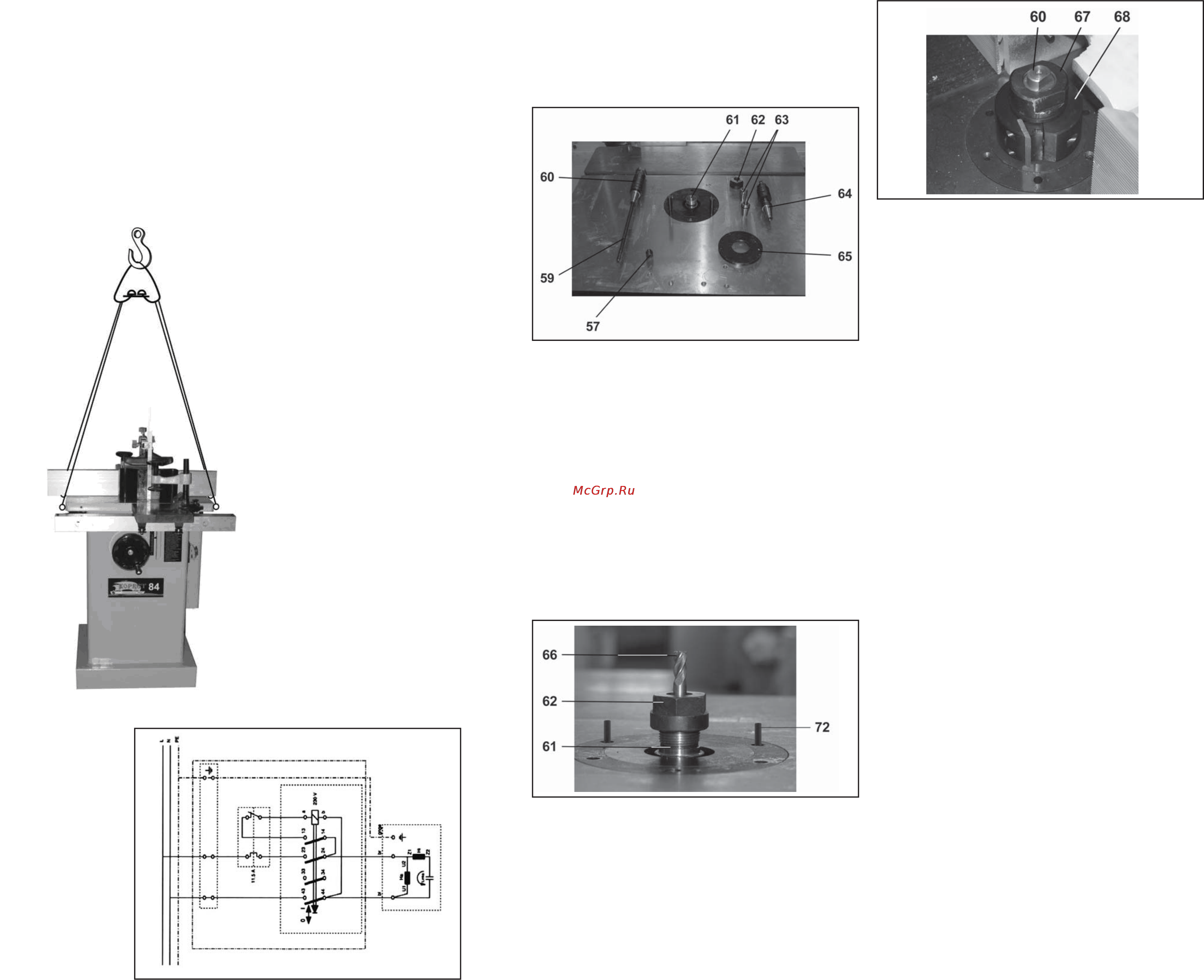

ЭЛЕКТРИЧЕСКАЯ СХЕМА СТАНКА

Описание работы электрической схемы

Станок подключается в сетевую розетку 220В, 50Гц c по-

мощью вилки с заземляющим контактом. Перед подклю-

чением необходимо проверить надежность соединения

станка с заземляющим контактом вилки.

Для включения станка необходимо нажать на зелёную

кнопку.

Выключить станок можно двумя способами:

- нажатием красной кнопки;

- выведением подключающей

вилки из розетки.

изводится оригинальными деталями и узлами только в

гарантийных мастерских, указанных в перечне «Адреса

гарантийных мастерских».

Примечание:

Техническое обслуживание станка, проведение ре-

гламентных работ, регулировок, указанных в руко-

водстве по эксплуатации, диагностика не относятся

к гарантийным обязательствам и оплачиваются со-

гласно действующим расценкам Сервисного центра.

С гарантийными обязательствами ознакомлен и согла-

сен

_______________, _______________________________

дата подпись покупателя

Сервисный центр “Корвет” тел./ факс (4732); 39-24-86;

61-96-45

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАН-

ХАЙ, П.Р.

Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:394018,

Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru

18. СХЕМА СТРОПОВКИ

8.3.5. Прижимы (26) установите и винтами фиксации

(16) закрепите в корпусе прижимов (34). Положение кор-

пуса прижимов (34) закрепите винтами фиксации (47),

Рис.6,7.

8.4. Установка ручки на маховик установки высоты

фрезы, винтов фиксации блока направляющей пе-

редней планки.

8.4.1. Ручку (51) установите и закрепите контргайкой на

маховик установки высоты фрезы (14), Рис.8.

8.4.2. Выкрутите транспортировочные винты (48), на их

место через шайбы установите винты фиксации (6 и 22)

блока направляющей передней планки (50), Рис.6, 7.

8.5. Установка фрезы, фрезерной головки и насад-

ной фрезы.

8.5.1. На станке предусмотрена замена вставки шпин-

деля (60 или 64) или установка цангового зажима для

установки фрез (66) с цилиндрическим хвостовиком,

Рис. 10, 12.

8.5.2. Ключом (не комплектуется) открутите на два – три

оборота гайку (57), Рис.9. Лёгкими ударами деревянного

молотка по гайке (57) выведите из посадочного места

конус вставки шпинделя (60), Рис.9,10. Скрутите гай-

ку (57) Рис.9. Извлеките шпиндельную вставку (60) со

шпилькой (59), Рис.10. Шпильку (59) выкрутите из встав-

ки шпинделя (60) Рис.10.

Внимание: перед включением станка убедитесь что

вращению шпинделя (61) и двигателя (53) ничего не

мешает.

8.5.3. Для замены вставки шпинделя (60) – шпильку (59)

вкрутите во вставку шпинделя (64). В конусное отвер-

стие шпинделя (61) вставьте шпильку (59). Положение

вставки шпинделя (64) надёжно закрепите гайкой (57),

Рис.9,10.

8.5.4. Для установки фрезы (66) с цилиндрическим хво-

стовиком диаметром 8 или 12 мм. необходимо в конусное

отверстие шпинделя (61) установить соответствующую

цангу (63), на шпиндель (61) накрутить колпачковую гай-

ку (62) на 1,5 -2 оборота. Установите хвостовик фрезы

(66) до упора в отверстие цанги (63). Надёжно закрепите

колпачковую гайку (62).

8.5.5. Для установки фрезерной головки (68) или насад-

ной фрезы установите необходимую вставку шпинделя

(60 или 64), скрутите гайку (67). Со вставки шпинделя (60

или 64) снимите наборные шайбы. Положение насадной

фрезы или фрезерной головки (68) на вставке шпинделя

(60 или 64) определяется наборными шайбами комплек-

та вставки шпинделя (60 или 64). При необходимости

выше фрезерной головки (68) или насадной фрезы уста-

новите наборные шайбы так, чтобы перекрыть 1-2 обо-

рота резьбы на шпинделе (61). В противном случае вам

не удастся закрепить фрезу или фрезерную головку (68)

гайкой (67).Установку насадной фрезы или фрезерной

головки (68) производите в соответствии с направлени-

ем вращения шпинделя (61), режущая кромка должна

вращаться навстречу подаваемой заготовки. Ключом

надежно закрепите гайку (67). Гайка (67) необходимо на-

кручивать на всю её высоту (не менее), Рис.10-12.

9. РЕГУЛИРОВКА

Ваш станок был собран и полностью отрегулирован на

заводе- изготовителе. Во время транспортировки регу-

лировки могут нарушиться, поэтому перед началом экс-

плуатации регулировки необходимо проверить вновь

ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте регули-

ровки при включенном станке. Это может привести

к травме.

9.1. Регулировка перед началом работы

9.1.1.Установите режущий инструмент согласно предпо-

лагаемой операции (см. пункт 8.5).

9.1.2. Поверните ручки фиксации (24, 34) против часо-

вой стрелки. Винтами (25, 27) установите переднюю и

заднюю направляющие планки (5 и 32) в одной плоско-

сти по касательной к

окружности резания фрезы, Рис.6.

9.1.3. При сквозном (плоском и профильном) фрезерова-

нии задняя направляющая планка (5) остаётся, как ука-

зано в п.9.1.2, а переднюю направляющую планку (32)

установите параллельно задней направляющей планке

(5), но со смещением к касательной окружности резания

на величину состругиваемого слоя. Ручками фиксации

(25 и 27) закрепите положение направляющих планок (5

и 32), Рис.6.

9.1.4. При профильном несквозном фрезеровании обе

направляющие планки (5 и 32) устанавливаются в одной

плоскости без смещения относительно друг друга, но со

смещением к касательной окружности резания на ве-

личину состругиваемого слоя. Для этого выполните п.

9.1.2. Ручками фиксации (24 и 35) закрепите положение

направляющих планок (5 и 32). Два винта фиксации (6 и

22) поверните против часовой стрелки, перемещением

Рис. 10

Рис. 11

Рис. 12
