164
繁體中文

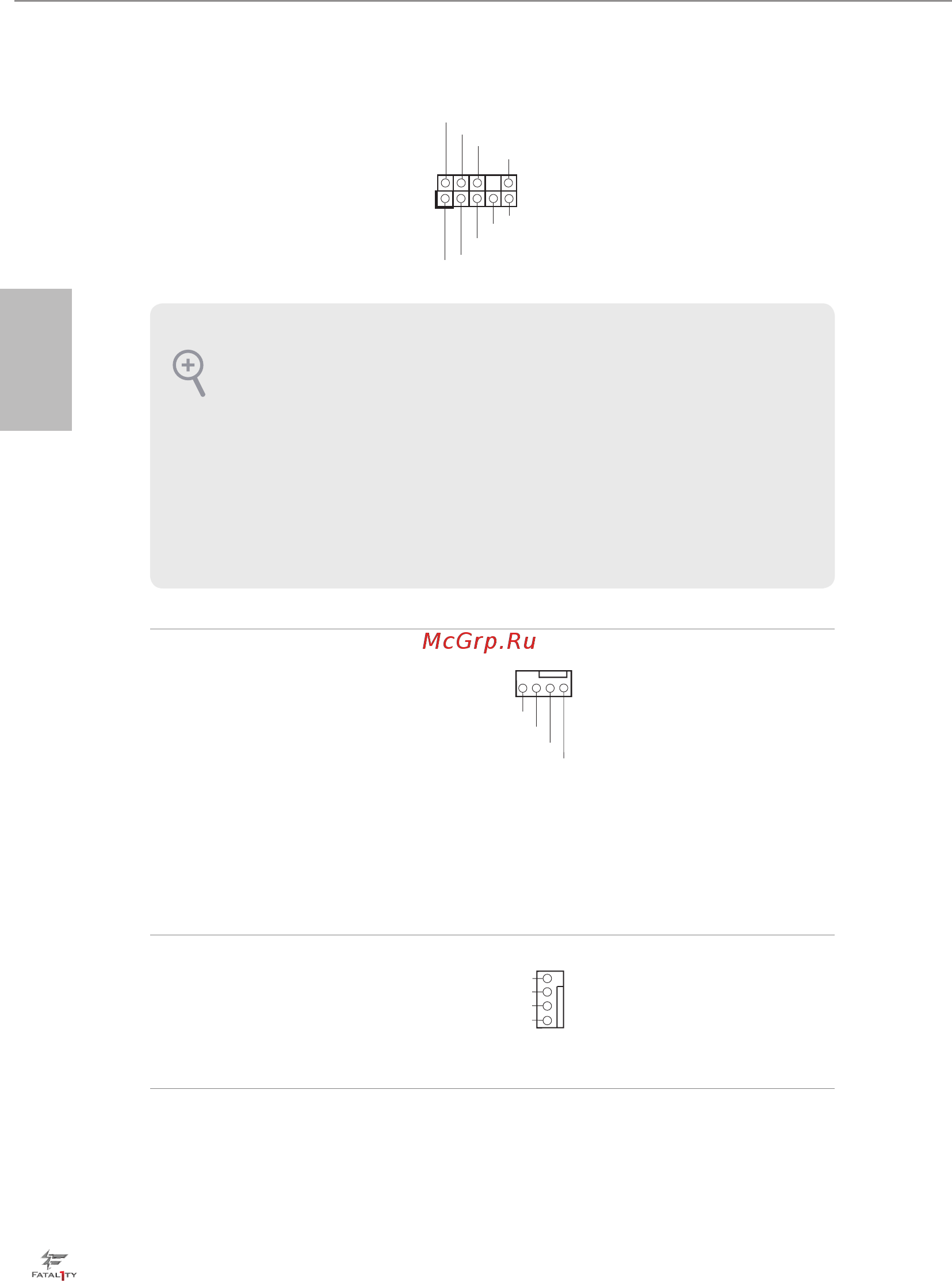

前面板音訊排針
（9-pin HD_AUDIO1）
（請參閱第 1 頁，編號 23）
本排針適用於連接音訊
裝置至前面板音訊。
機殼／水冷幫浦風扇接頭
（4-pin CHA_FAN1/WP）
（請參閱第 1 頁，編號 19）
（4-pin CHA_FAN2/WP）
（請參閱第 1 頁，編號 14）
（4-pin CHA_FAN3/WP）
（請參閱第 1 頁，編號 13）
本主機板配備三個 4-Pin
水冷
機殼
風扇接頭。若您
計畫連接 3-Pin
機殼
水冷
風扇，請接至 Pin 1-3。
CPU 風扇接頭
（4-pin CPU_FAN1）
（請參閱第 1 頁，編號 3）
本主機板配備 4-Pin CPU
風扇 ( 靜音風扇） 接頭。
若您計畫連接 3-Pin CPU
風扇，請接至 Pin 1-3。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC
’
97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC
’
97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音
量」。
GN
D
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
4 3 2 1
FAN_VOLTAGE
GND
FAN_SPEED
FA
N_SPEED_CONTROL
1
2
3
4
