8 Τεχνικά χαρακτηριστικά
Εγχειρίδιο εγκατάστασης
125
FWE03~11D
Κλιματιστικές μονάδες
3P443944-5E – 2019.09

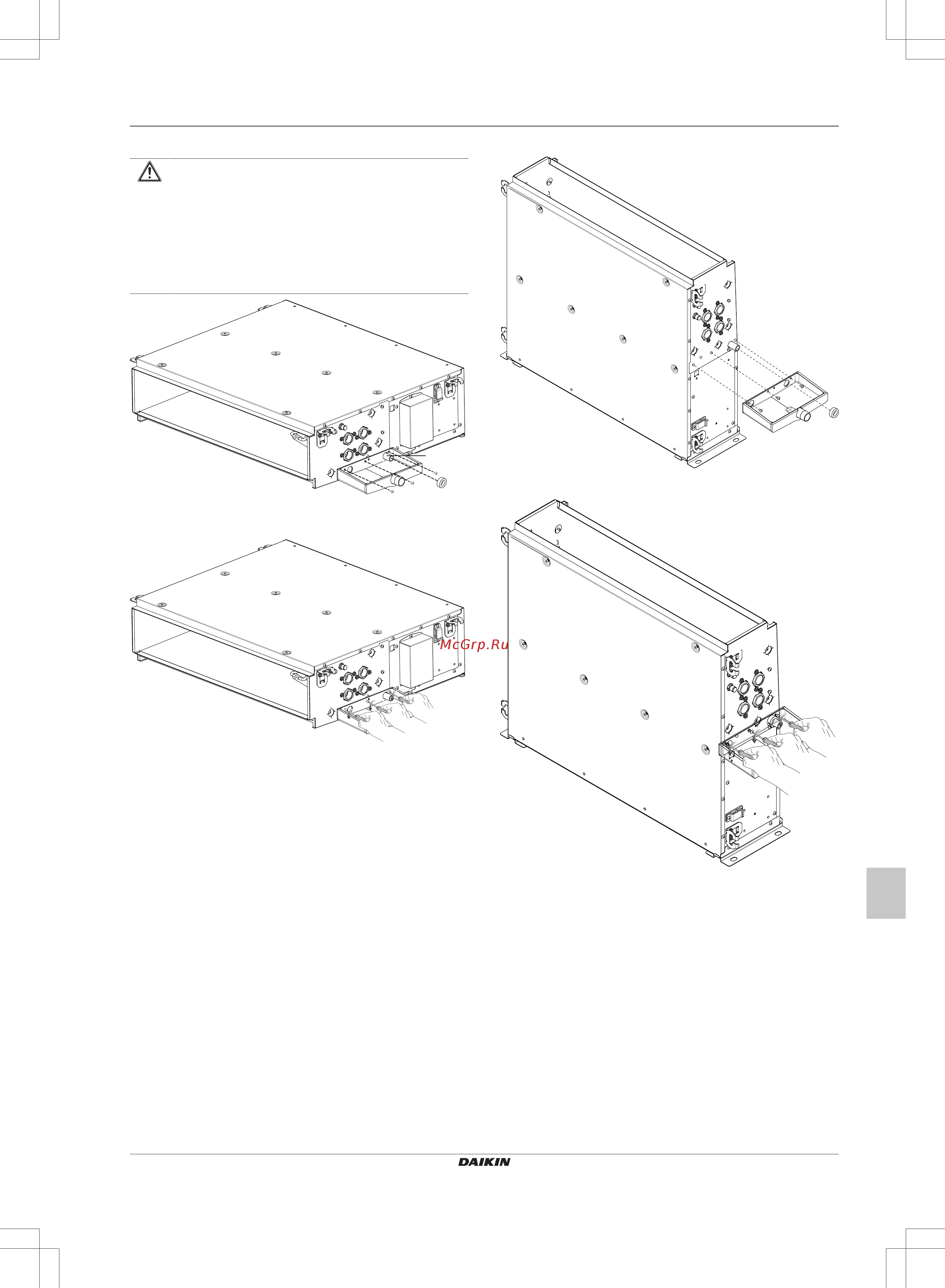

Ρυθμιζόμενη λεκάνη αποστράγγισης (οριζόντια)
ΠΡΟΣΟΧΗ
Βεβαιωθείτε ότι έχετε συνδέσει το λάστιχο της υποδοχής
αποστράγγισης μετά από την εγκατάσταση της
επιπρόσθετης λεκάνης αποστράγγισης. Διαφορετικά, η
συμπύκνωση στην κύρια μονάδα ή στους σωλήνες νερού,
οι ακαθαρσίες στο φίλτρο αέρα ή ο αποκλεισμός της
αποστράγγισης ενδέχεται να προκαλέσουν την εμφάνιση
σταγόνων και να αλλοιώσουν ή να φθείρουν το εν λόγω
αντικείμενο.
a
b
a Λάστιχο υποδοχής αποστράγγισης
b Επιπρόσθετη υποδοχή αποστράγγισης
Ρυθμιζόμενη λεκάνη αποστράγγισης (κατακόρυφο)
a
b
a Λάστιχο υποδοχής αποστράγγισης
b Επιπρόσθετη υποδοχή αποστράγγισης
