5 Felszerelés
Szerelési kézikönyv
190
FWE03~11D
Klímakonvektor egységek
3P443944-5E – 2019.09
Ne csatlakoztasson eltérő keresztmetszetű vezetékeket ugyanarra
a tápcsatlakozóra. A nem megfelelő csatlakozás túlmelegedést
okozhat.
Ne csatlakoztasson különböző méretű vezetékeket ugyanahhoz a
földelés-kivezetéshez. A nem megfelelő csatlakozás csökkentheti
a védelmet.
A megadott elektromos vezetéket használja (186. oldal "A
helyszíni huzalozás specifikációi" szerint). A vezetéket
biztonságosan csatlakoztassa a csatlakozóhoz. A megfelelő
meghúzó nyomatékot (Nm) használja.
Tápfeszültség csatlakozóblokk meghúzó nyomatéka:
1,44~1,88Nm.
A vezetékek legyenek rendezettek, hogy ne gátoljanak más
berendezést, és ne feszítsék fel a kivezetés fedelét. Ellenőrizze,
hogy a fedél jól le van-e zárva. A nem megfelelő csatlakozások
túlmelegedést és a legrosszabb esetben áramütést vagy tüzet
okozhatnak.

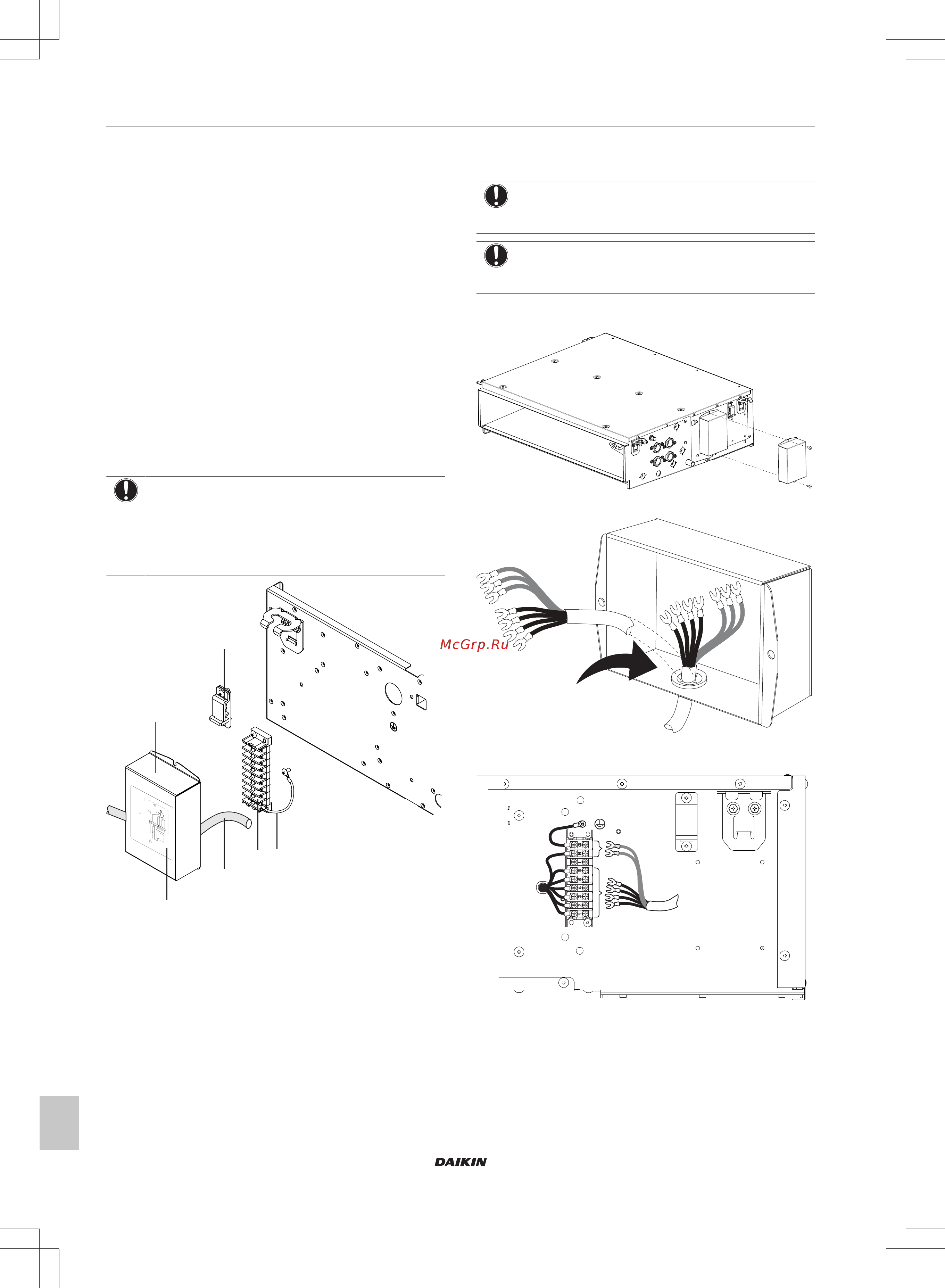

5.4.3 Elektromos huzalok csatlakoztatása a
klímakonvektor egységhez
Lásd az egységen a huzalozási rajz matricáját a kivezetés fedelén.
TÁJÉKOZTATÁS
Kövesse a bekötési rajzot (az egység tartozéka, a
kapcsolódoboz fedelének belsején található).
Ügyeljen rá, hogy az elektromos vezetékek NE
akadályozzák a szervizfedél megfelelő
visszahelyezését.
WIRING DIAGRAM
4D121422-1
AC SYSTEM SUPPLY
NEUTRAL
CAPACITOR
PROTECTOR EARTH
EARTH
SELF-OPERATING
THERMAL PROTECTOR
FIELD WIRING
FAN MOTOR
GREEN / YELLOW
FUSE
TERMINAL STRIP
LOWEST SPEED
HIGHEST SPEED
* For the power requirements, refer to the name plate.
L
N
C1
Q1M
M
GRN/YLW
F1U
X1M
1
5
GRN
RED
ORG
BRN
YLW
BLU
GREEN
RED
ORANGE
BROWN
YELLOW
BLUE
NOTE:
GRN
RED
ORG
BRN
YLW
BLU
C1
GRN/YLW
FAN SPEED
SWITCH
X1M
2
1
3
4
5
L
N
L
N
F1U
GRN/YLW
GRN/YLW
M
1~
Q1M
d
c
b
f
a
e
a Kivezetés fedele
b Matrica
c Tápkábel
d Kapocsléc
e Földelővezeték
f Kábelrögzítő
1 Távolítsa el a kivezetés fedelét és a kábelrögzítőt az egységről.
2 Csatlakoztassa a tápellátás kábelét a kapocslécre.
3 Rögzítse a tápellátás kábelét a kábelrögzítővel.
4 Szerelje vissza a kivezetés fedelét az egységre.
5.4.4 Elektromos huzalok csatlakoztatási
irányának módosítása
TÁJÉKOZTATÁS
Az elektromos huzalok bekötési iránya a helyszínen
megfordítható.
TÁJÉKOZTATÁS
A kivezetés fedelének visszahelyezésekor ne szorítson be
egy vezetéket se.
1 Vegye le a kivezetés fedelét, a sorkapcsot, a kábelrögzítőt, a
földelővezetéket és a ventilátormotor kábeleit.
2 Távolítsa el a ventilátormotor kábeleit a kábelrögzítőből.
3 Cserélje meg a ventilátormotor kábeleinek irányát.
4 Rögzítse a kábeleket az elválasztó lemezhez. Ügyeljen rá, hogy
a nem használt kábeleket kábelkötegelővel rögzítse stabilan az
új pozícióba.
