ASRock Z77 Extreme6 [102/256] Collettori e connettori su scheda

102

ASRock Z77 Extreme6 Motherboard

Italiano

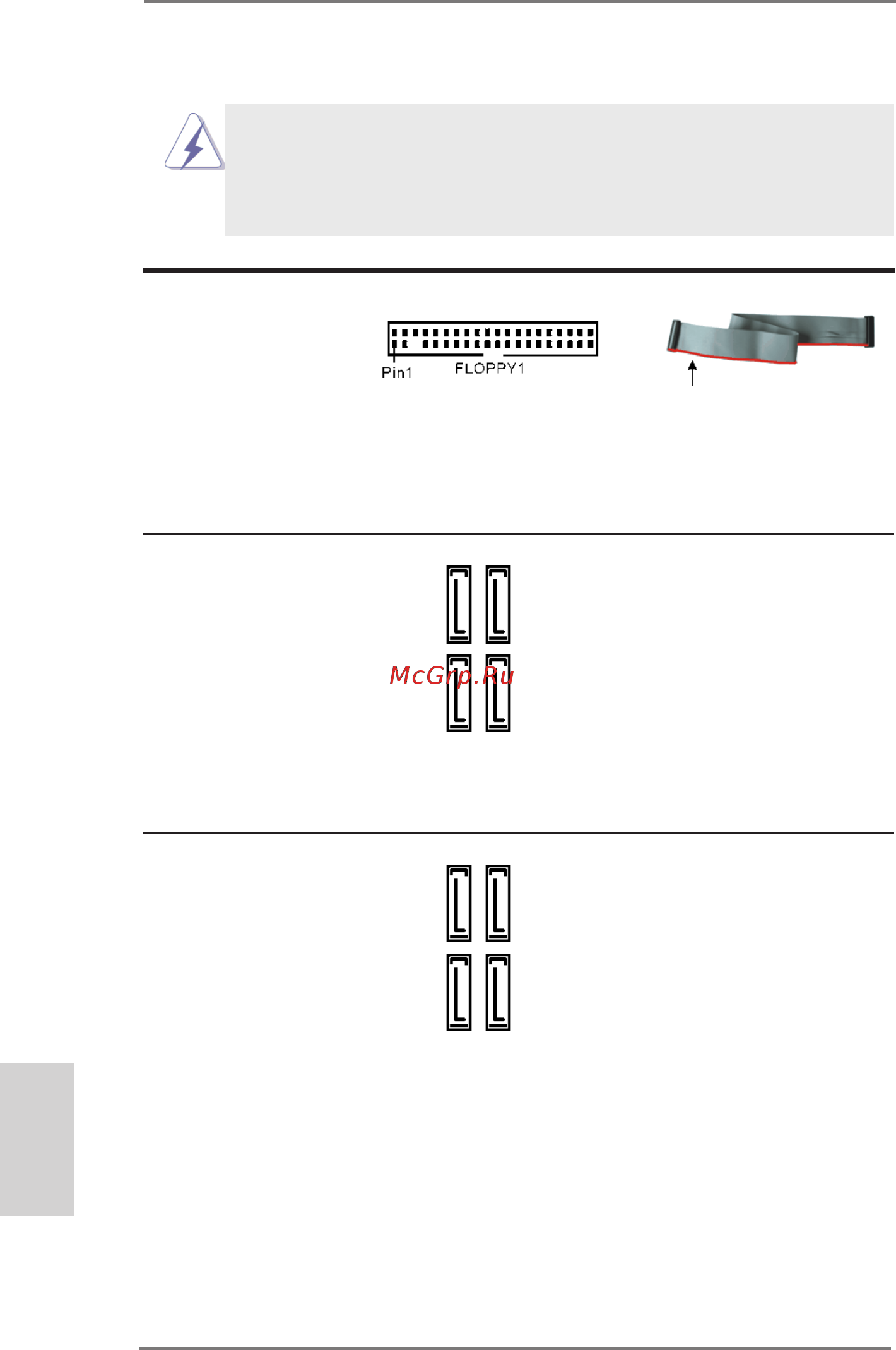

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA2 Questi quattro connettori Serial

(SATA2_2_3: vedi p.2 Nr. 15)

ATA2 (SATA2) supportano cavi

(SATA2_4_5: vedi p.2 Nr. 16)

dati SATA per dispositivi di

immagazzinamento interni.

L’interfaccia SATA2 attuale

permette velocità di

trasferimento dati no a 3.0

Gb/s.

Serial ATA3 Connectors Questi quattro connettori Serial

(SATA3_A1_A2: vedi p.2 Nr. 13)

ATA3 (SATA3) supportano cavi

(SATA3_0_1: vedi p.2 Nr. 14)

dati SATA per dispositivi di

immagazzinamento interni.

L’interfaccia SATA3 attuale

permette velocità di

trasferimento dati no a 6.0

Gb/s. Se si è collegata la porta

eSATA sull’I/O posteriore, la

SATA3_A2 interna non

funziona.

Lato del Pin1 con la striscia rossa

Connettore del

Floppy disk

(33-pin FLOPPY1)

(vedi p.2 Nr. 33)

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

SATA2_4 SATA2_2

SATA2_5 SATA2_3

SATA3_0 SATA3_A1

SATA3_1 SATA3_A2
