ASRock H77 Pro4/MVP [178/208] 板載接頭和接口

178

ASRock H77 Pro4/MVP Motherboard

Serial ATA (SATA) SATA 數據線的任意一端均可連

數據線

(選配)

接 SATA/SATA2/SATA3 硬盤或者

主板上的 SATA2/SATA3 接口。

Serial ATA3 接口這裡有四組 Serial ATA3

(SATA3_0: 見第 2 頁第 15 項 )

(SATA3) 接口支持 Serial (SATA)

(SATA3_1: 見第 2 頁第 16 項 )

數據線作為內部儲存設置。目前

(SATA3_A1: 見第 2 頁第 8 項 )

SATA3 界面理論上可提供高達

(SATA3_A2: 見第 2 頁第 9 項 )

6.0Gb/s 的數據傳輸速率。

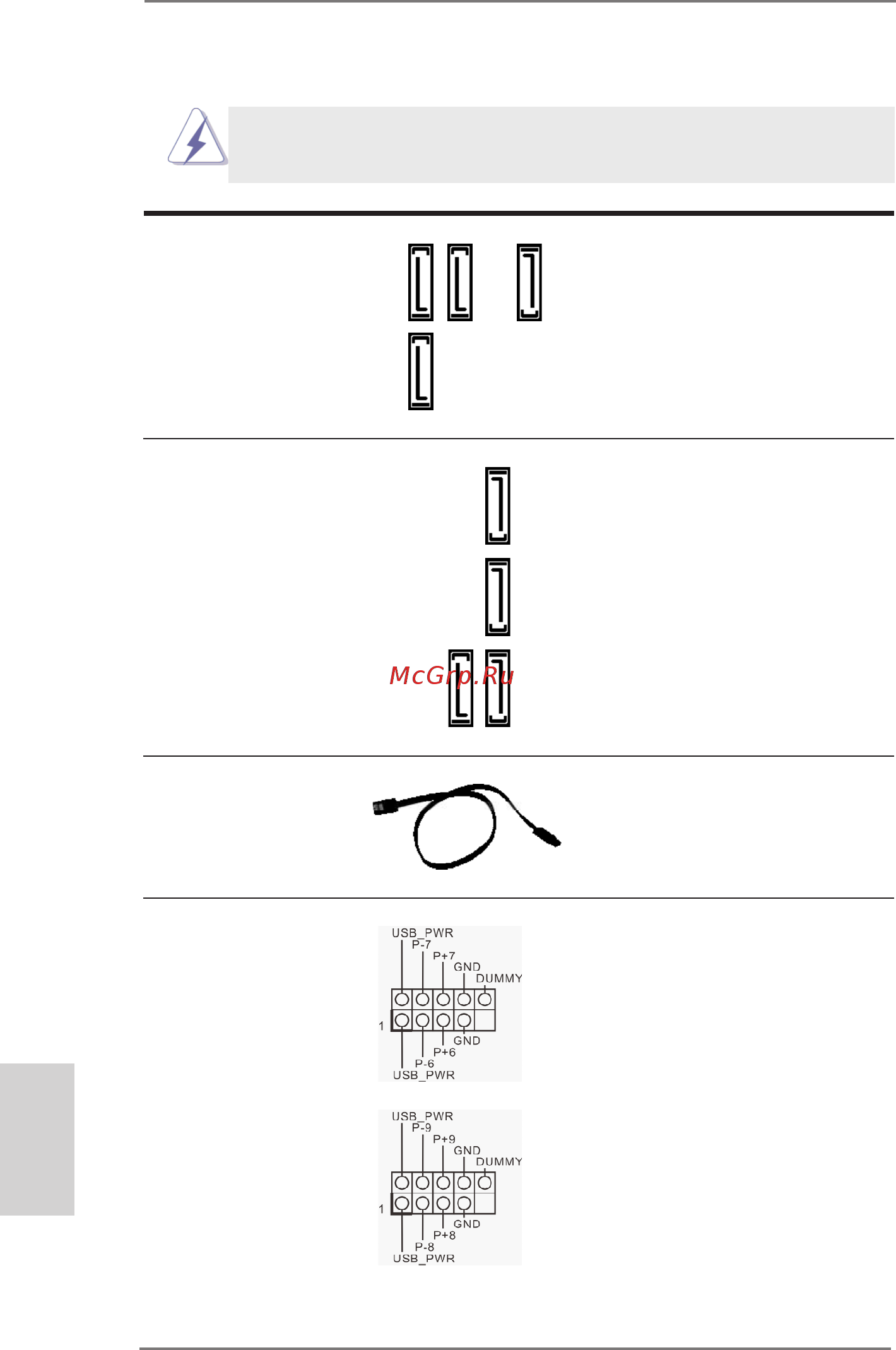

1.4 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

Serial ATA2 接口這裡有四組 Serial ATA2

(SATA2_2: 見第 2 頁第 17 項 )

(SATA2) 接口支持 Serial (SATA)

(SATA2_3: 見第 2 頁第 14 項 )

數據線作為內部儲存設置。目前

(SATA2_4: 見第 2 頁第 13 項 )

SATA2 界面理論上可提供高達

(SATA2_5: 見第 2 頁第 18 項 )

3.0Gb/s 的數據傳輸速率。

SATA2_2 SATA2_5

SATA2_3

SATA2_4

USB 2.0 擴展接頭除了位於 I/O 面板的六個默認

(9 針 USB_6_7)

USB 2.0 接口之外，這款主板有

(見第2頁第23項)

兩組 USB 2.0 接針。這組USB 2.0

接針可以支持兩個 USB 2.0 接

口。

(9 針 USB_8_9)

(見第2頁第24項)

SATA3_0

SATA3_1

SATA3_A1SATA3_A2

簡體中文
