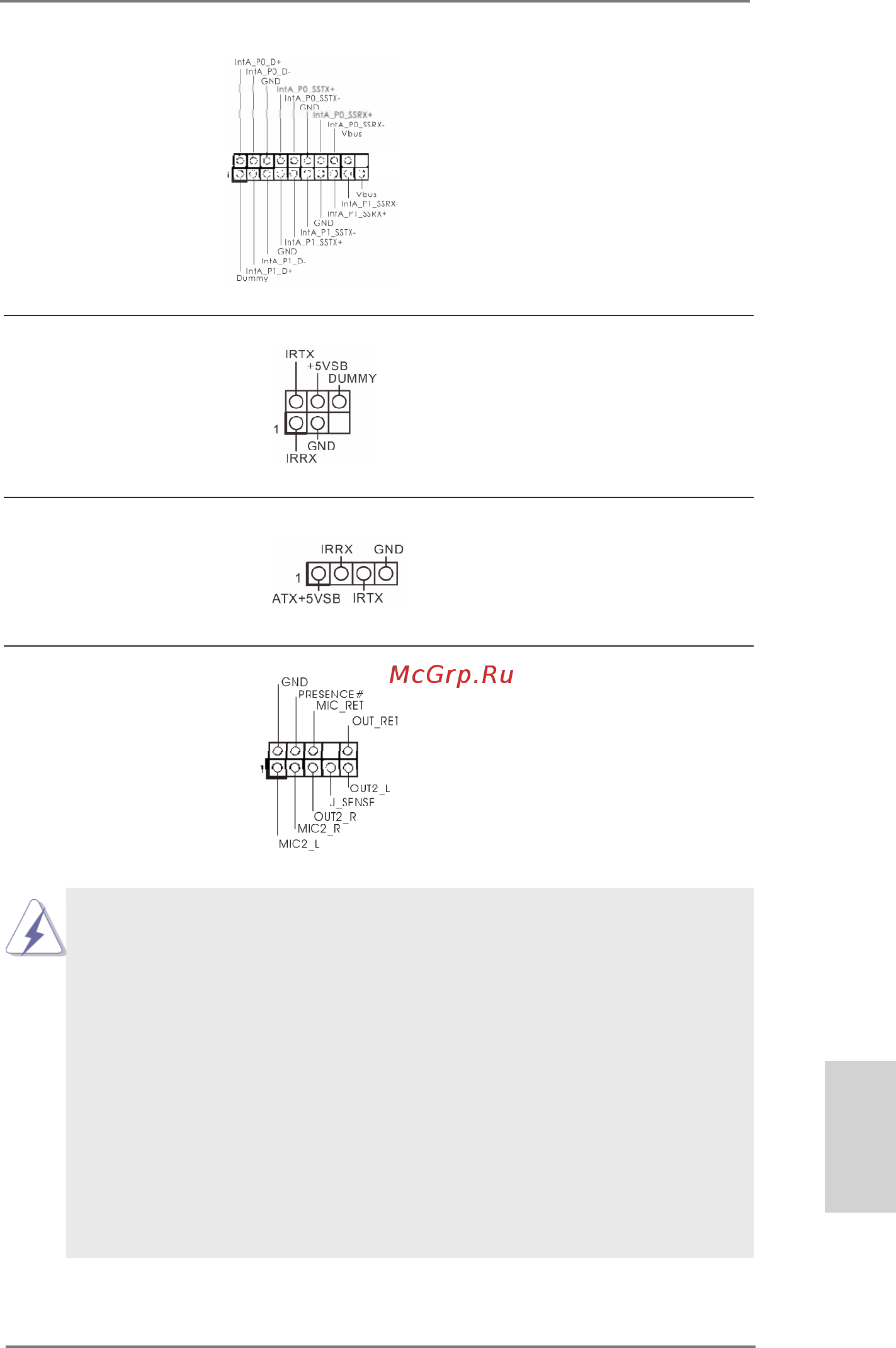

消費類紅外線模塊接頭此接口可以連接遙控器。

(4 針 CIR1)

(見第2頁第25項)

USB 3.0 擴展接頭除了位於 I/O 面板的兩個默認

(19 針 USB3_0_1)

USB 3.0 接口之外，這款主板有

(見第2頁第10項)

一組 USB 3.0 接針。這組 USB 3.0

接針可以支持兩個 USB 3.0 接

口。

紅外線模塊接頭這個接頭支持一個選配的無線發

(5 針 IR1)

送和接受紅外線的模塊。

(見第2頁第26項)

前置音頻面板接頭可以方便連接音頻設備。

(9 針 HD_AUDIO1)

(見第2頁第30項)

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按

照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。

E. 開啟前置麥克風。

在 Windows

XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。

在 Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元操作系統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。
