ASRock Z68 Extreme4 [2/322] Motherboard layout
![ASRock Z68 Extreme4 [2/322] Motherboard layout](/views2/1687882/page2/bg2.png)
2
ASRock Z68 Extreme4 Motherboard

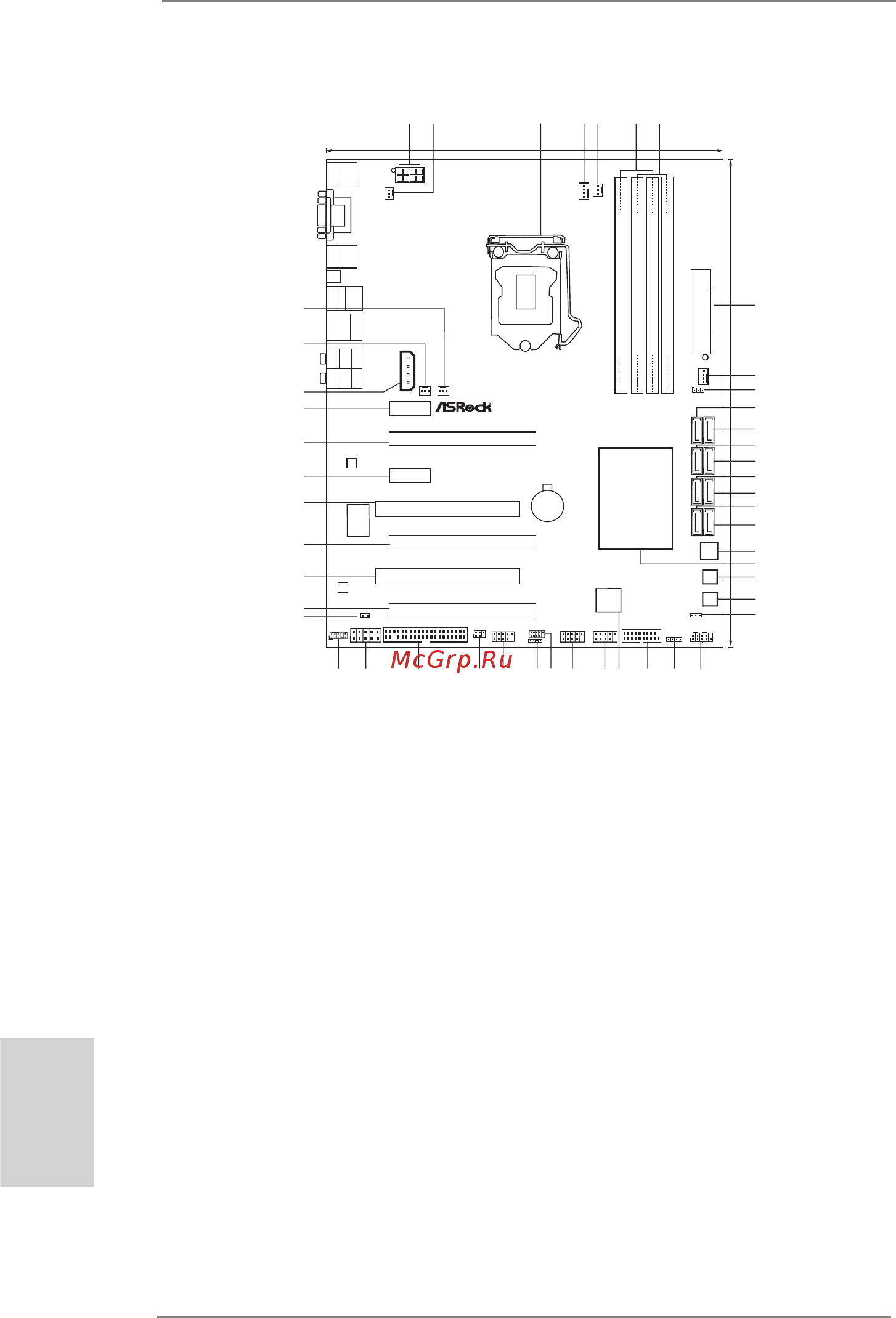

Motherboard Layout
English
1 ATX 12V Power Connector (ATX12V1) 26 USB 3.0 Header (USB3_12_13, Light Blue)
2 Power Fan Connector (PWR_FAN1) 27 Dr. Debug
3 1155-Pin CPU Socket 28 USB 2.0 Header (USB10_11, Blue)
4 CPU Fan Connector (CPU_FAN1) 29 USB 2.0 Header (USB8_9, Blue)
5 CPU Fan Connector (CPU_FAN2) 30 USB 2.0 Header (USB6_7, Blue)
6 2 x 240-pin DDR3 DIMM Slots 31 Consumer Infrared Module Header
(Dual Channel: DDR3_A1, DDR3_B1, Blue) (CIR1)
7 2 x 240-pin DDR3 DIMM Slots 32 Front Panel IEEE 1394 Header
(Dual Channel: DDR3_A2, DDR3_B2, White) (FRONT_1394, White)
8 ATX Power Connector (ATXPWR1) 33 Infrared Module Header (IR1)
9 Chassis Fan Connector (CHA_FAN1) 34 Floppy Connector (FLOPPY1)
10 Clear CMOS Jumper (CLRCMOS1) 35 COM Port Header (COM1)
11 SATA3 Connector (SATA3_M1, White) 36 Front Panel Audio Header
12 SATA3 Connector (SATA3_M2, White) (HD_AUDIO1, White)
13 SATA3 Connector (SATA3_0, White) 37 HDMI_SPDIF Header
14 SATA3 Connector (SATA3_1, White) (HDMI_SPDIF1, White)
15 SATA2 Connector (SATA2_2, Blue) 38 PCI Express 2.0 x16 Slot (PCIE5, Blue)
16 SATA2 Connector (SATA2_3, Blue) 39 PCI Slot (PCI2)
17 SATA2 Connector (SATA2_4, Blue) 40 PCI Express 2.0 x16 Slot (PCIE4, Blue)
18 SATA2 Connector (SATA2_5, Blue) 41 PCI Slot (PCI1)
19 64Mb SPI Flash 42 PCI Express 2.0 x1 Slot (PCIE3, White)
20 Intel Z68 Chipset 43 PCI Express 2.0 x16 Slot (PCIE2, Blue)
21 Reset Switch (RSTBTN) 44 PCI Express 2.0 x1 Slot (PCIE1, White)
22 Power Switch (PWRBTN) 45 SLI / XFIRE Power Connector
23 Power LED Header (PLED1) 46 Chassis Fan Connector (CHA_FAN3)
24 System Panel Header (PANEL1, White) 47 Chassis Fan Connector (CHA_FAN2)
25 Chassis Speaker Header (SPEAKER 1, White)
Intel
Z68
24.4cm (9.6 in)
30.5cm (12.0 in)
DDR3_A1 (64 bit, 240-pin module)
DDR3_A2 (64 bit, 240-pin module)
DDR3_B1 (64 bit, 240-pin module)
DDR3_B2 (64 bit, 240-pin module)
ATXPWR1
CHA_FAN1
CLRCMOS1
1
ATX12V1
PWR_FAN1
CPU_FAN1
CPU_FAN2
Z68 Extreme4
64Mb
BIOS
PWRBTN
RSTBTN
Dr.
Debug
Super
I/O
PCIE1
PCIE2
PCIE3
PCIE4
PCIE5
PCI1
PCI2
SATA2_4_5 SATA2_2_3
SATA3_0_1 SATA3_M1_M2
HDLED RESET
PLED PWRBTN
PANEL1
1
SPEAKER1
1
PLED1
1
USB3_12_13
USB10_11
1
USB8_9
1
USB6_7
1
1
HD_AUDIO1
FLOPPY1
COM1
1
IR1
1
FRONT_1394
1
1
HDMI_SPDIF1
LAN
PHY
AUDIO
CODEC
Clr
CMOS
Top:
SIDE SPK
Center:
REAR SPK
Top:
LINE IN
Center:
FRONT
Bottom:
Optical
SPDIF
Bottom:
MIC IN
SLI/XFIRE_PWR1
CHA_FAN3
CHA_FAN2
Dual Channel
D
DR3 2133
PCI Express 2.0
ErP/EuP Ready
RoHS
USB 3.0
Designed in Taipei
1394a
SATA3 6Gb/s
1
2
3
4
5
6
7
11
12
13
14
16
8
9
10
15
17
18
24
19
20
21
22
23
25
2627
28
29
30
31
32
33
3435
36
37
38
39
40
41
42
43
44
45
46
USB 2.0
T: U SB 0
B: USB1
PS2
Keyboard
VGA1
DVI_CON1
HDMI1
USB 2.0
T: U SB 2
B: USB3
IEEE 1394
eSATA_1
Top:
RJ-45
USB 3.0
T:USB4
B: USB5
HDMI_DP_1
CIR1
1
CMOS
Battery
47
HDMI 1.4a
DX10.1
Front USB 3.0
