ASRock P67 Extreme4 Gen3 Motherboard
Connettori Serial ATAII Questi quattro connettori Serial
(SATA2_2: vedi p.2 Nr. 15)
ATAII (SATAII) supportano cavi
(SATA2_3: vedi p.2 Nr. 16)
dati SATA per dispositivi di
(SATA2_4: vedi p.2 Nr. 17)
immagazzinamento interni.
(SATA2_5: vedi p.2 Nr. 18)
ATAII (SATAII) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATAII
attuale permette velocità di
trasferimento dati fi no a
3.0 Gb/s.
Lato del Pin1 con la striscia rossa

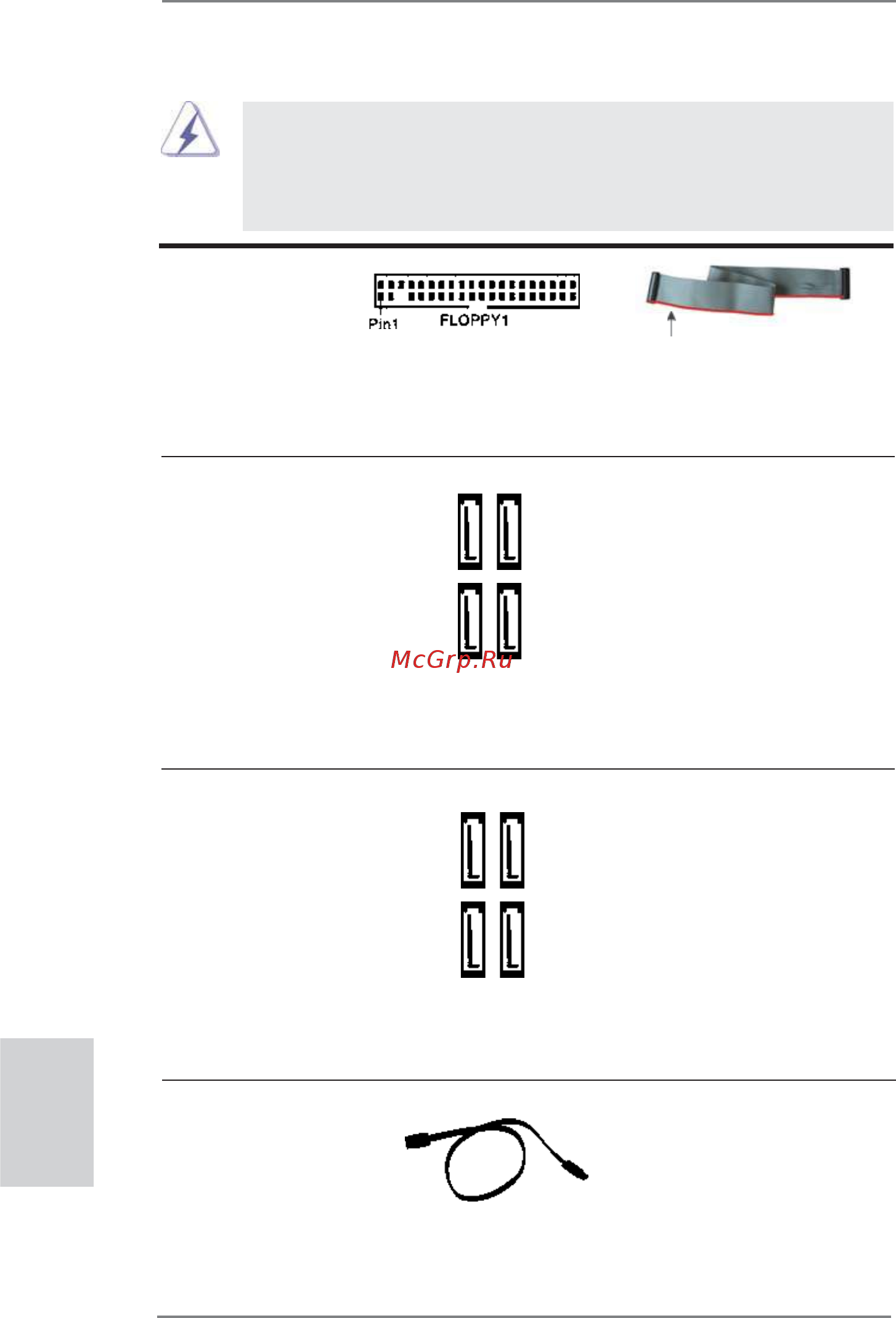

2.9 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.2 Nr. 33)
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1
del connettore.
Connettori Serial ATA3 Questi quattro connettori Serial
(SATA3_0: vedi p.2 Nr. 13)
ATA3 (SATA3) supportano cavi
(SATA3_1: vedi p.2 Nr. 14)
dati SATA per dispositivi di
(SATA3_M1: vedi p.2 Nr. 11)
immagazzinamento interni.
(SATA3_M2: vedi p.2 Nr. 12)
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati fi no a
6.0 Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA /
SATAII / SATA3 o al connettore
di SATAII / SATA3 su questa
cartolina base.
Italiano
SATA2_4 SATA2_2
SATA2_5 SATA2_3
SATA3_0 SATA3_M1
SATA3_1 SATA3_M2
