ASRock P67 Extreme4 Gen3 [295/304] 接頭
![ASRock P67 Extreme4 Gen3 [295/304] 接頭](/views2/1687906/page295/bg127.png)

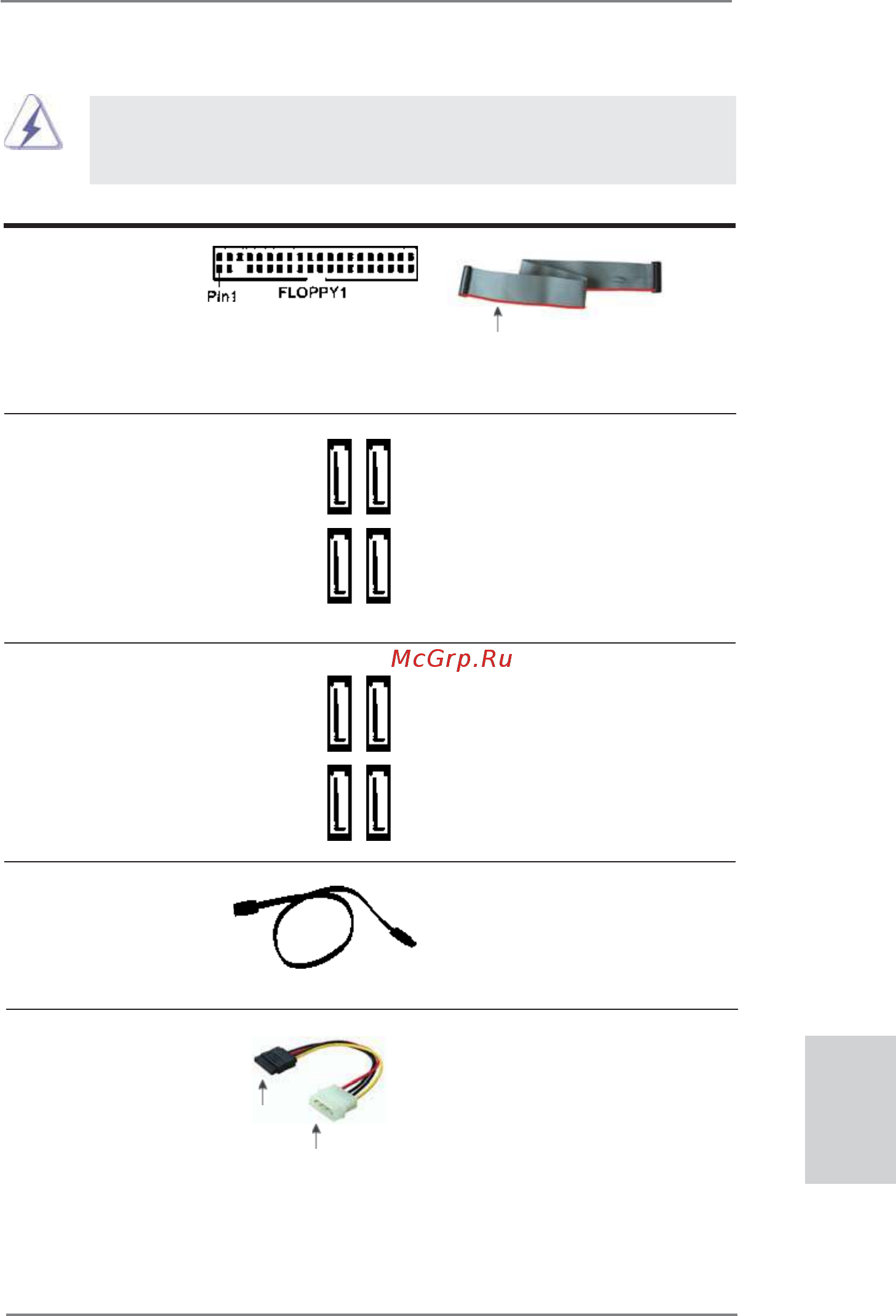

295
ASRock P67 Extreme4 Gen3 Motherboard
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII/SATA3 硬
(選配)
碟或者主機板上的 SATAII/
SATA3 接口。
Serial ATAII 接口 這裡有四組 Serial ATAII
(SATA2_2: 見第 2 頁第 15 項 )
(SATAII) 接口支援 SATA 數據
(SATA2_3: 見第 2 頁第 16 項 )
線作為內部儲存設置。
(SATA2_4: 見第 2 頁第 17 項 )
目前 SATAII 界面理論上
(SATA2_5: 見第 2 頁第 18 項 )
可提供高達 3.0Gb/s 的數據
傳輸速率。
Serial ATA3 接口 這裡有四組 Serial ATA3
(SATA3_0: 見第 2 頁第 13 項 )
(SATA3) 接口支援 SATA 數據
(SATA3_1: 見第 2 頁第 14 項 )
線作為內部儲存設置。
(SATA3_M1: 見第 2 頁第 11 項 )
目前 SATA3 界面理論上
(SATA3_M2: 見第 2 頁第 12 項 )
可提供高達 6.0Gb/s 的數據
傳輸速率。
2.9 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
磁碟機接頭
（33 針 FLOPPY1）
(見第2頁第33項)
注意 : 請確保數據線標紅色的一邊插入接頭第 1 針腳 (Pin1) 的位置。
將標示紅色的一邊插入第 1 針腳 (Pin1)
繁體中文
SATA2_4 SATA2_2
SATA2_5 SATA2_3
SATA3_0 SATA3_M1
SATA3_1 SATA3_M2
連接到電源
適配器
連接到 SATA 硬碟
電源接口
Serial ATA (SATA) 請將 SATA 電源線黑色的一端
電源線 連接到 SATA 驅動器的電源接
(選配)
口。然後將 SATA 電源線白色
的一端連接到電源適配器的
電源接口。
