51
Fatal1ty P67 Professional Series Motherboard
English
5. Select two available onboard LAN cards and then press OK button. (After
pressing OK button, system will show below warming message. Please choose
Continue Anyway.)

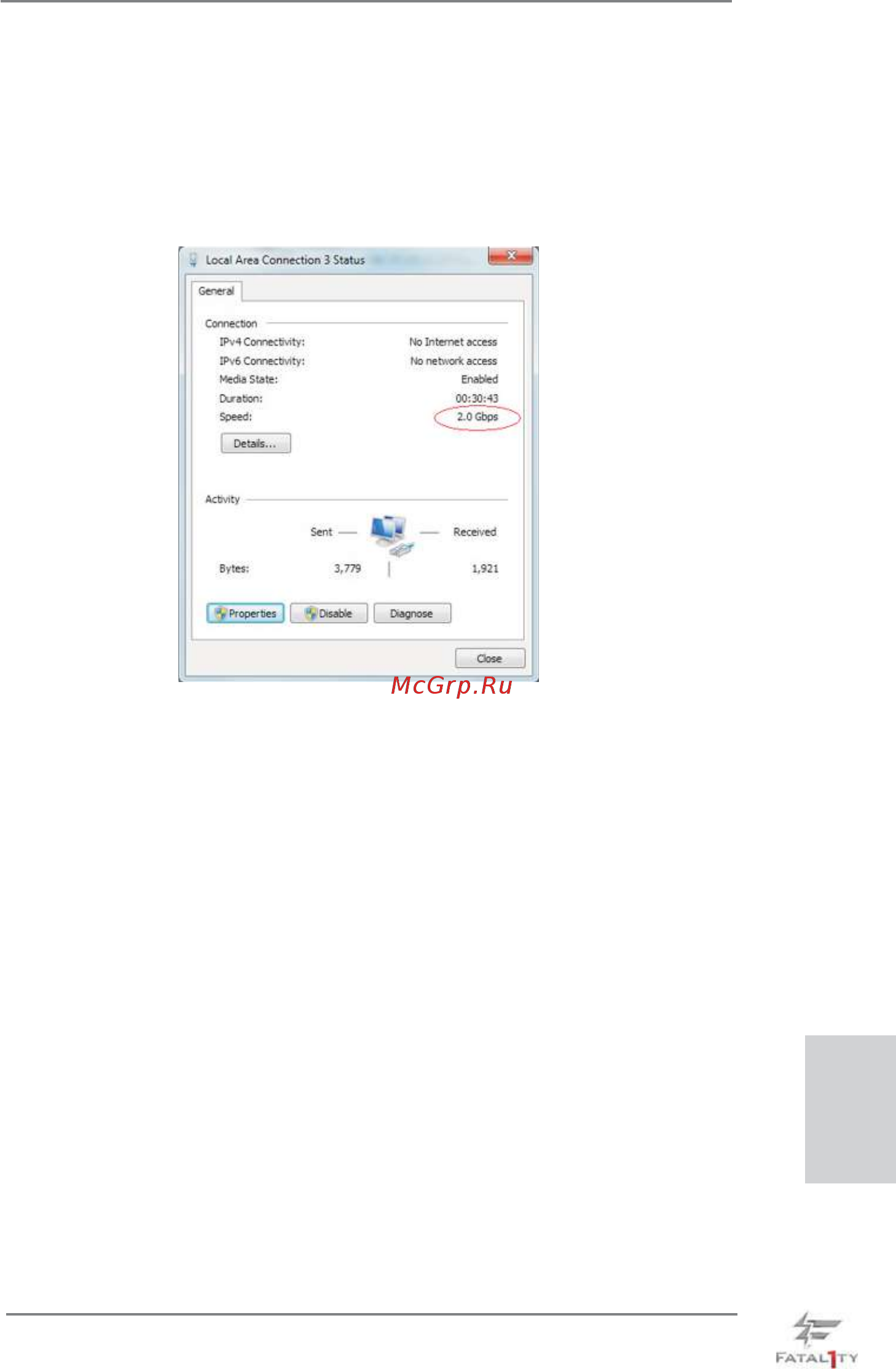

6. After doing above settings, system will auto create a new Local Area Connection.
7. Reboot your system. Then, you will fi nd the Speed column of new Local Area
Connection show 2.0Gbps.
