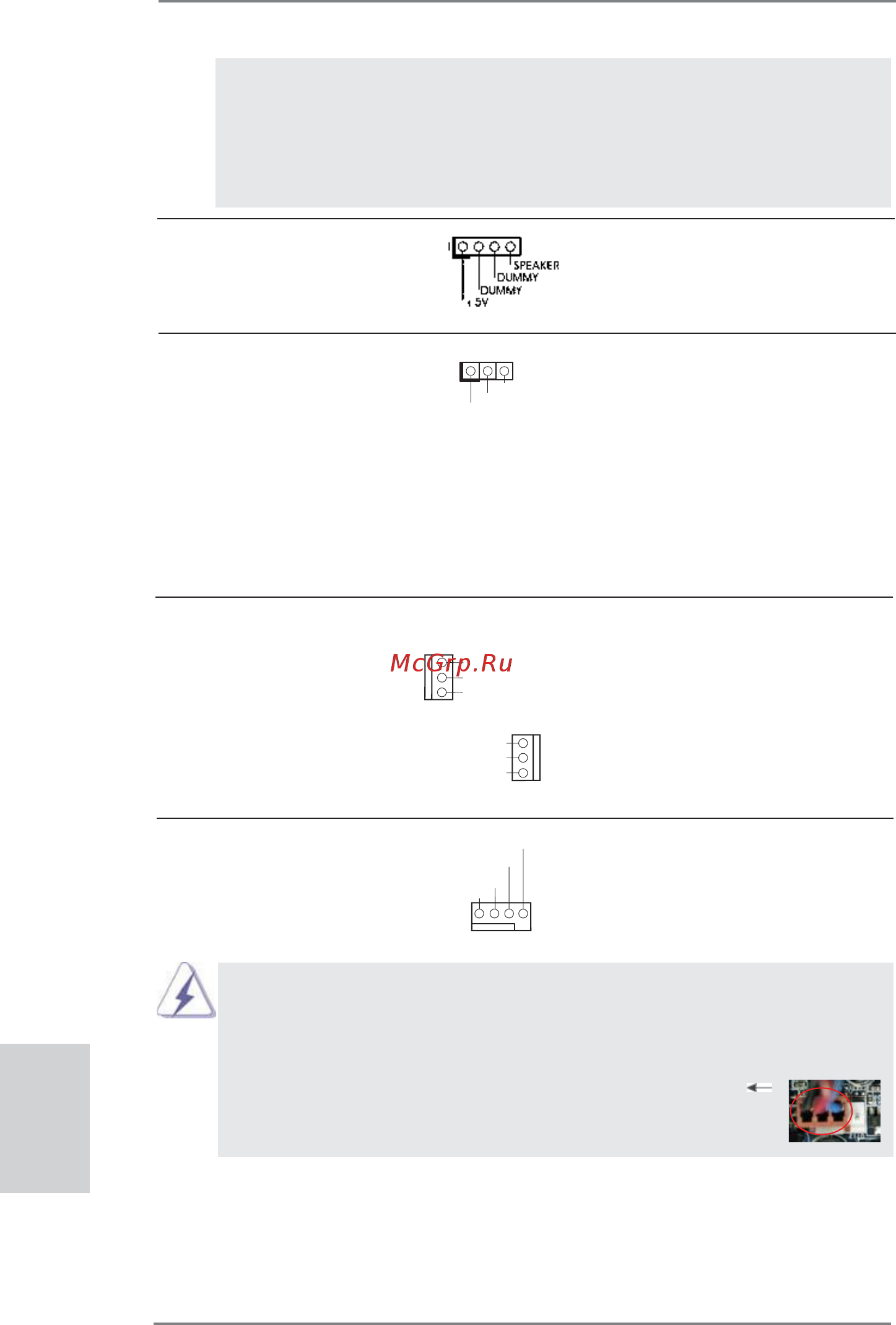

162
ASRock H67M Motherboard
Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(3-pinli CHA_FAN1)
fanına bu konektöre bağlayın
(bkz. s.2 No. 17)
ve siyah kabloyu toprak pinine
bağlayın.
(3-pinli PWR_FAN1)
(bkz. s.2 No. 33)
CPU Fan Konektörü Lütfen fan kablolarını CPU
(4-pinli CPU_FAN1)
fanına bu konektöre bağlayın
(bkz. s.2 No. 1)
ve siyah kabloyu toprak pinine
bağlayın.
3-Pinli Fanı Takma
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
Türkçe
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fi şe
(4-pinli SPEAKER1)
bağlayın.
(bkz. s.2 No. 21)
Güç LED'i Fişi Sistem gücü durumunu
(3-pinli PLED1)
belirtmek için lütfen kasa güç
(bkz. s.2 No. 16)
LED'ini bu fi şe bağlayın. Sistem
çalışırken LED açıktır. LED S1
durumunda yanıp sönmeye
devam eder. LED S3/S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
1
PLED+
PLED+
PLED-
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
GN D
+12V
C HA_FAN_SPEED
GND
+12V
PWR_FAN_SPEED
