45
ASRock H67M Motherboard
Deutsch
die rotgestreifte Seite auf Stift 1

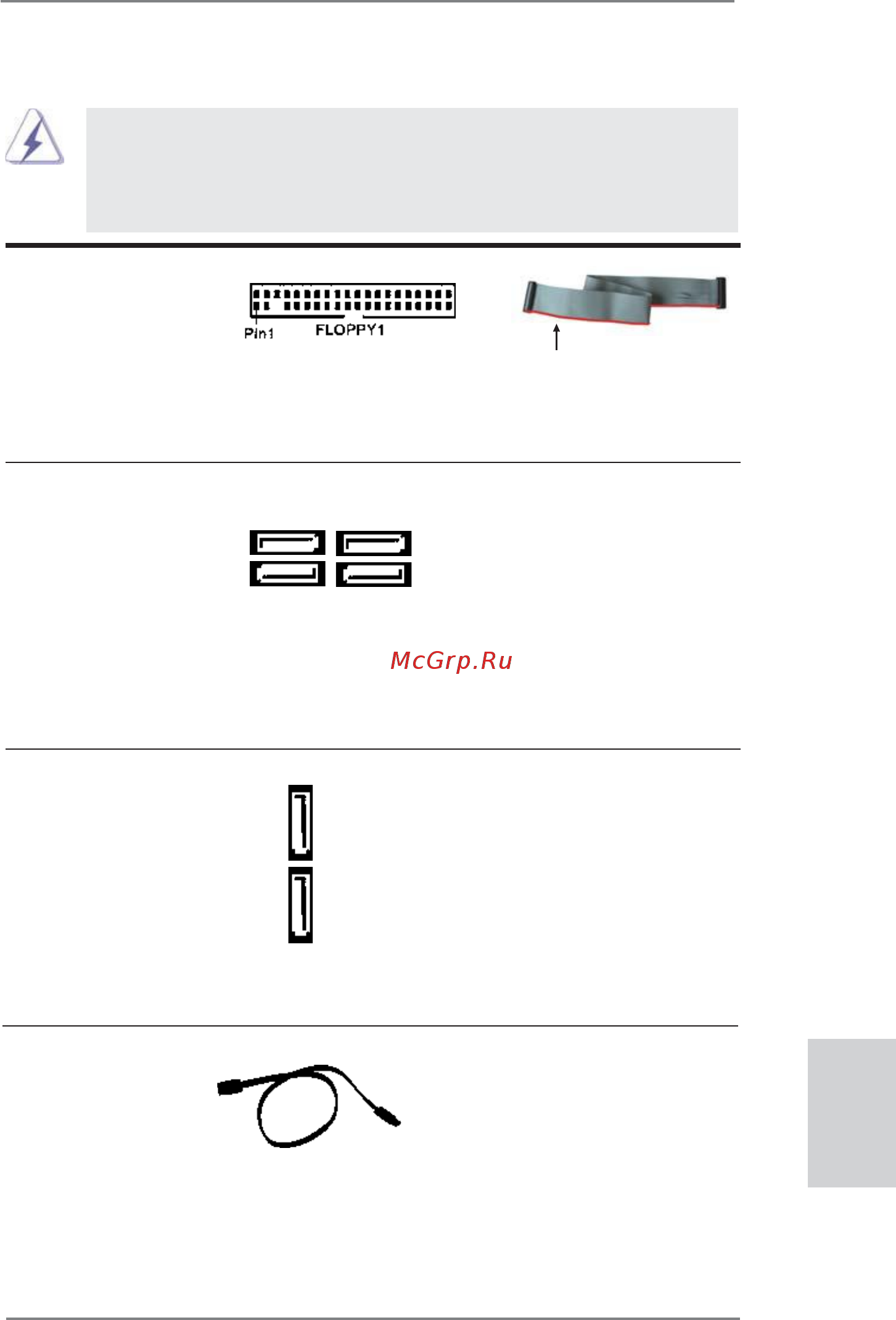

2.6 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
Anschluss für das
Floppy-Laufwerk
(33-Pin FLOPPY1)
(siehe S.2 - No. 25)
Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-
Seite des Anschlusses verbunden wird.
Seriell-ATAII-Anschlüsse Diese vier Serial ATAII-
(SATA2_2: siehe S.2 - No. 13)
(SATAII-)Verbínder
(SATA2_3: siehe S.2 - No. 12)
unterstützten SATA-Datenkabel
(SATA2_4: siehe S.2 - No. 14)
für interne
(SATA2_5: siehe S.2 - No. 15)
Massenspeichergeräte. Die
aktuelle SATAII-Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option)
/ SATAII / SATA3 Festplatte
oder das SATAII / SATA3
Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
Seriell-ATA3-Anschlüsse Diese zwei Serial ATA3-
(SATA3_0: siehe S.2 - No. 7)
(SATA3-)Verbínder
(SATA3_1: siehe S.2 - No. 8)
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
SATA2_5 SATA2_4
SATA2_3 SATA2_2
SATA3_1
SATA3_0
