12
ASRock H61M-HP4 Motherboard
Português
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis.
O LED cará acesso quando o sistema estiver em funcionamento. O LED
cará intermitente quando o sistema estiver no estado de suspensão S1.
O LED cará desligado quando o sistema estiver nos estados de suspen-
são S3/S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O
LED cará acesso quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um
módulo de painel frontal consiste principalmente em um botão de alimen-
tação, um botão de reposição, um LED de alimentação, um LED de acti-
vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel
frontal do chassis a este conector, certique-se que os os e os pinos têm
uma correspondência exacta.

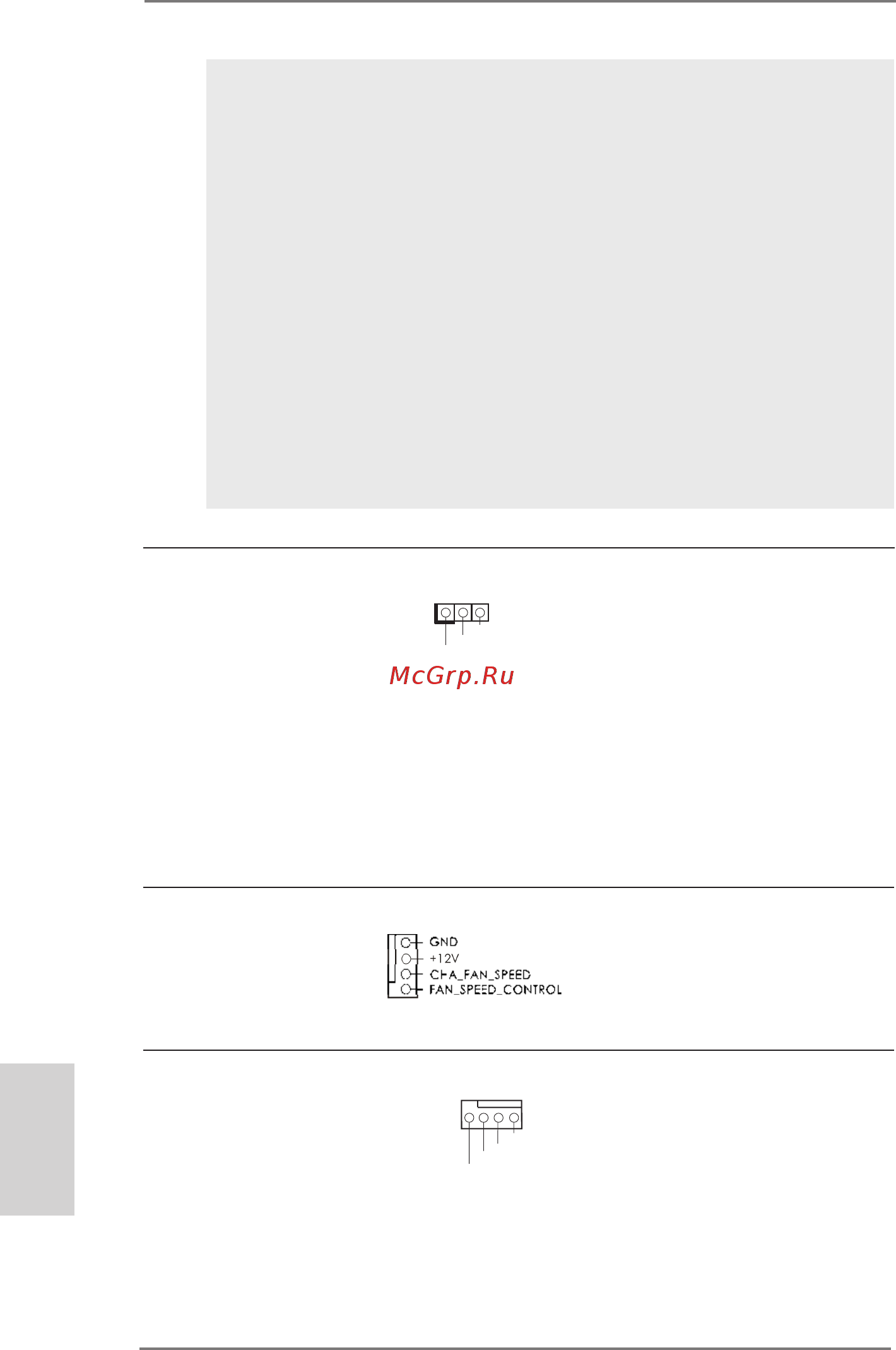

Conector do LED de alimentação Ligue o LED de alimentação do
(PLED1 de 3 pinos)
chassis a este conector para
(veja a folha 2, No. 10)
indicar o estado de alimentação
do sistema. O LED cará
acesso quando o sistema
estiver em funcionamento. O
LED ca intermitente no estado
S1/S3. O LED ca desligado
nos estados S4 ou no estado
S5 (desligado).
1
PLED+
PLED+
PLED-
Conector do ventilador do chassis Ligue o cabo do ventilador
(CHA_FAN1 de 4 pinos)
neste conector, coincidindo o o
(veja a folha 2, No. 5)
preto com o pino de aterramen
to.
Conector do ventilador da Ligue o cabo do ventilador da
CPU CPU, coincidindo o o preto
(CPU_FAN1 de 4 pinos)
com o pino de aterramento.
(veja a folha 2, No. 2)
GND
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
