Ünitenin Kurulumu
Kurulum ve devreye alma sırasında deneyimli personel kullanınız. Elektrik ve su
bağlantılarını mutlaka ehliyetli bir elektrikçi ve deneyimli bir tesisatçıya yaptırınız.
1. Cihaz gizli tavan uygulamaları için tasarlanmıştır.
2. Cihazı asmak için üstünde delikler bulunmaktadır.
3. Cihazın üst kısmının dengede olmasına dikkat edilmelidir.
4. Borulamada uygun yalıtım malzemesi kullanılmalıdır.
5. Su boruları ve borular üzerindeki bütün parçalar yalıtılmalıdır.
6. Hava kanallarının da yalıtılması gerekmektedir.
7. Yalıtım için kullanılan yapıştırıcı -18˚C ve 94˚C sıcaklığına dayanıklı olmalıdır.
TÜRKÇE
27
ASMA TAVAN
DUVAR

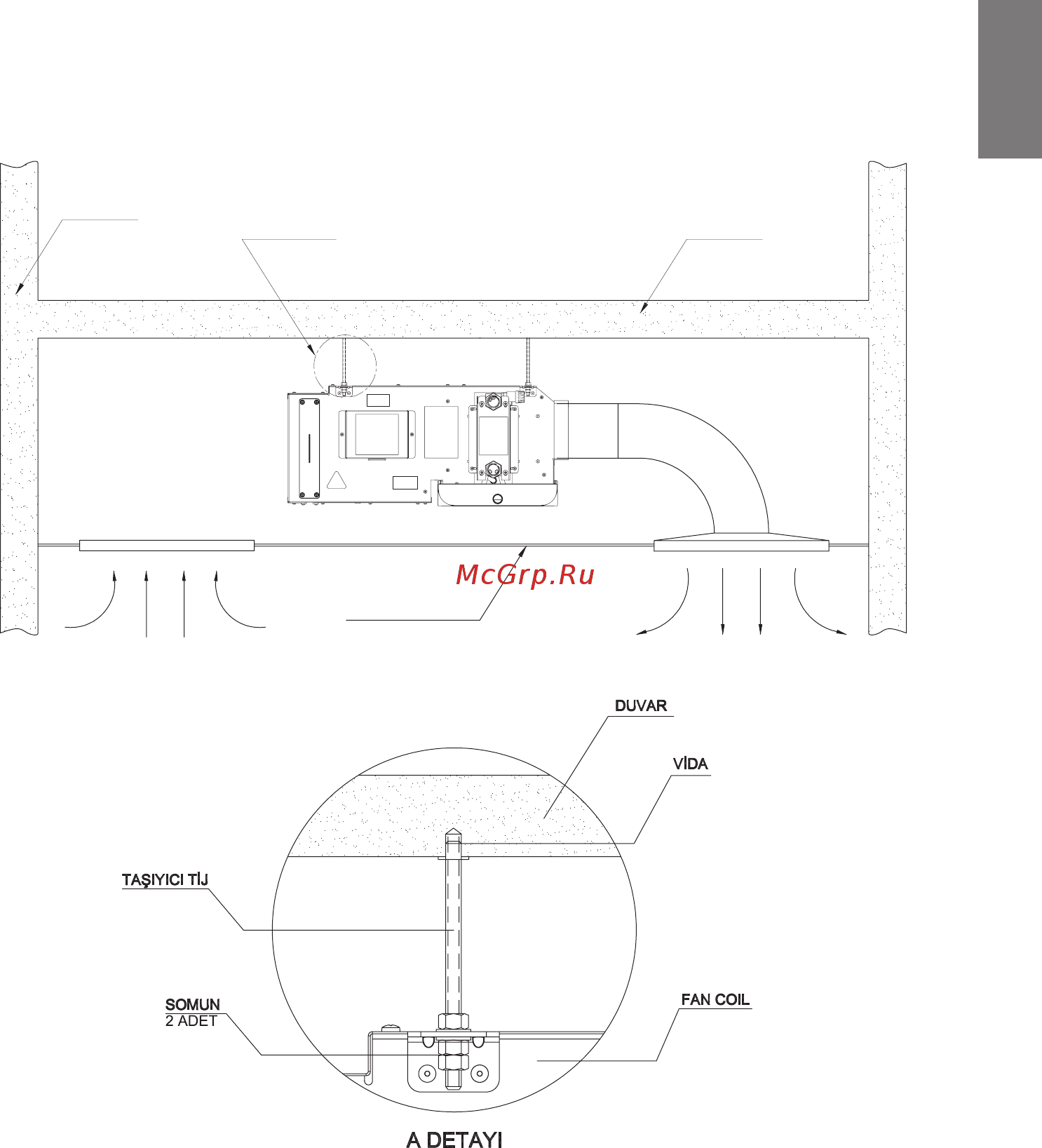

TAVAN A DETAYI
SERVİS PANELİ
EMİŞ ÜFLEME
