1. Allgemeine Informationen
Die Deckeneingebauten Gebläsekonvektoren von DAIKIN werden in 7 verschiedenen
Typen und als 2-Rohr- und 4-Rohr-Konvektoren, also insgesamt mit 14 verschiedenen
Kapazitäten hergestellt. Sie eignen sich für Anwendungen mit und ohne Leitungen. Die
Anforderungen der Standardproduktion entsprechen einem Luftdruckverlust von 0-30
Pa. Die Produktion kann auf Wunsch gemäß 60-80 Pa Luftdruckverlust durchgeführt
werden.
Das Gerät ist aufgrund seines leisen Betriebs, seiner kompakten Größe sehr geeignet
aus drei Positionen. Es ist eine Drainagenpfanne für Motorenventil- und 2-3-4-Wege
Ventilanwendungen vorhanden. Die Pfanne wurde im Verputzverfahren hergestellt,
außen mit Isolationsmaterial gegen Kondensation isoliert und innen mit elektrostatischer
Pulverfarbe lackiert. Die Zentrifugengebläse wurden mit nach vorn geneigten Flügeln
statisch und dynamisch stabilisiert. Es wird standardmäßig ein Monophase Elektromotor
mit 4 Geschwindigkeiten verwendet.
Dank des leichten Austauschs der Serviceverbindungsseite auf dem Feld und Zubehörteile
Verbindungssatz wird maximale Flexibilität und Montageerleichterung gewährleistet
DEUTSCH
38

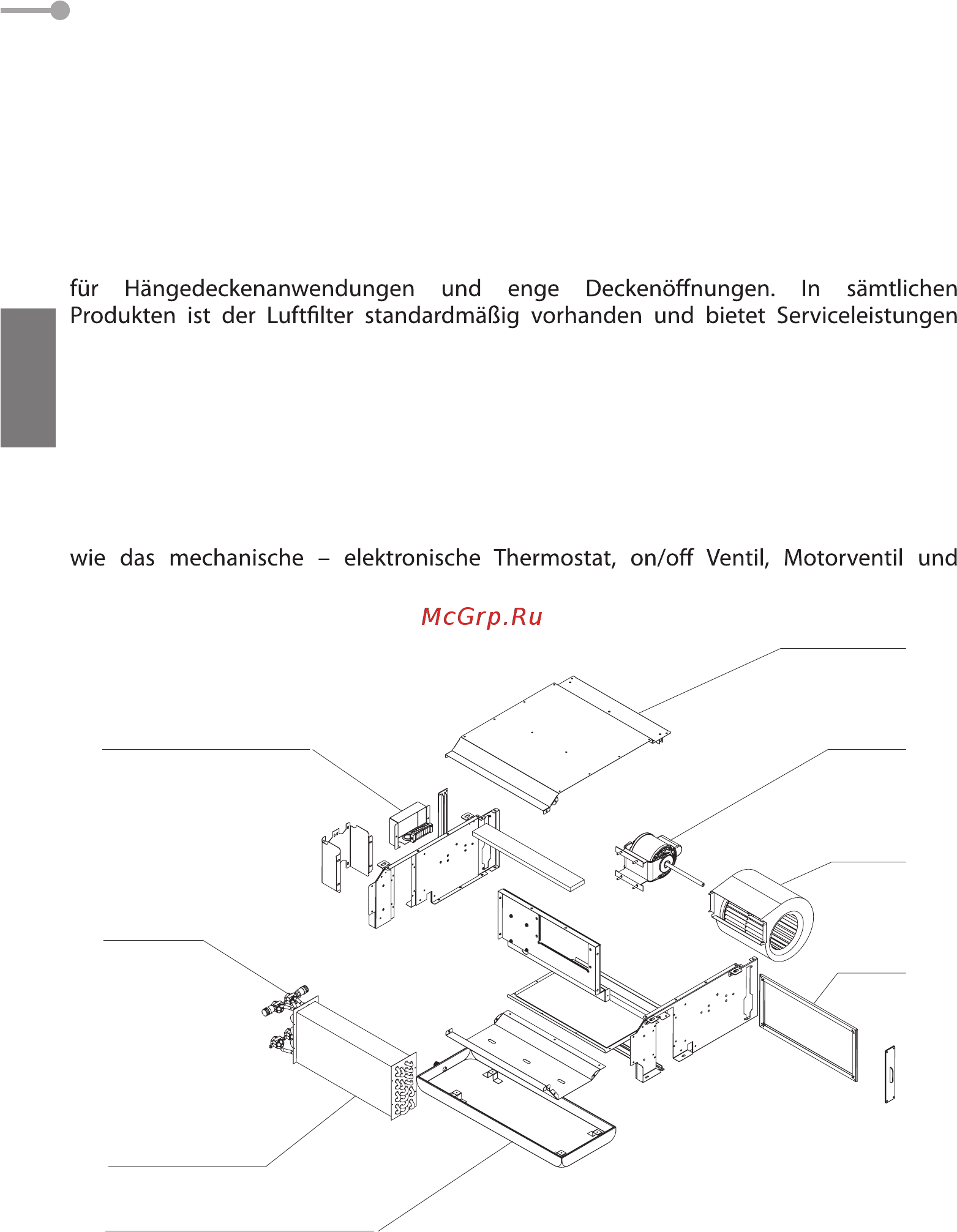

Bild 1
(Bild-1)
NETZANSCHLUSSKASTEN
DECKELWAND
GEBLÄSE
FİLTER
VENTİLE
WÄRMETAUSCHER
DRAINAGE-/KONDENSATWANNE
MOTOR
