ASRock AD510PV / AD410PV Motherboard

ItalianoItaliano

Italiano

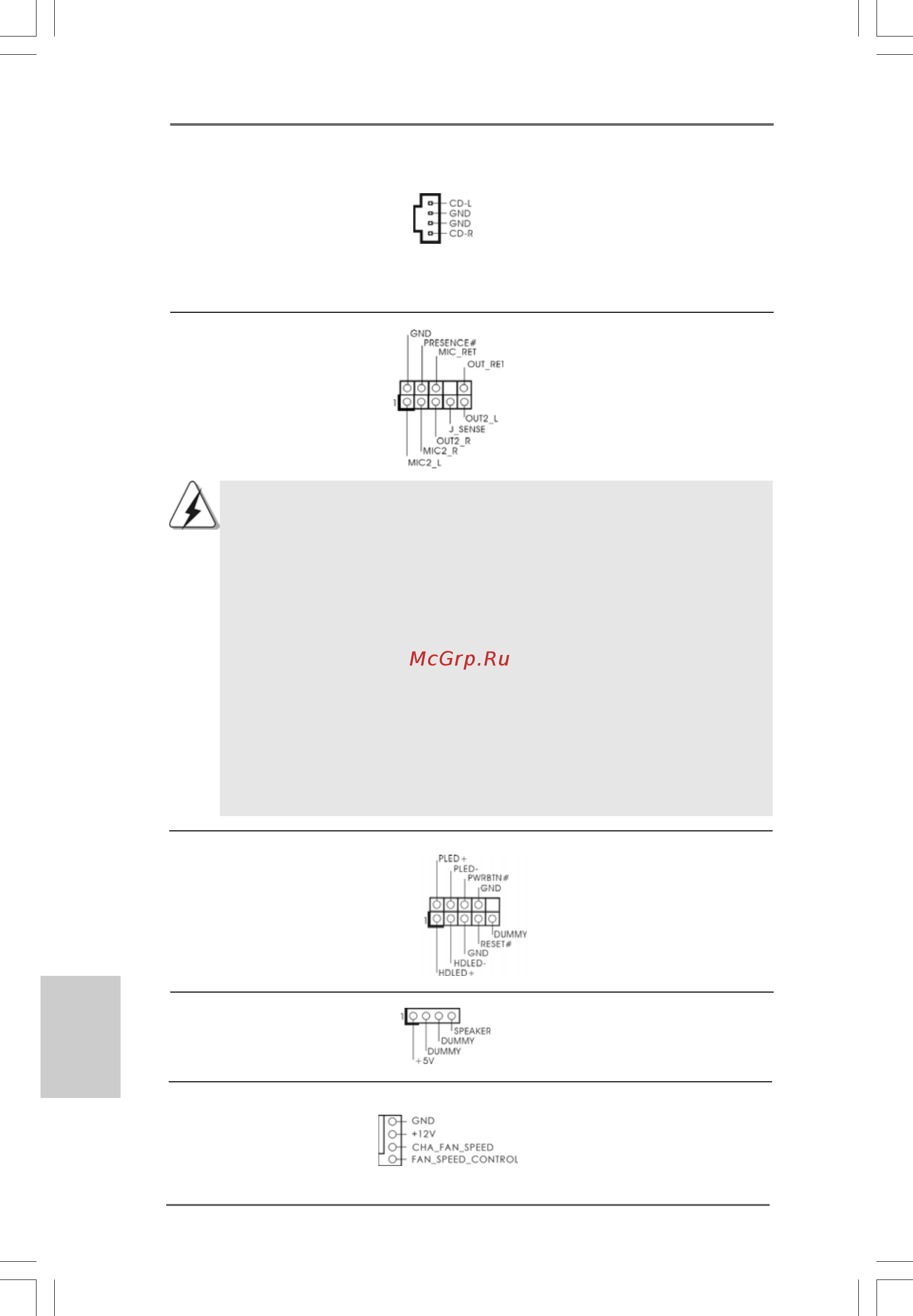

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema

(vedi p.2 Nr. 12) pannello frontale.

Connettori audio interni Permettono di ricevere input

(4-pin CD1) stereo audio da fonti di

(CD1: vedi p.2 Nr. 16) suono come CD-ROM, DVD -

ROM,TV tuner, o schede

MPEG.

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo

(vedi p.2 Nr. 17) dei dispositivi audio.

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Definition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni

avanzate, quindi selezionare Configurazione chipset. Impostare

l’opzione Comando pannello anteriore da [Auto] a [Attivato].

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 Nr. 13)

Connettore ventolina telaio Collegare il cavo della ventolina

(4-pin CHA_FAN1) telaio a questo connettore e far

(vedi p.2 Nr. 7) combaciare il filo nero al pin

terra.

CD1
