148
日本語

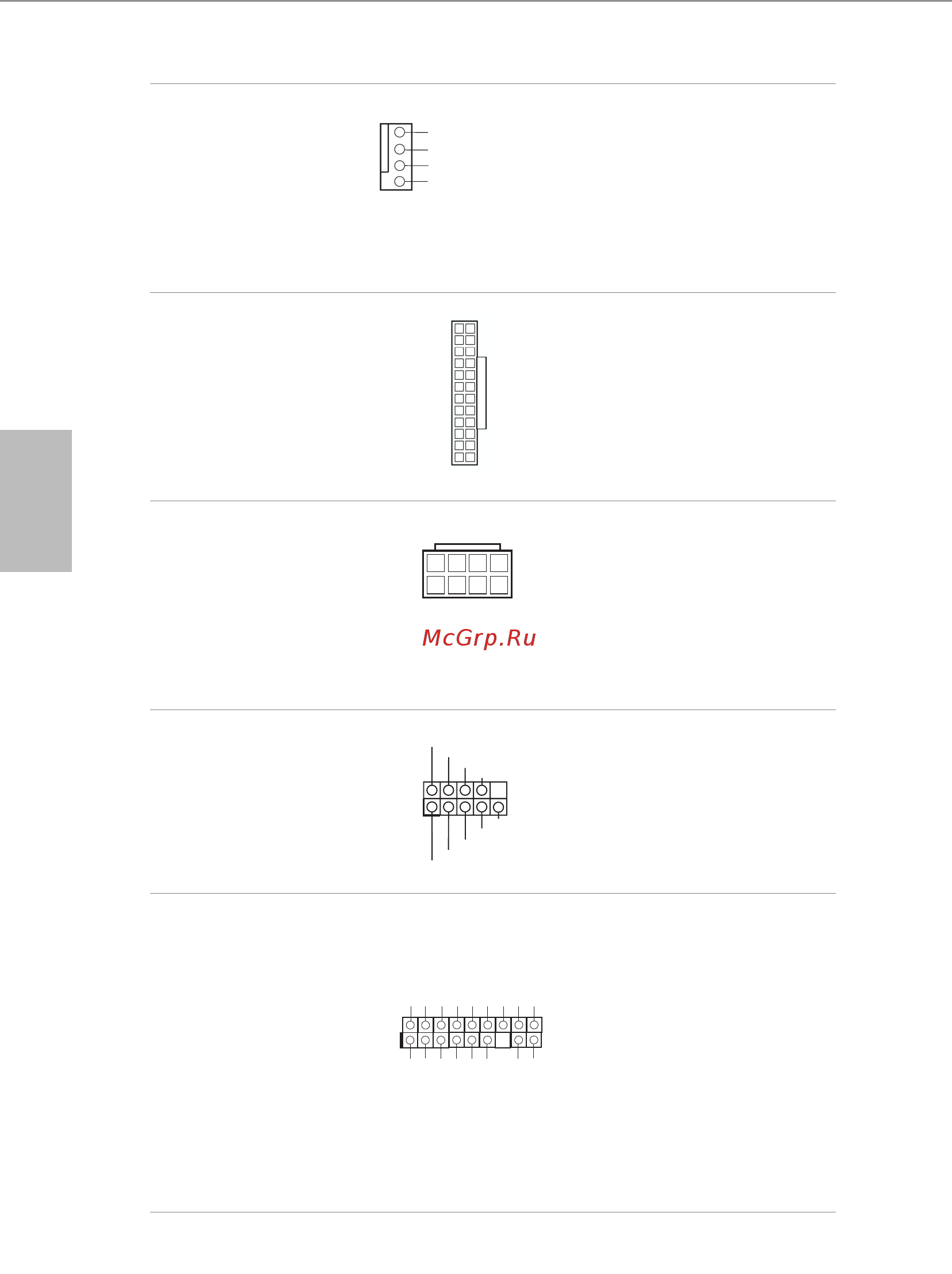

CPU ファン / ウォーター
ポンプファンコネクタ
（4 ピン CPU_FAN2/WP）
（p.1、No. 4 参照）
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
このマザーボードは 4 ピン
CPU ファン（静音ファン）コネ
クタが装備されています。3 ピ
ンの CPU ファンを接続する
場合には、ピン 1-3 に接続して
ください。
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、No. 6 参照）
12
1
24
13
このマザーボードは 24 ピン
ATX 電源コネクタが装備され
ています。20 ピンの ATX 電
源を使用するには、ピン 1 と
13 に合わせて接続してくださ
い。
ATX 12V 電源コネクタ
（8 ピン ATX12V1）
（p.1、No. 1 参照）
5
1
8
4
このマザーボードは 8 ピン
ATX12V 電源コネクターが
装備されています。4 ピンの
ATX 電源を使用するには、ピ
ン 1 と 5 に合わせて接続して
ください。
シリアルポートヘッダー
（9 ピン COM1）
（p.1、No. 23 参照）
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
この COM1 ヘッダーはシリア
ルポートモジュールをサポー
トします。
TPM ヘッダー
（17 ピン TPMS1）
（p.1、No. 25 参照）
1
GN D
SM B_D ATA_MAIN
LA D2
LA D1
GN D
S_ PWR DWN#
SE RIR Q#
GN D
PC ICL K
PC IRS T#
LA D3
+3 V
LA D0
+3 VSB
GN D
FR AME
SM B_C LK_MAIN
このコネクタはトラステッド
プラットフォームモジュール
（TPM）システムをサポートし、
鍵、デジタル証明書、パスワー
ド、データを安全に保管する
ことができます。TPM システ
ムはまた、ネットワークセキュ
リティを高め、デジタル証明
書を保護し、プラットフォーム
の完全性を保証します。
