ASRock B450 Pro4 R2.0 [162/184] 简体中文
![ASRock B450 Pro4 R2.0 [162/184] 简体中文](/views2/1690504/page162/bga2.png)
160
�简体中文
�简体中文

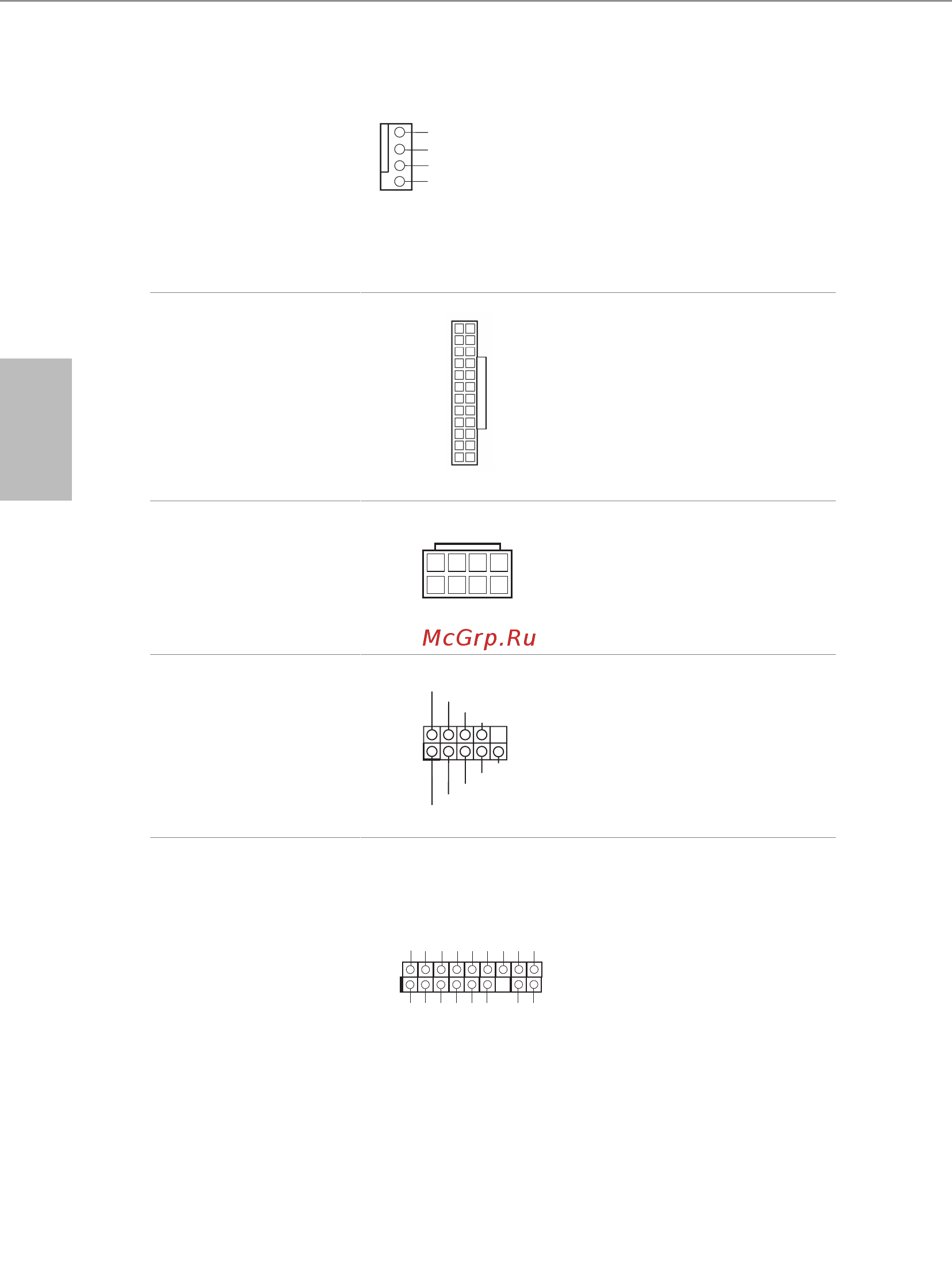

CPU 风扇 / 水泵风扇接
口
(4 针 CPU_FAN2/WP)
（见第 1 页， 第 4 个）
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
此主板提供 4 针 CPU 风扇
（静音风扇）接口。如果您
打算连接 3 针 CPU 风扇，请
将它连接到针脚 1-3。
ATX 电源接口
(24 针 ATXPWR1)
（见第 1 页，第 6 个）
12
1
24
13
此主板提供 24 针 ATX 电源
接口。要使用 20 针 ATX 电
源，请沿针脚 1 和针脚 13 插
接它。
ATX 12V 电源接口
(8 针 ATX12V1)
（见第 1 页，第 1 个）
5
1
8
4
此主板提供 8 针 ATX 12V 电
源接口。要使用 4 针 ATX 电
源，请沿针脚 1 和针脚 5 插
接它。
串行端口接脚
(9 针 COM1)
（见第 1 页，第 23 个）
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
此 COM1 接脚支持串行端口
模块。
TPM 接脚
(17 针 TPMS1)
（见第 1 页，第 25 个）
1
GN D
SM B_D ATA_MAIN
LA D2
LA D1
GN D
S_ PWR DWN#
SE RIR Q#
GN D
PC ICL K
PC IRS T#
LA D3
+3 V
LA D0
+3 VSB
GN D
FR AME
SM B_C LK_MAIN
此接口支持 Trusted Platform
Module（信任平台模块，
TPM）系统，可以安全地存
储密钥、数字证书、密码和
数据。TPM 系统也可以帮助
增强网络安全，保护数字身
份和确保平台完整性。
