7
TORINO
5.13 Обнаруженные при проверке утечки газа или воды устраните до вклю-
чения котла.
5.14 После проверки котла и системы отопления на герметичность необхо
-
димо проверить работу автоматических и блокирующих элементов.
Необходимо применять трубы дымоудаления с теплоизоляционным слоем
для исключения замерзания конденсата и образования ледяных закупорок.
5.15 ВНИМАНИЕ! Во избежание образования накипи на внутренних стен
-
ках теплообменника котла, которая приводит к ухудшению теплообмена, сниже-
нию КПД, шуму при работе котла, а также сокращению срока службы и выходу
из строя, категорически запрещается:
• отбирать воду из системы отопления на бытовые нужды;
• эксплуатировать систему отопления с негерметичными соединениями;
• производить заполнение системы отопления неподготовленной водой.
5.16 Качество воды после водоподготовки должно отвечать следующим тре-
бованиям СНиП II-35-76:
• карбонатная жёсткость – не более 5°Ж;
• содержание растворённого кислорода – не более 3 мг/л;
• содержание взвешенных веществ – не более 5 мг/л;
• содержание свободной углекислоты – не допускается;
• показатель Ph – не менее 7.
6. ПОРЯДОК ВКЛЮЧЕНИЯ КОТЛА:
ВНИМАНИЕ! При запуске котла в работу необходимо проверить соответ
-
ствующие настройки в соответствии с таблицей 1 и проверить работу аварийных
датчиков.
• Проверить наличие тяги в топке котла, для чего поднести полоску бума-
ги к смотровому окну на фронтальном листе ГГУ. Бумага должна притя-
гиваться к смотровому окну.
• Открыть газовый кран на газопроводе.
• Установить ручку газового блока в положение «Отключено» (см. рис. 10)
• Установить ручку газового блока в положение «Розжиг».
• Нажать на ручку до упора и, удерживая её, произвести 2-3 нажатия на
кнопку пьезорозжига.
• Допускается розжиг производить спичкой через смотровое окно.
• Проконтролировать наличие пламени на запальнике и через 20…30 сек.
отпустить ручку газового блока. Запальник должен работать устойчиво.
• Повернуть ручку газового блока на отметку «Включение горелки»
• Установить желаемую температуру нагрева положением ручки термо-
регулятора и проконтролировать включение основной горелки. Розжиг
должен происходить без хлопка, пламя должно распространяться по
всей поверхности жаровых труб. Возможна задержка включения основ-
ной горелки до 60 сек вследствие необходимости прогрева термогене-
ратора
• Проверить наличие тяги в топке при работающем котле и отсутствие вы-
хода продуктов сгорания в помещение через щель стабилизатора тяги.
ВНИМАНИЕ! ДЛЯ ПОВТОРНОГО РОЗЖИГА КОТЛА
НЕОБХОДИМО УСТАНОВИТЬ РУЧКУ В ПОЛОЖЕНИЕ
«ОТКЛЮЧЕНО» (см. рис. 10), А ТОЛЬКО ЗАТЕМ ПОВЕРНУТЬ
РУЧКУ ГАЗОВОГО БЛОКА В ПОЛОЖЕНИЕ «РОЗЖИГ».
Особенности работы котла TORINO-100
с двумя газовыми блоками 820 NOVA mV (рис. 3)
Для включения второго блока следует повторить последовательность вклю-
чения газового блока.
При разнице задания значений ручкой термостата, будет производиться
ступенчатая подача газа на основные горелки.
При работе одного газового блока тепловая мощность снижается на 20%.
Для полного отключение подачи газа, необходимо отключить оба газовых
блока.
Особенности подключения комнатного термостата в котлы TORINO.
Допускается подключение комнатного термостата к котлам TORINO 35–80
при следующих условиях:
• общее сопротивление цепи комнатного термостата не должно превы
-
шать 6 Ом с учетом сопротивления проводов.
• рекомендуемое сечение провода подключения комнатного термостата
составляет не менее 0,5 мм
2
.
Схема подсоединения комнатного термостата указана на рисунке 11.
Таблица
Наименование параметра
Норма
TORINO 35 TORINO 40 TORINO 50 TORINO 60 TORINO 80 TORINO 100
1 Объем теплоносителя (воды) в системе
отопления, не более, л
450 600 820 970 1200 1500
2 Объем расширительного бака, не менее, л 30 40 50 60 80 100
3 Рекомендуемая производительность
циркуляционного насоса, м
3
/час
3 3,8 4,7 5,5 7,6 9

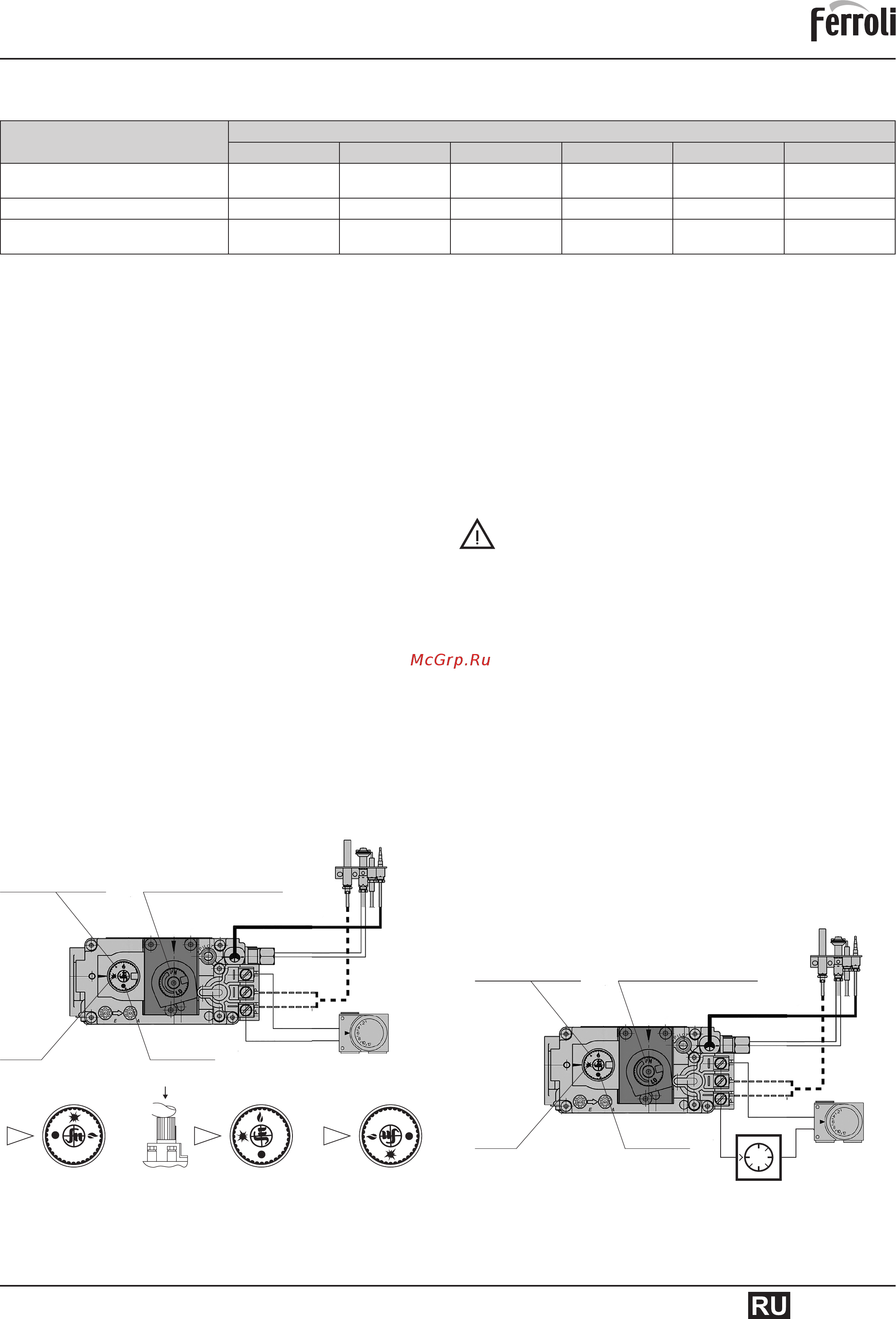

Рисунок 10
Элементы управления и регулировки на газовом блоке
Рисунок 11
Схема подключения комнатного термостата
«Отключено» «Розжиг
пилотной горелки»
«Включение
основной горелки»
Розжиг
Розжиг
Отключено
Отключено
Ручка управления
Ручка управления
Настройка расхода газа
Настройка расхода газа
