Ferroli TORINO 50 Инструкция по эксплуатации онлайн
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ, РУКОВОДСТВО
ПО МОНТАЖУ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
НАПОЛЬНЫЙ ГАЗОВЫЙ ЭНЕРГОНЕЗАВИСИМЫЙ
КОТЕЛ СО СТАЛЬНЫМ ТЕПЛООБМЕННИКОМ
TORINO 35/40/50/60/80/100
ДАТА ИЗГОТОВЛЕНИЯ
Модель
котла

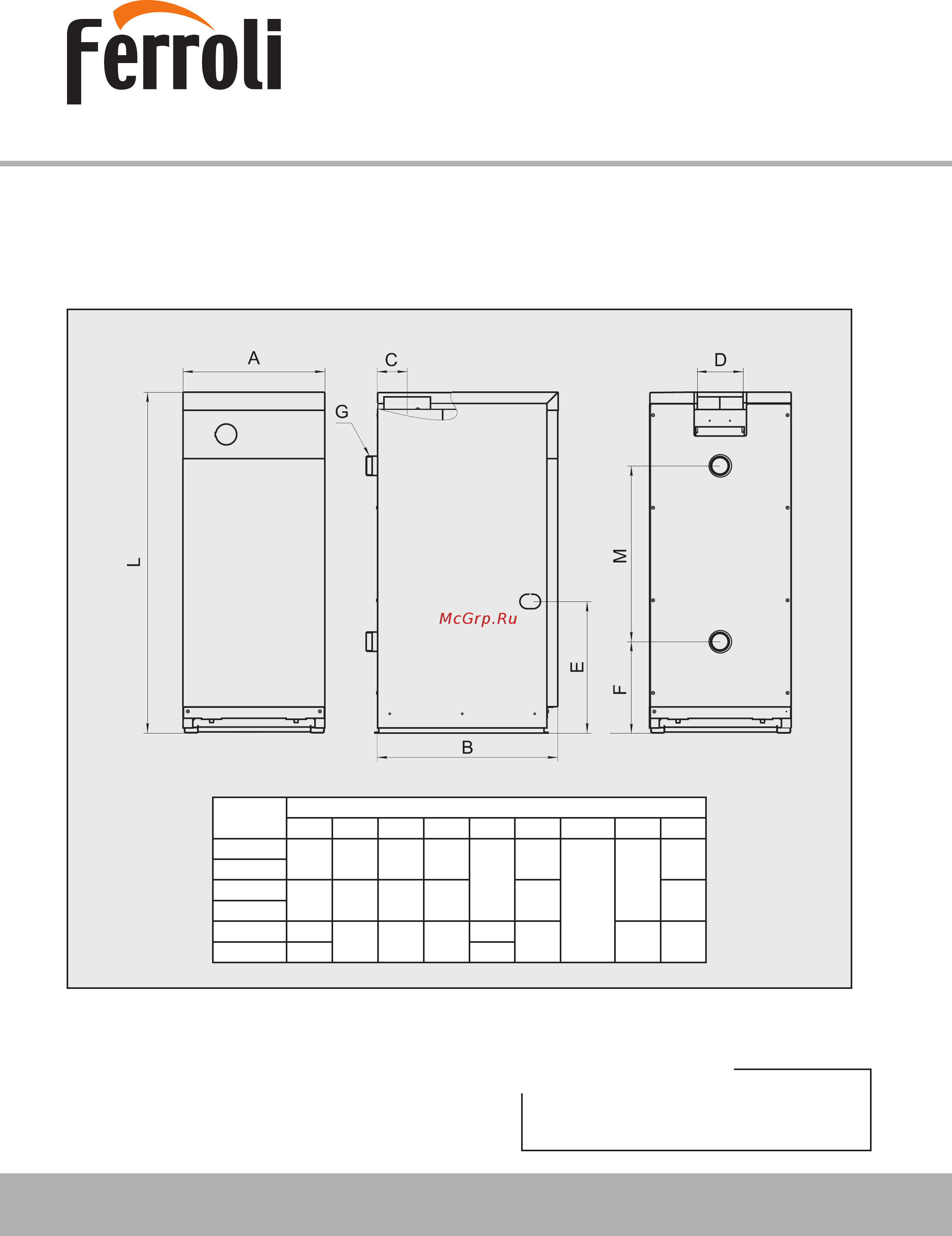

Размеры, мм
A, мм B, мм C, мм D, мм E, мм F, мм G, дюйм L, мм M, мм
TORINO 35
500 650 105 155
330
344
2
930
475
TORINO 40
TORINO 50
580 750 115 215 145 620
TORINO 60
TORINO 80 710
760 278 195
370
147 1186 817
TORINO 100 820 550
Содержание
- Torino 35 40 50 60 80 100 1
- Дата изготовления 1
- Напольный газовый энергонезависимый котел со стальным теплообменником 1
- Технический паспорт изделия руководство по монтажу эксплуатации и техническому обслуживанию 1
- Www service ferroli ru www service ferroli by 3
- Ближайший сервисный центр 3
- Уважаемый покупатель 3
- Torino 4
- 12 13 11 7 5
- Torino 5
- Torino 6
- Комплект поставки котла 6
- Между облицовкой котла и стенками из горючих материалов необходимо выдерживать размеры не менее указанных от боковых стенок 150 мм от дымохода 150 мм сверху 700 мм спереди 1 000 мм 5 при подготовке помещения для котельной необходимо предусмотреть подачу необходимого количества воздуха для горения и вентиляции на 1 квт мощности котла необходимо 2 8 6
- На каждые 225 вт мощности всех устройств в котельной работающих на газе 5 котел работает при естественной тяге создаваемой дымовой трубой за счет разницы холодного и нагретого воздуха поэтому устройство дымовой тру бы должно отвечать следующим требованиям см рис 6 рис 7 иметь хорошую теплоизоляцию особенно обратить внимание на тепло изоляцию оголовка для исключения обмерзания внутренние стенки должны быть гладкими площадь сечения дымохода должна быть не менее указанного в табли це 1 если сечение прямоугольной формы то площадь рекомендуется увеличить на 30 высота дымового канала должна быть не менее указанной в таблице 1 высота трубы над крышей должна быть не менее размеров указанных на рис 6 обратите внимание на положение оголовка трубы с несколь кими каналами относительно конька крыши вытяжная труба должна иметь максимально возможный ровный верти кальный участок от котла по возможности следует избегать большой длины горизонтальных участков не следует делать повороты трубы с малым ради 6
- Рисунок 4 электрическая схема соединения в цепи термопары 6
- Рисунок 5 рекомендуемая гидравлическая схема открытой системы отопления без циркуляционного насоса 1 сигнальная труба 2 расширительный бак 3 главный стояк 4 котел отопительный 5 радиатор 6 водопровод подпитки 7 сливная магистраль 8 трубопровод обратной воды 6
- Теплообменник 9 сварной жаротрубный стальной теплообменная часть состоит из жаровых труб с турбулизаторами 13 жаровые трубы основ ной горелки 10 из жаростойкой нержавеющей стали выполнены с щелевыми пазами и обеспечивают низкофакельное равномерное тепловое поле в зависимости от модели котла применяется различное количество жаро вых труб в нижней части на задней стенке теплообменника расположен штуцер для присоединения обратной линии системы отопления в задней стенке верхней части теплообменника расположен патрубок для присоединения подающей ли нии системы отопления на верхнем фланце расположена герметичная гильза 12 для установки термобаллона терморегулятора 5 и термобаллона термометра 4 конструкция стабилизатора тяги в составе дымосборника 7 обеспе чивает стабильное разрежение в топке котла без дополнительной регулировки и устойчивое горение пламени на основной и запальной горелке при изменении погодных условий 6
- Указания по монтажу 5 в помещении котельной должна быть температура не ниже 5 с объем помещения котельной должен быть больше или равен 8 6
- Час если котел расположен в герметичном помещении то в стене необходимо предусмотреть два отверстия проёма приточное около пола вытяжное около потолка площадь отверстий проемов выбирается из расчета 2 с 6
- Torino 7
- Torino 8
- Torino 9
- Установить желаемую температуру нагрева положением ручки термо регулятора и проконтролировать включение основной горелки розжиг должен происходить без хлопка пламя должно распространяться по всей поверхности жаровых труб возможна задержка включения основ ной горелки до 60 сек вследствие необходимости прогрева термогене ратора 9
- Torino 10
- Torino 11
- Torino 12
- Torino 13
- Torino 14
- Www service ferroli ru www service ferroli by 14
- Ближайший сервисный центр 14
- В российской федерации в республике беларусь 14
- Зао ферролибел 222750 республика беларусь минская область дзержинский район г фаниполь ул заводская 45 тел 375 17 169 79 49 e mail info ferroli by 14
- Ооо ферролирус 127238 российская федерация московская обл г мытищи ярославское шоссе влд 1 стр 1 тел 7 495 646 06 23 e mail info ferroli ru 14
