8
VITABEL

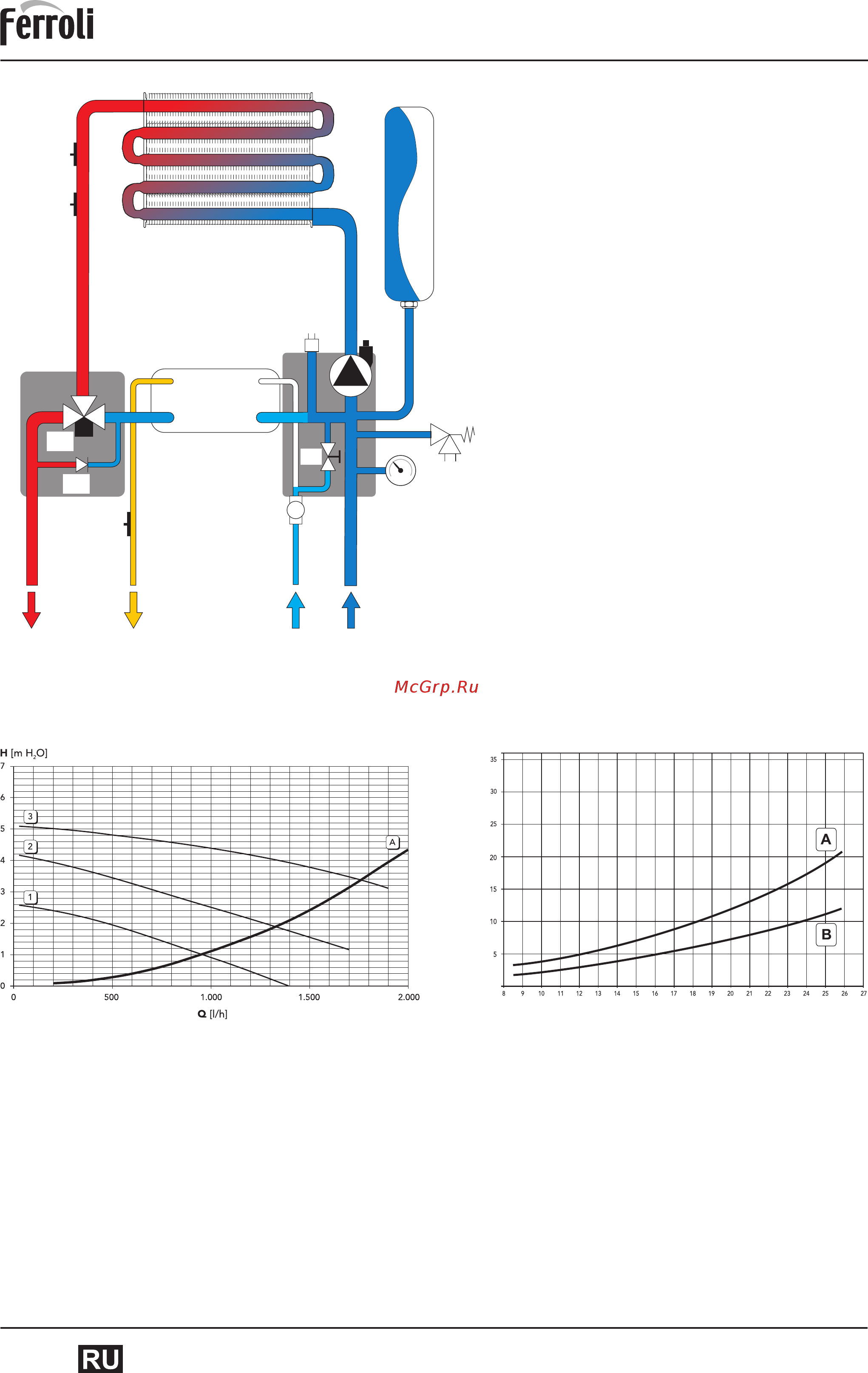

Рис. 14. Гидравлическая схема
1. Выход горячей воды.
2. Вход холодной воды.
3. Подача в систему отопления.
4. «Обратка» системы отопления.
5. Сбросной клапан 3 бар.
6. Манометр системы отопления.
7. Основной теплообменник.
8. Циркуляционный насос.
9. Датчик NTC системы отопления.
10. Автоматический воздухоотводчик.
11. Датчик протока ГВС.
12. Датчик NTC ГВС.
13. Предельный термостат отопления.
14. Экспанзомат.
15. Кран подпитки.
16. Трёхходовой кран с сервоприводом.
17. Реле минимального давления.
18. Байпассный клапан.
Рис. 15. Потери напора/давления циркуляционного насоса
1, 2 и 3 = Скорость работы циркуляционного насоса
A = Потери давления в котле
10-24 кВт 10-24 кВт
Рис. 16. Кривая давление газа/мощность:
А – сжиженный газ; В – метан
1 2 4
5
7
9
13
14
8
10
17
6
11
15
16
18
12
3
