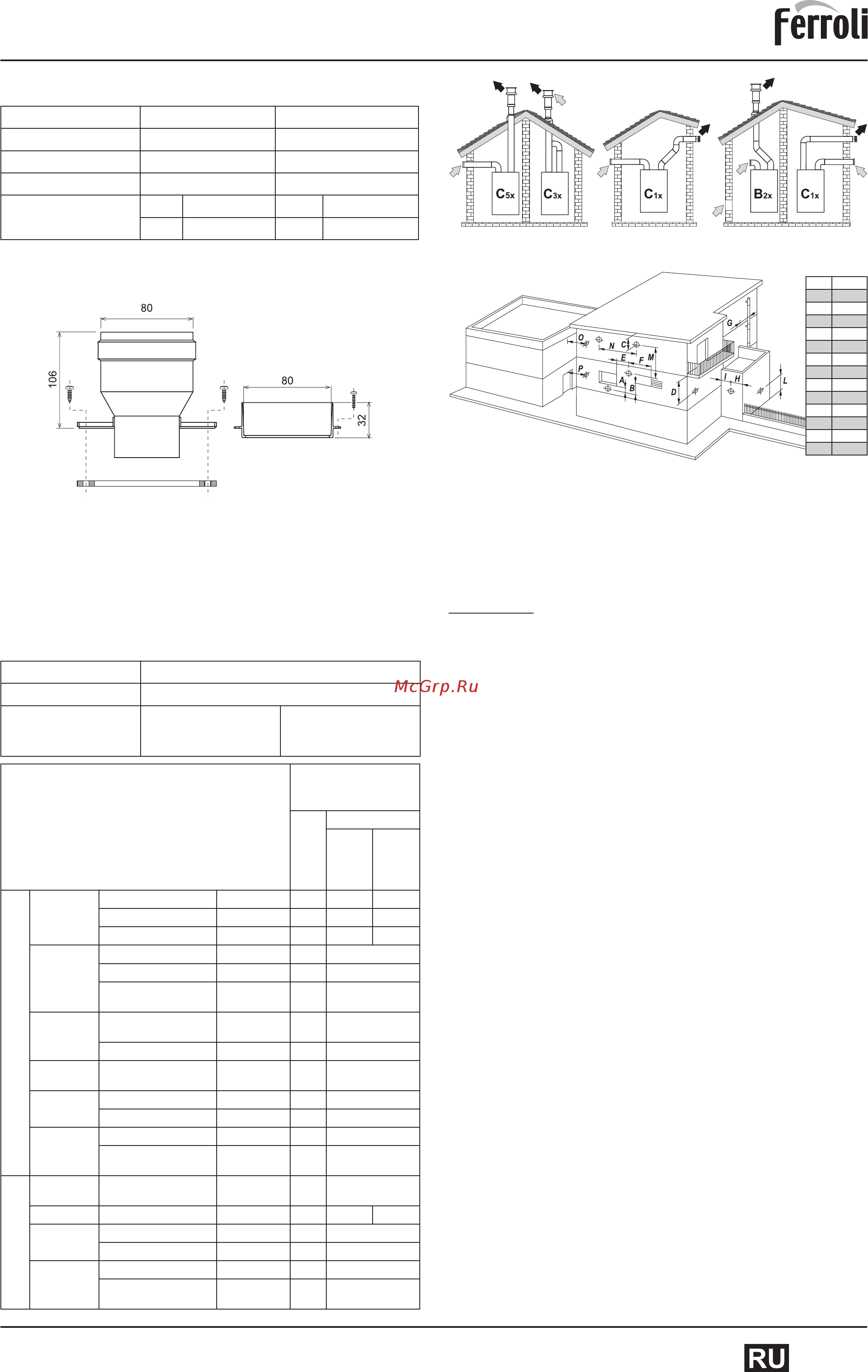

Ferroli Vitabel F13 [7/16] Vitabel

VITABEL

Таблица 2. Эквивалентная длина коаксиального дымохода, диафрагма

Коаксиальная 60/100 Коаксиальная 80/125

Макс. допустимая длина 5 м 10 м

Коэф. потерь, колено 90° 1 м 0,5 м

Коэф. потерь, колено 45° 0,5 м 0,25 м

Выбор диафрагмы

0–2 м Ø43 0–3 м Ø43

2–5 м Без диафрагмы 3–10 м Без диафрагмы

Установка раздельного дымохода

Для установки раздельного дымохода на котёл монтируются следующие детали:

Рис. 9. Детали для монтажа раздельного дымохода

Перед установкой ознакомьтесь со следующей таблицей. Расчетная длина не

должна превышать максимальное допустимое значение.

1. Рассчитайте количество деталей системы раздельного дымохода.

2. Проверьте эквивалентную длину каждой детали в зависимости от места

установки (см. таблицу 3). Проверьте, не превышает ли общая расчетная длина зна

чение, указанное в таблице 3.

Таблица 3. Эквивалентная длина раздельного дымохода, диафрагма

Раздельный дымоход

Макс. допустимая длина 60 м

Диафрагма

0–20 м

20–45 м

45–60 м

Ø43

Ø45

Без диафрагмы

Эквивалентные

потери, м

(пример)

За

бор

воз-

духа

Дымоотвод

Верти

каль-

ный

Гори-

зон-

таль-

ный

Труба

0,5 м 1KWMA38A

0,5 0,5 1,0

1 м 1KWMA83A

1,0 1,0 2,0

2 м 1KWMA06K

2,0 2,0 4,0

Колено

45° 1KWMA65A

1,2 2,2

90° 1KWMA82A

1,5 2,5

90° + контрольное

отверстие

1KWMA70U

1,5 2,5

Дымовая

труба

С контрольным

отверстием

1KWMA16U

0,2 0,2

С отводом конденсата 1KWMA55U

– 3,0

Т-образная

труба

С отводом конденсата 1KWMA05K

– 7,0

Оголовок

Забор воздуха 1KWMA85A

2,0 –

Дымоотвод 1KWMA86A

– 5,0

Выход

дымохода

Раздельн. 80/80 1KWMA84U

– 12,0

Ø80

1KWMA83U+

1KWMA86U

– 4,0

100

Адаптер

Ø80 – Ø100

Ø100 – Ø80

1KWMA03U

0,0

1,5

0,0

3,0

Труба

1 м 1KWMA08K

0,4 0,4 0,8

Колено

45° 1KWMA03K

0,6 1,0

90° 1KWMA04K

0,8 1,3

Оголовок

Вход 1KWMA14K

1,5 –

Ветрозащитный выход

дымохода

1KWMA29K

– 3,0

Рис. 11

7. ТЕХНИЧЕСКОЕ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Любые работы по регулировке, настройке, вводу в эксплуатацию и техническо-

му обслуживанию должны выполняться квалифицированным персоналом. Компа-

ния FERROLI не несет никакой ответственности за какой-либо ущерб, возникший

в результате действий с устройством, выполненных -неуполномоченными/неквали-

фицированными лицами.

7.1 Регулировка

Смена типа газа

Котел предназначен для работы на природном газе или сжиженном углево-

дородном газе, как указано на упаковке и заводской табличке. При необходимости

смены типа рабочего газа требуется специальный комплект форсунок.

1. Производится замена форсунок горелки в соответствии с таблицей 4 разде-

ла 8, а также смена системных настроек: параметр «Р01» перевести в положение

«1» (для сжиженного газа) или «0» (для природного газа).

2. Рядом с заводской табличкой необходимо разместить наклейку, соответству-

ющую новому типу газа.

3. Отрегулировать максимальное и минимальное давление газа на горелке.

Включение режима «Тест»

1. В рабочем режиме котла при включенной горелке удерживать кнопки

«+» и «–» ГВС в течение 5 сек.

2. При этом индикаторы отопления и горячего водоснабжения мигают одновременно.

3. На дисплее отображается значение от 0% до 99% (99% соответствует макси-

мальной мощности, 0% – минимальной).

4. Котел начинает работу на установленной на нём максимальной мощности.

5. Для выхода из режима «Тест» удерживать кнопки «+» и «–» ГВС в течение 5 сек.

Установка максимальной мощности

1. Для задания макс. мощности отопления установите котел в режим «Тест».

2. Нажмите кнопки «+» или «–» задания температуры отопления для увеличе-

ния или уменьшения мощности (минимальная – 00, максимальная – 99).

3. После установки необходимого значения в течение 2 сек. кратковременно

нажмите кнопку «RESET» – установленное значение будет сохранено.

4. Выйдите из режима «Тест».

Регулировка давления газа на горелке (Рис. 12)

Котел, относящийся к типу с модулируемым пламенем, имеет два граничных

значения давления: минимальное и максимальное. Эти значения следует взять из

таблицы технических данных с учётом используемого типа газа.

1. Подключите манометр к штуцеру для замера давления «В», расположенно-

му на выходе из газового клапана.

2. Снимите защитный колпачок «D».

3. Запустите котел в режиме «Тест». В случае недостаточного теплосъема че-

рез систему отопления откройте кран горячей воды.

4. Отрегулируйте максимальную мощность на максимальное значение (см. раз-

дел «Установка максимальной мощности»).

5. Отрегулируйте максимальное давление винтом «G», поворачивая его по часо-

вой стрелке для увеличения и против часовой стрелки – для уменьшения давления.

Отсоедините один из двух проводов от катушки модуляции «С» на газовом клапане.

7. Отрегулируйте минимальное давление винтом «Е», поворачивая его по часовой

стрелке для увеличения и против часовой стрелки – для уменьшения давления.

8. Подсоедините провод, ранее снятый с катушки модуляции на газовом клапане.

9. Убедитесь, что настроенное ранее максимальное давление не изменилось.

10. Верните на место защитный колпачок «D».

11. Для завершения тестового режима «Тест» повторите процедуру активации

(закройте кран горячей воды, если открывали) или подождите 15 минут.

А 600

B 600

С 300

D 300

E 400

F 600

G 300

H 300

I 300

L 2500

M 1500

N 1000

O 2000

P 3000

Рис. 10. Установка раздельного дымохода (воздух/дым)
