Руководство пользователя SWS-50M12-w
www.symanitron.ru 19

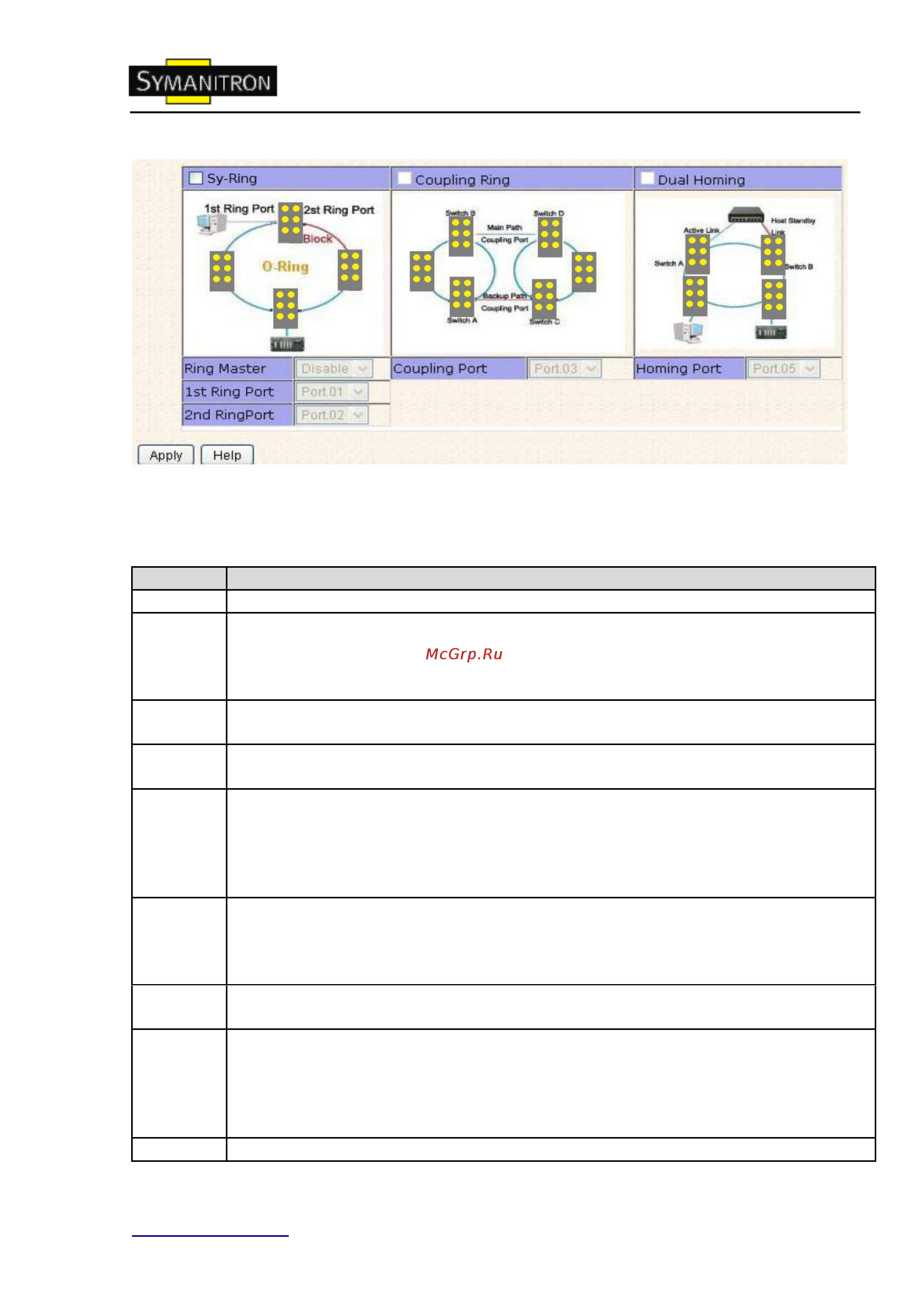

Рис. Интерфейс Sy-Ring
В таблице описаны основные поля:
Поле
Описание
Sy-Ring
Поставьте галочку, чтобы включить Sy-Ring
Ring
Master
В кольце должен быть только один Ring Master. Однако, если коммутаторов,
устанавливающих активацию Ring Master, несколько, то коммутатор с
минимальным MAC адресом станет корневым устройством, а остальные будут
резервными.
1st Ring
Port
Основной порт
2nd Ring
Port
Резервный порт
Ring
Coupling
Поставьте галочку, чтобы включить Ring Coupling. Ring Coupling может
использоваться для того, чтобы разделить большое кольцо, для того, чтобы
ограничить количество устройств в перестраиваемой подсети. чтобы избежать
действия всех коммутаторов во время изменения сетевой топологии. Ring
Coupling используется для соединения двух топологий Sy-Ring.
Coupling
Port
Соединение с Coupling Port коммутатора в другом кольце. Для Ring Coupling
нужно 4 коммутатора, чтобы создать активную и резервную связь. Установите
порт как Coupling Port. Две пары портов четырех коммутаторов будут в
активном или резервном режиме.
Control
Port
Соединение с Control Port коммутатора в том же кольце. Control port обычно
используется для передачи контрольных сигналов.
Dual
Homing
Отметьте, чтобы включить Dual Homing. При выборе режима Dual Homing Sy-
Ring будет подсоединена к обычным коммутаторам через два Sy-RSTP канала
(например с магистральным коммутатором). Два канала будут работать в
активном и резервном режиме, и соединять каждую Sy-Ring с обычными
коммутаторами в режиме Sy-RSTP.
Apply
Нажмите Apply, чтобы активировать настройки
