Руководство пользователя SWS-50M12-w
6 www.symanitron.ru

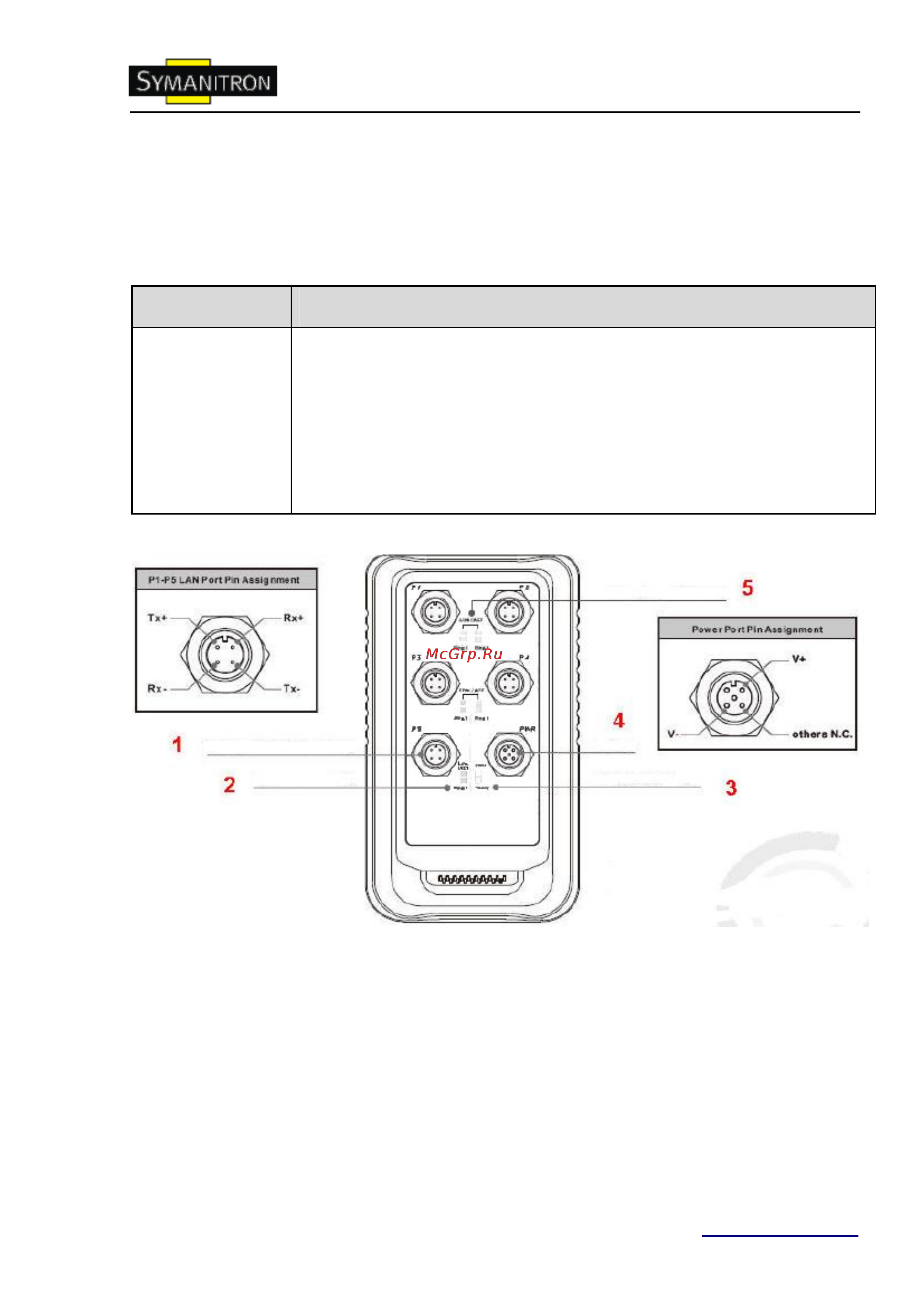

3. Обзор устройства
3.1. Передняя панель
В таблице описана маркировка на SWS-50M12-w.
Порт
Описание
Ethernet порт
10/100 M12
коннектор
Ethernet порты 10/100Base-T(X) RJ-45, поддерживающие
автоматическое согласование
Настройки по умолчанию:
Speed: auto
Duplex: auto
Flow control: Disable
1. 10/100Base-T(X) Ethernet порты
2. Индикатор Ethernet портов в режиме Sy-Ring
3. Индикатор готовности и R.M. (Ring Master). Индикатор загорается, когда
коммутатор готов к использованию. Индикатор начинает мигать при включении Ring
Master.
4. Входная мощность 12~48В постоянного тока
5. Индикатор статуса соединения Ethernet портов
