Руководство пользователя SWS-50M12-w
www.symanitron.ru 7
4. Кабели
4.1. Ethernet кабели
Коммутатор SWS-50M12-w имеет стандартные Ethernet порты. Согласно типу
соединения, коммутатор использует UTP кабели CAT 3, 4, 5, 5e для подключения к
любым другим сетевым устройствам (ПК, серверы, коммутаторы, роутеры, или
концентраторы). Характеристики кабелей представлены в таблице:
Типы и характеристики кабелей:
Кабель
Тип
Максимальная длина
Коннектор
10Base-T
Cat. 3, 4, 5 100 Ом
UTP 100 м (328 футов)
RJ-45
100Base-TX
Cat. 5 100 Ом UTP
UTP 100 м (328 футов)
RJ-45

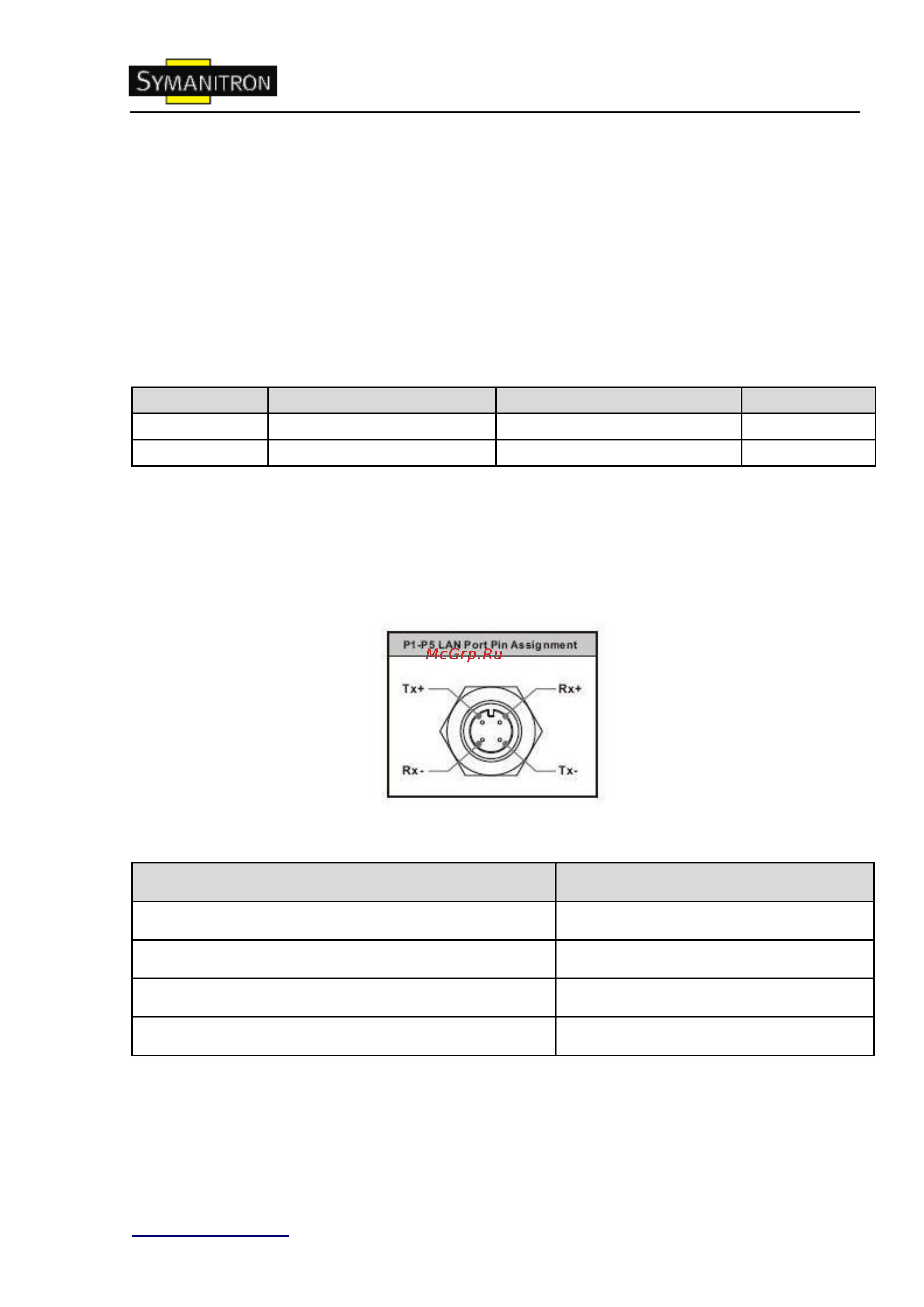

4.1.1. Назначение контактов 100BASE-TX/10BASE-T
С кабелями 100Base-TX/10Base-T контакты 1 и 3 используются для передачи данных,
и контакты 2 и 4 используются для получения данных.
Назначения контактов RJ-45:
Номер контакта
Назначение
1
TX+
2
RX-
3
TX-
4
RX+
