Руководство пользователя SWS-60-w
www.symanitron.ru 29
Sy-RSTP.

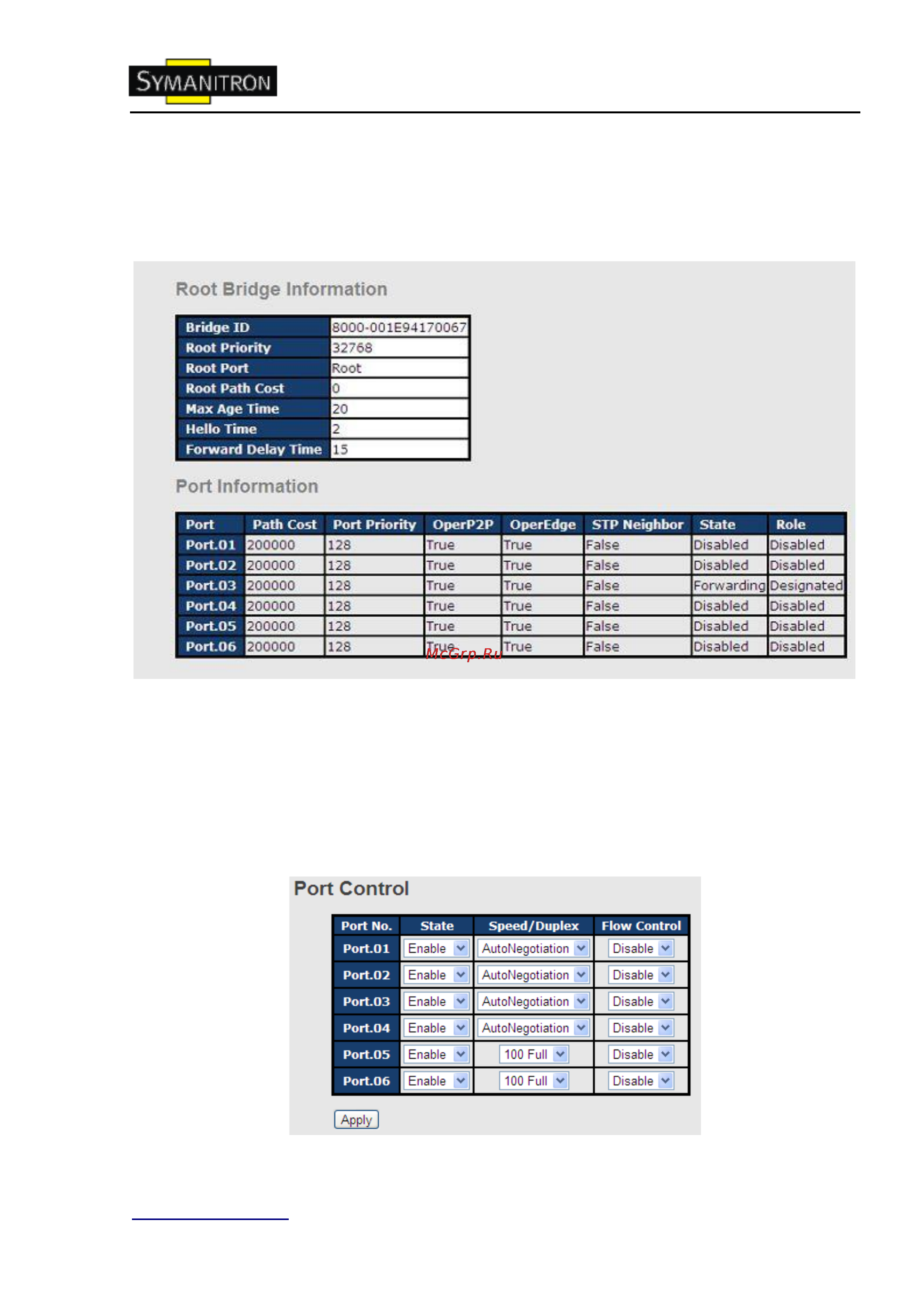

Результат алгоритма Sy-RSTP показан в таблице
Рис. Sy-RSTP интерфейс информации
5.1.4. Конфигурация портов
5.1.4.1. Управление портами
С помощью этой функции вы можете регулировать статус, скорость, дуплекс,
управление потоком и безопасностью порта.
Рис. Интерфейс портов управления
