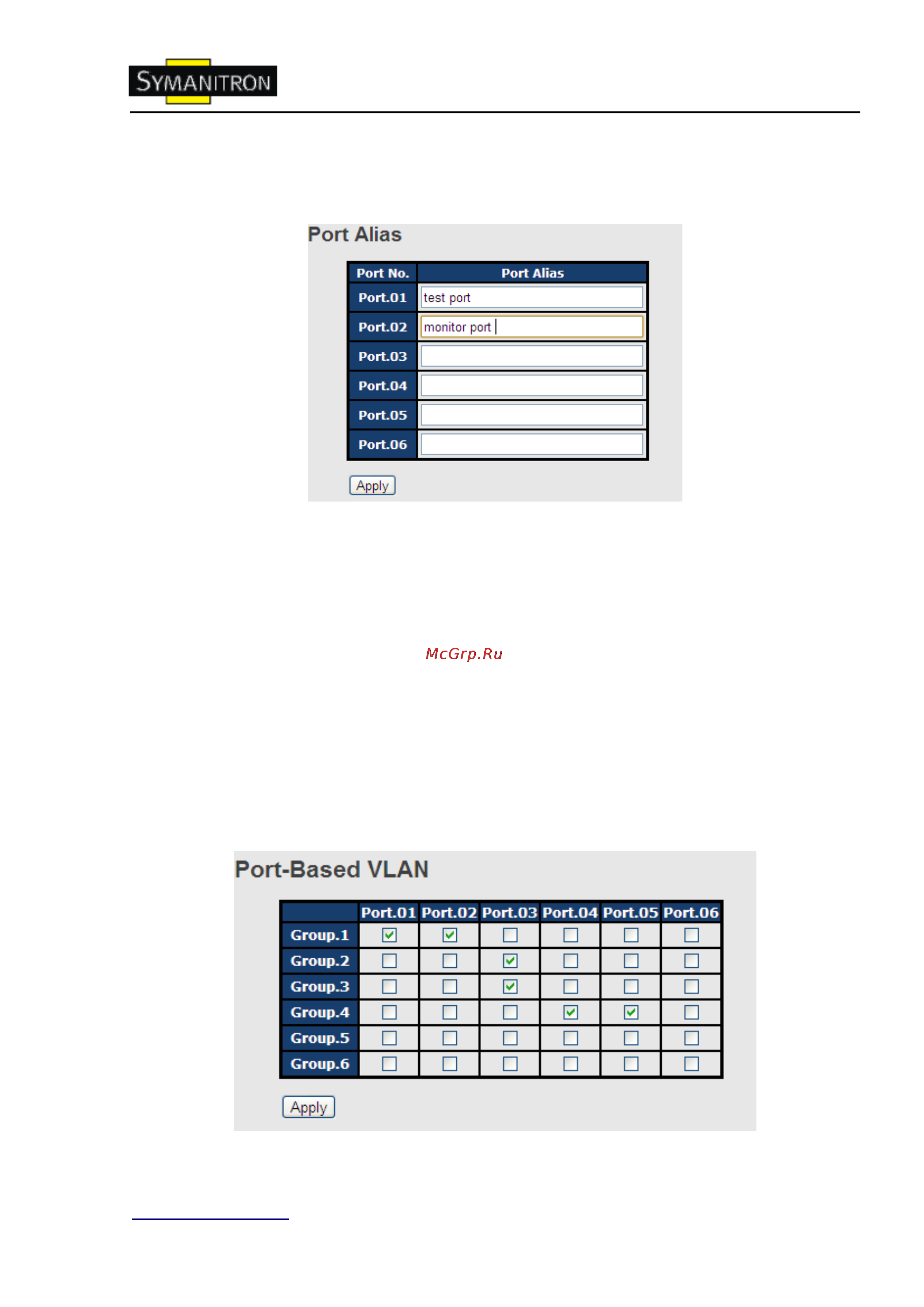

![Symanitron SWS-60-w [32/46] Настройка vlan на основе портов](/views2/1069085/page32/bg20.png)
Руководство пользователя SWS-60-w
www.symanitron.ru 31
5.1.4.3. Наименование порта
Пользователь может определить имя каждого порта, а так же настраивать их.
5.1.5. VLAN
Виртуальная локальная сеть – логическое объединение сетей, ограничивающая
широковещательный домен и позволяющая изолировать трафик сети, только члены VLAN
будут получать трафик членов тех же VLAN. Фактически, создание VLAN на
коммутаторе эквивалентно переподключению устройств сети к другому коммутатору.
Однако, все устройства сети все еще физически подключены к одному устройству.
Коммутатор поддерживает только VLAN на основе портов.
5.1.5.1. Настройка VLAN на основе портов
Трафик передается на порты членов той же группы VLAN, без ограничений на типы
пакетов.
Рис. Интерфейс настройки VLAN на основе портов
