Руководство пользователя SWM-160
8 www.symanitron.ru
2.2 Установка на стену
Коммутаторы имеют альтернативный метод установки – на стену. Настенное крепление
находится в комплекте. Следующее описание поможет вам установить устройство на
стену.
2.2.1 Монтаж SWM-160 на стену
Шаг 1: Снимите пластину для крепления на DIN-рейку.

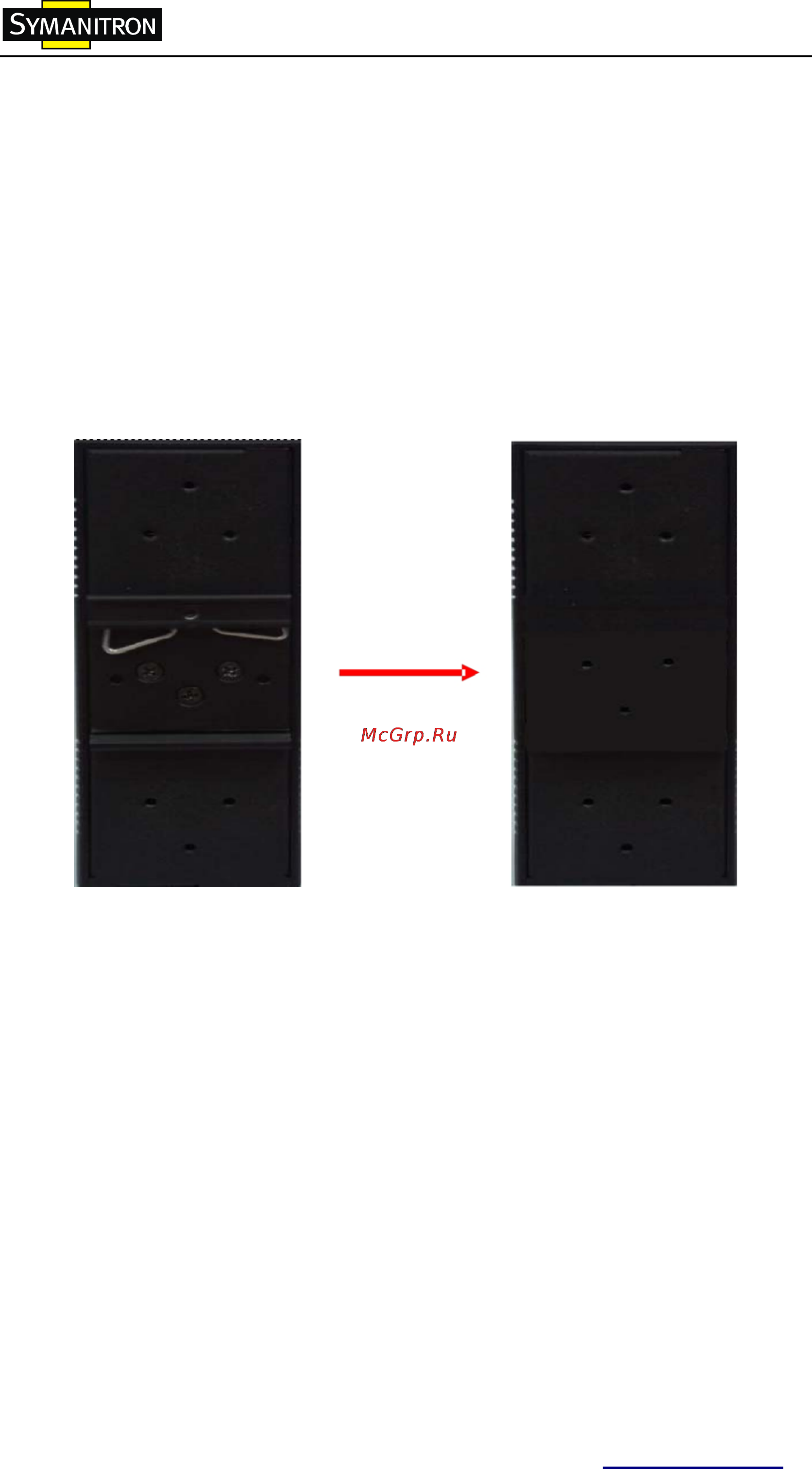

Шаг 2: Используйте 6 винтов из комплекта поставки для крепления для крепежа
настенного крепления – так, как показано на рисунке ниже:
