Руководство пользователя SWM-160
16 www.symanitron.ru

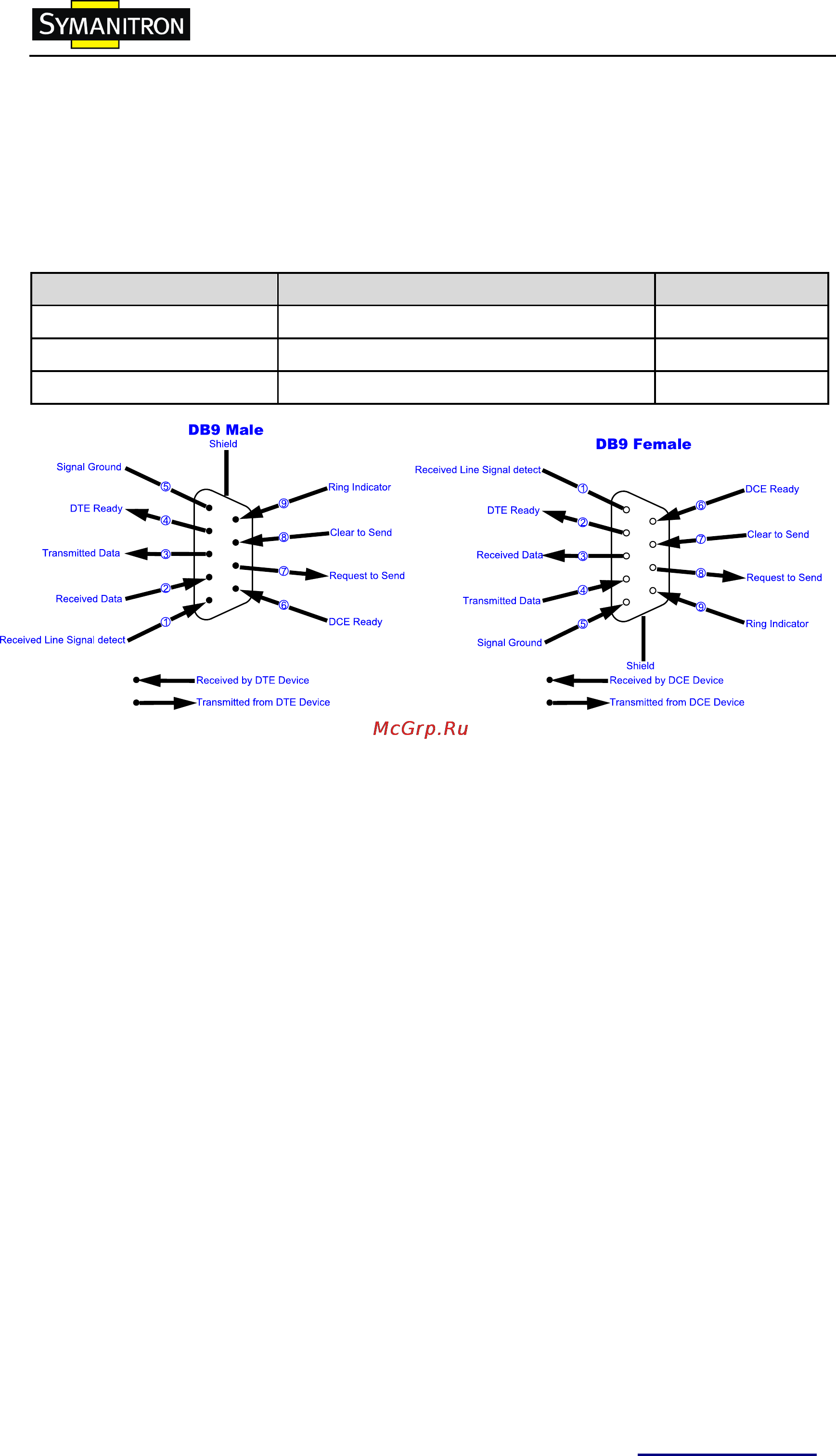

4.2 Консольный кабель
SWM-160 может управляться через консольный порт. Кабель DB-9↔RJ-45 имеется в
комплекте. Вы можете подключить данным кабелем консольный порт коммутатора к ПК.
Контакты ПК (вилка) RS-232 с коннектором DB9 (розетка) DB9 ↔RJ 45
Pin #2 RD Pin #2 TD Pin #2
Pin #3 TD Pin #3 RD Pin #3
Pin #5 GD Pin #5 GD Pin #5
