Symanitron DS-11F Инструкция по эксплуатации онлайн
Содержание

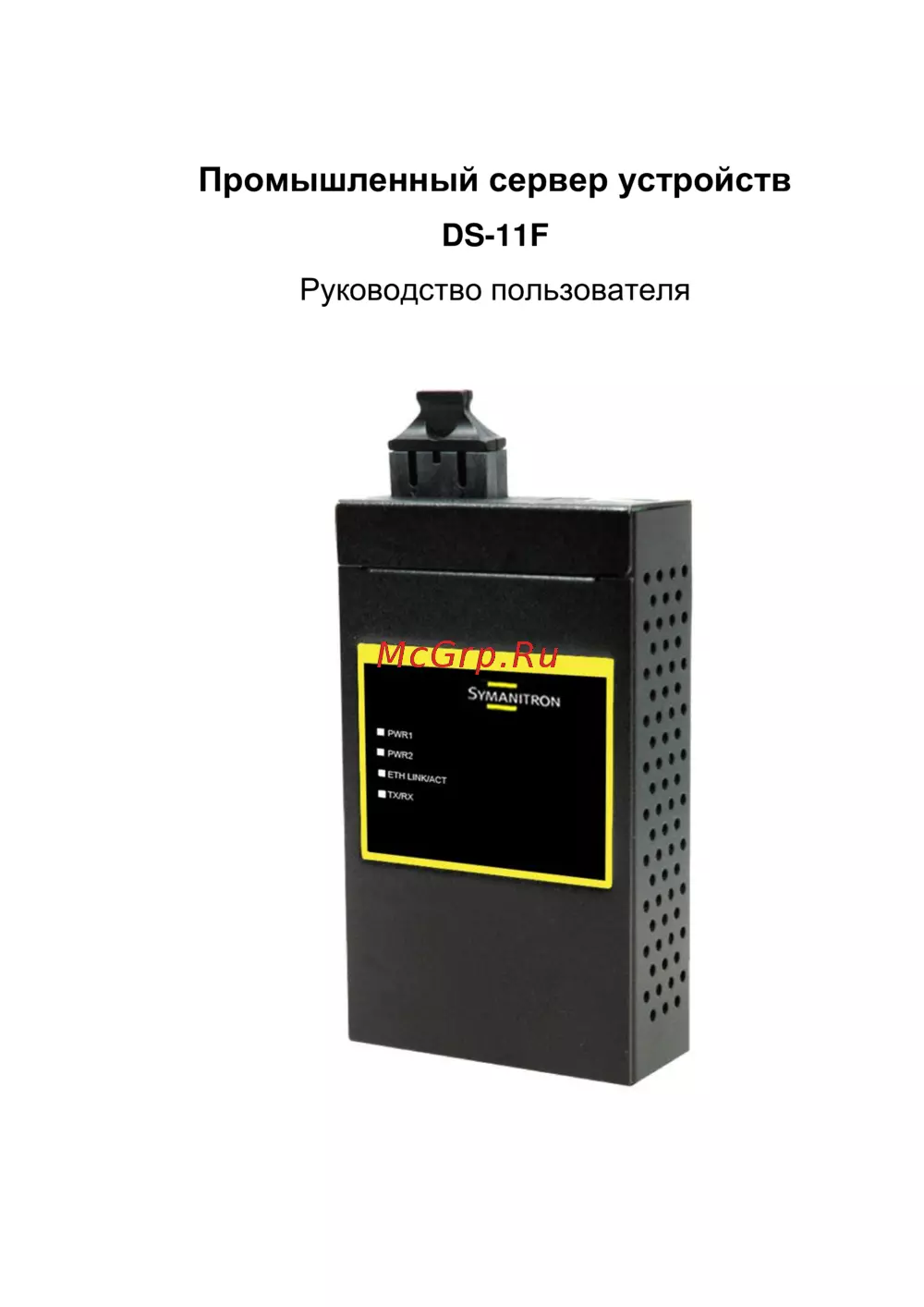

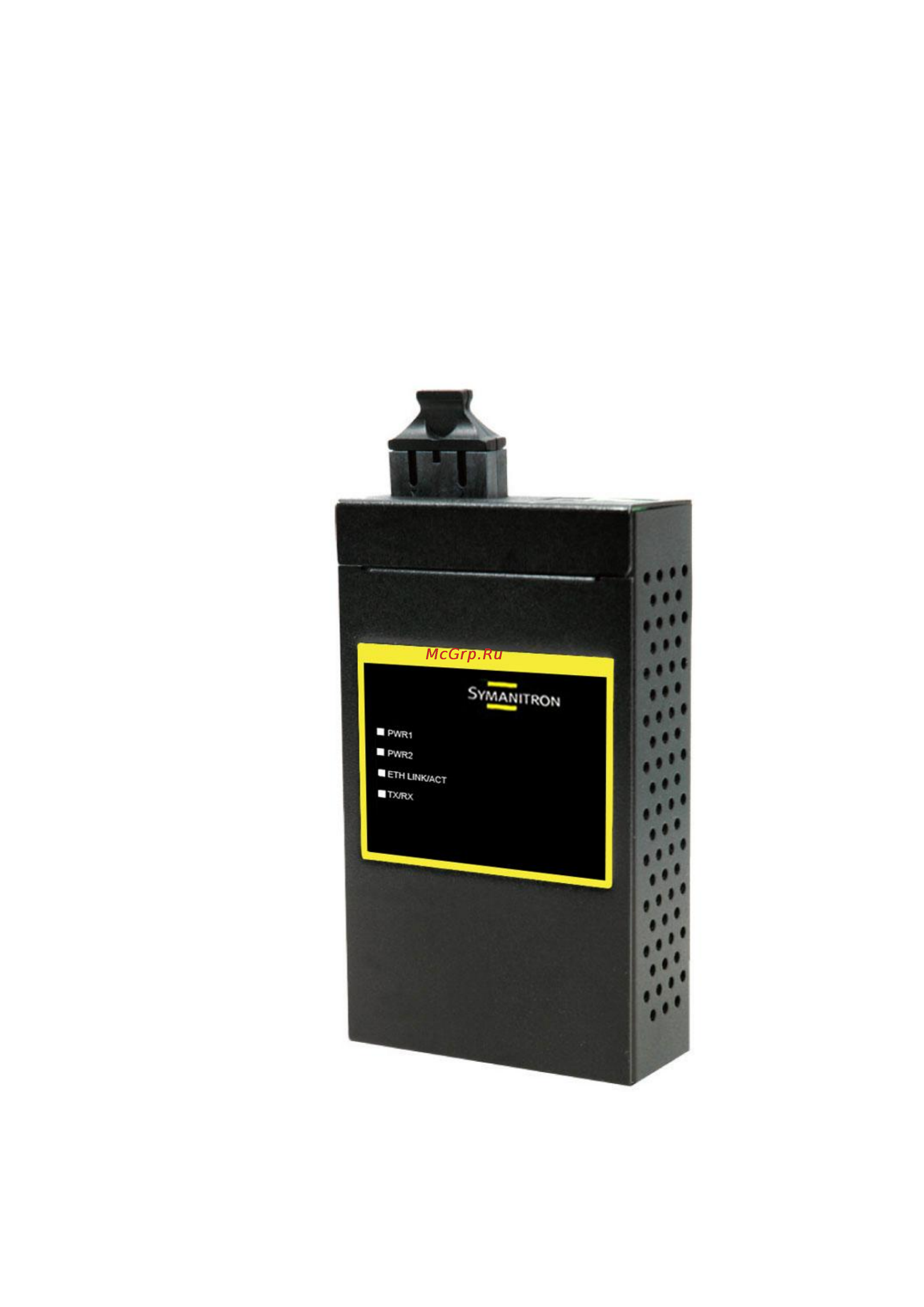

- Промышленный сервер устройств 1
- Интерфейс управления 11 2
- Кабели 10 2
- Настройка устройства 3 2
- Обзор устройства 6 2
- Описание устройства 2 2
- Содержание 2
- Технические спецификации 41 2
- Описание сервера устройств ds 11f 3
- Описание устройства 3
- Характеристики по 3
- Характеристики устройства 3
- Крепление ds 11f на din рейку 4
- Настройка устройства 4
- Крепление ds 11f на стену 5
- Индикаторы на передней панели 7
- Обзор устройства 7
- Передняя панель 7
- Base f x ethernet интерфейс 8
- Верхняя панель 8
- Нижняя панель 8
- Dip переключателя 9
- Задняя панель 9
- Кабели 11
- Интерфейс управления 12
- Www symanitron r 14
- Безопасность 14
- Рис общие настройки 14
- Руководство пользователя ds 11f 14
- Таблица общих настроек 14
- Www symanitron ru 15
- Назначить допустимый ip адрес для сервера устройств до того как он будет подключен к вашей сети администратор вашей сети должен предоставить вам ip адрес и сопутствующие настройки ip адрес должен быть уникален для сети иначе сервер устройств не подключится к сети вы можете выбрать режим настройки ip адреса статический dhcp bootp ip адрес по умолчанию 192 68 0 15
- Рис настройки безопасности 15
- Руководство пользователя ds 11f 15
- Сетевые настройки 15
- Таблица безопасности 15
- Устройство может быть подключено к сети с помощью провода а вам нужно 15
- Www symanitron r 16
- Оповещения 16
- Оповещения могут приходить по e mail через snmp trap или журнал событий 16
- Определите события о которых администратору будут приходить оповещения 16
- Рис сетевые настройки 16
- Руководство пользователя ds 11f 16
- Таблица сетевых настроек 16
- Www symanitron ru 17
- Рис настройки оповещения 17
- Руководство пользователя ds 11f 17
- Таблица оповещения 17
- Управление 17
- Www symanitron r 18
- Обновление прошивки 18
- Рис настройки управления 18
- Рис обновление прошивки 18
- Руководство пользователя ds 11f 18
- Таблица обновления прошивки 18
- Таблица управления 18
- Configuration 19
- Www symanitron ru 19
- Вы можете изменить настройки ip и функции dhcp клиента через меню ip 19
- Настройка последовательных портов 19
- Рис сохранение и загрузка 19
- Руководство пользователя ds 11f 19
- Сохранение и загрузка 19
- Таблица сохранения и загрузки 19
- Www symanitron r 20
- Рис настройка последовательных портов 20
- Руководство пользователя ds 11f 20
- Таблица настройки последовательных портов 20
- Www symanitron ru 21
- В режиме virtual com драйвер устанавливает прозрачное соединение между 21
- Компьютером и последовательными устройствами отображая последовательный порт последовательного сервера на локальном com порту компьютера режим virtual com также поддерживает одновременно до 5 соединений так что разные узлы могут отправлять или получать данные с помощью одного и того же последовательного устройства в одно и то же время 21
- Режимы serial service режим virtual com 21
- Рис virtual com 21
- Руководство пользователя ds 11f 21
- Www symanitron r 22
- В режиме tcp server серверу устройств присваивается уникальный порт в tcp ip 22
- Не поддерживается через web интерфейс 22
- Режимы serial service режим tcp server 22
- Рис режим tcp server 22
- Руководство пользователя ds 11f 22
- Сети в этом случае сервер устройств пассивно ожидает контакта с устройством после установления соединения сервер начинает передачу данных режим tcp server также поддерживает до 5 одновременных соединений так что разные узлы могут отправлять или получать данные с помощью одного и того же последовательного устройства в одно и то же время 22
- Таблица virtual com 22
- Www symanitron ru 23
- В режиме tcp client устройство может устанавливать tcp соединение с сервером тем 23
- Режимы serial service режим tcp client 23
- Рис режим tcp client 23
- Руководство пользователя ds 11f 23
- Способом который вы выбрали запуск или другой пункт после того как данные переданы устройство автоматически разъединится с сервером с помощью таймера контроля состояния tcp или настроек времени ожидания 23
- Таблица режима tcp server 23
- Www symanitron r 24
- По сравнению с tcp связью udp быстрее и эффективнее в режиме udp вы можете 24
- Режимы serial service режим udp 24
- Рис режим udp 24
- Руководство пользователя ds 11f 24
- Совершать одноадресную или многоадресную передачу данных из последовательного сервера устройств на хосты и последовательное устройство также может получать данные от одного или нескольких узлов 24
- Таблица режима tcp client 24
- Cts changed 25
- Dcd change 25
- Dsr changed 25
- Port connected 25
- Port disconnected 25
- Ri changed 25
- Www symanitron ru 25
- Оповещения 25
- Оповещения могут приходить по e mail через snmp trap или журнал событий 25
- Определите события о которых администратору будут приходить оповещения 25
- Поле описание 25
- Рис режим оповещения 25
- Руководство пользователя ds 11f 25
- Таблица оповещения 25
- Настройка через web браузер 26
- Соединение с web страницей 26
- Время sntp 27
- Система 27
- Www symanitron r 28
- Будет подключен к вашей сети администратор вашей сети должен предоставить вам ip адрес и сопутствующие настройки ip адрес должен быть уникален для сети иначе сервер устройств не подключится к сети вы можете выбрать режим настройки ip адреса статический dhcp bootp ip адрес по умолчанию 192 68 0 28
- Вам нужно назначить допустимый ip адрес для сервера устройств до того как он 28
- Настройка ip 28
- Руководство пользователя ds 11f 28
- Таблица времени sntp 28
- Www symanitron ru 29
- Аутентификация 29
- Вы можете установить пароль чтобы избежать несанкционированного доступа через 29
- Настройка последовательного порта 29
- Рис аутентификация 29
- Рис настройка ip 29
- Руководство пользователя ds 11f 29
- Сеть введите old password и new password чтобы изменить пароль по умолчанию пароля нет 29
- Таблица настройка ip 29
- Www symanitron r 30
- Профиль порта 30
- Рис настройка последовательного порта 30
- Руководство пользователя ds 11f 30
- Таблица настройки последовательного порта 30
- Www symanitron ru 31
- Рис профиль порта 31
- Руководство пользователя ds 11f 31
- Таблица профиля порта 31
- Www symanitron r 32
- В режиме virtual com драйвер устанавливает прозрачное соединение между 32
- Компьютером и последовательными устройствами отображая последовательный порт последовательного сервера на локальном com порту компьютера режим virtual com также поддерживает одновременно до 5 соединений так что разные узлы могут отправлять или получать данные с помощью одного и того же последовательного устройства в одно и то же время 32
- Режимы serial service режим virtual com 32
- Рис режим virtual com 32
- Руководство пользователя ds 11f 32
- Таблица режима virtual com 32
- Www symanitron ru 33
- В режиме tcp server серверу устройств присваивается уникальный порт в tcp ip 33
- Не поддерживается через web интерфейс 33
- Режимы serial service режим tcp server 33
- Рис режим tcp server 33
- Руководство пользователя ds 11f 33
- Сети в этом случае сервер устройств пассивно ожидает контакта с устройством после установления соединения сервер начинает передачу данных режим tcp server также поддерживает до 5 одновременных соединений так что разные узлы могут отправлять или получать данные с помощью одного и того же последовательного устройства в одно и то же время 33
- Таблица режима tcp server 33
- Www symanitron r 34
- В режиме tcp client устройство может устанавливать tcp соединение с сервером тем 34
- Режимы serial service режим tcp client 34
- Рис режим tcp client 34
- Руководство пользователя ds 11f 34
- Способом который вы выбрали запуск или другой пункт после того как данные переданы устройство автоматически разъединится с сервером с помощью таймера контроля состояния tcp или настроек времени ожидания 34
- Таблица режима tcp client 34
- Www symanitron ru 35
- По сравнению с tcp связью udp быстрее и эффективнее в режиме udp вы можете 35
- Режимы serial service режим udp 35
- Рис режим udp client 35
- Руководство пользователя ds 11f 35
- Совершать одноадресную или многоадресную передачу данных из последовательного сервера устройств на хосты и последовательное устройство также может получать данные от одного или нескольких узлов 35
- Контроль доступа по ip 36
- Настройка smtp snmp 36
- Управление 36
- Могут приходить по e mail через snmp trap или журнал событий 37
- Настройки системных событий 37
- Укажите события о которых нужно оповестить администратора оповещения 37
- Www symanitron r 38
- Рис настройка smtp snmp 38
- Руководство пользователя ds 11f 38
- Таблица настройки системных событий 38
- Ri changed 39
- Www symanitron ru 39
- Руководство пользователя ds 11f 39
- Www symanitron r 40
- Рис сохранение и перезагрузка 40
- Руководство пользователя ds 11f 40
- Сохранение и перезагрузка 40
- Таблица сохранения и перезагрузки 40
- Настройка через консоль ssh 41
- Соединение с сервером устройств 41
- Www symanitron r 42
- При ip конфликте конфликт ip адресов или когда dhcp или bootp сервер не отвечает 42
- Руководство пользователя ds 11f 42
- Технические спецификации 42
- Www symanitron ru 43
- Руководство пользователя ds 11f 43
