Руководство пользователя DS-11F
www.symanitron.ru 11
5. Интерфейс управления
5.1. DS-tool
DS-tool – это мощная утилита Windows для серверов последовательных
устройств. Она содержит такие функции, как: обнаружение устройств, групповую
настройку, групповую перепрошивку, мониторинг и т.д.
5.1.1. Установка DS-tool

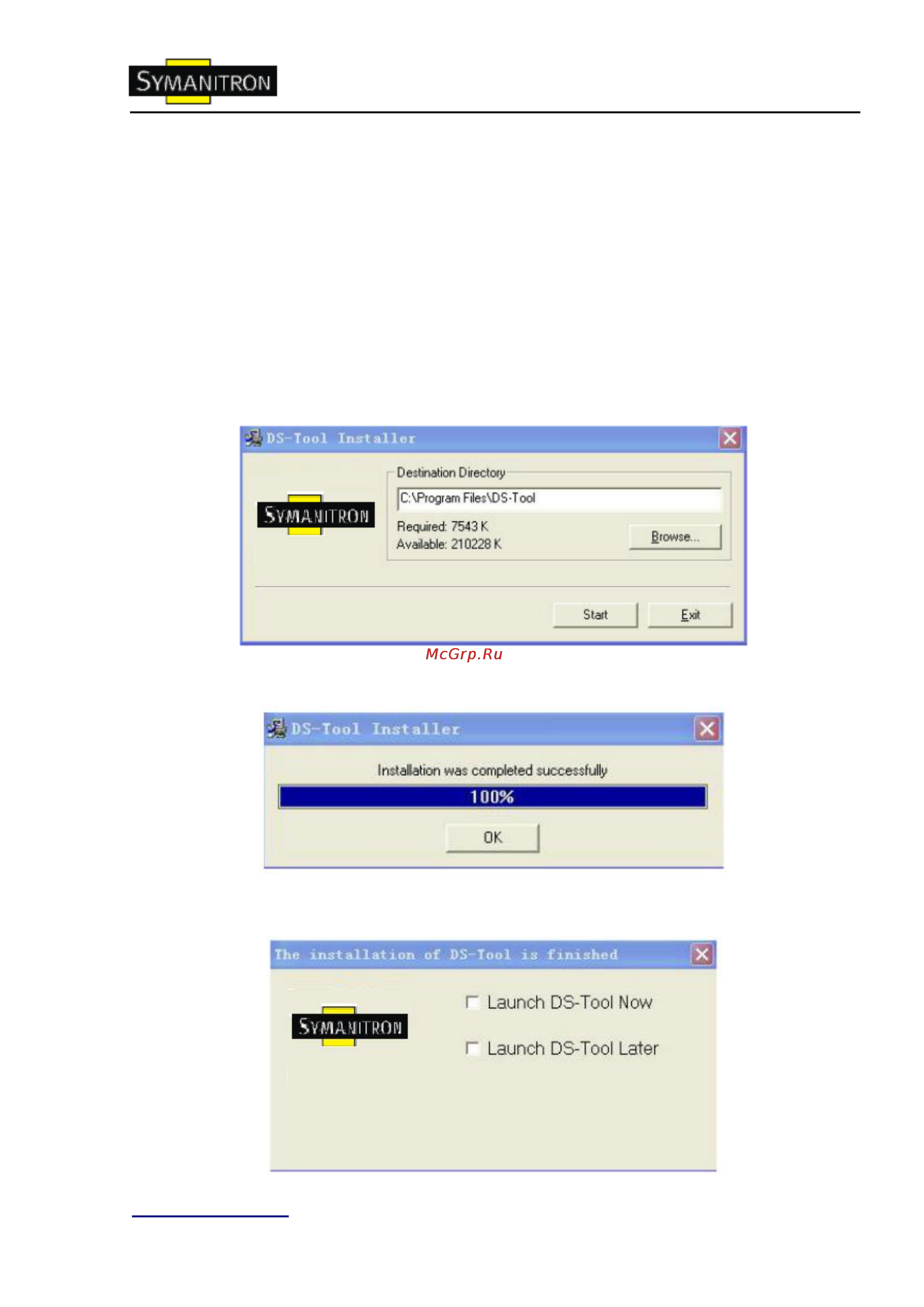

Шаг 1: Запустите установку, нажмите start после выбора папки установки.
Шаг 2: После успешного завершения установки нажмите ОК
Шаг3: Выберите нужное действие
