Руководство пользователя DS-11F
www.symanitron.ru 3
2. Настройка устройства
2.1. Крепление DS-11F на DIN-рейку
Каждый DS-11F имеет крепление на задней панели. Крепление позволяет без труда
зафиксировать DS-11F на DIN-рейке.

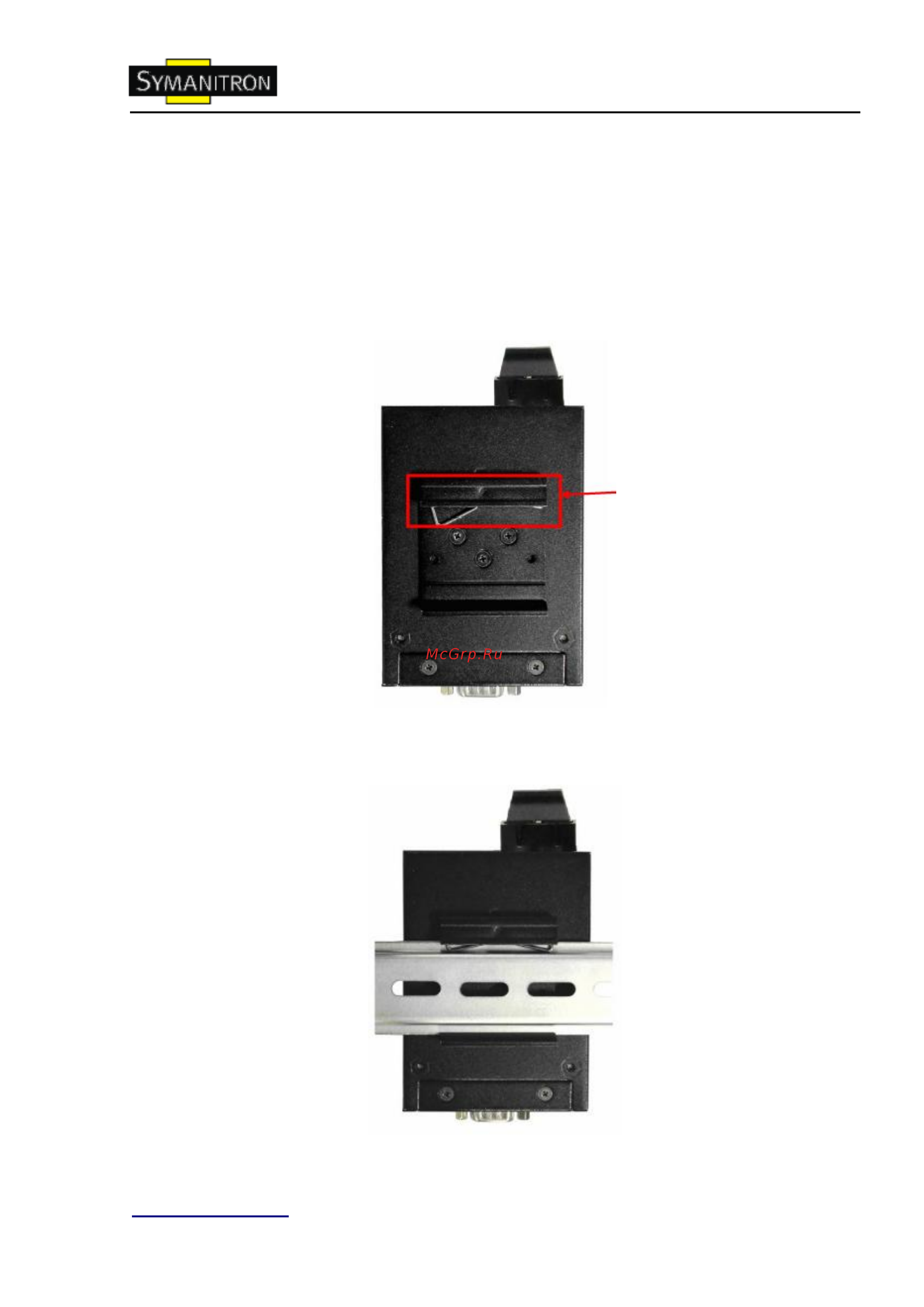

Шаг 1. Наклоните и закрепите металлическую пружину на DIN-рейку.
Рис. Задняя панель устройства
Шаг 2. Прижмите DS-11F к DIN-рейке пока не услышите щелчок.
Рис. Крепление к DIN-рейке
