- Промышленный сервер устройств 1
- Интерфейс управления 14 2
- Кабели 12 2
- Настройка устройства 4 2
- Обзор устройства 8 2
- Описание устройства 2 2
- Содержание 2
- Технические спецификации 47 2

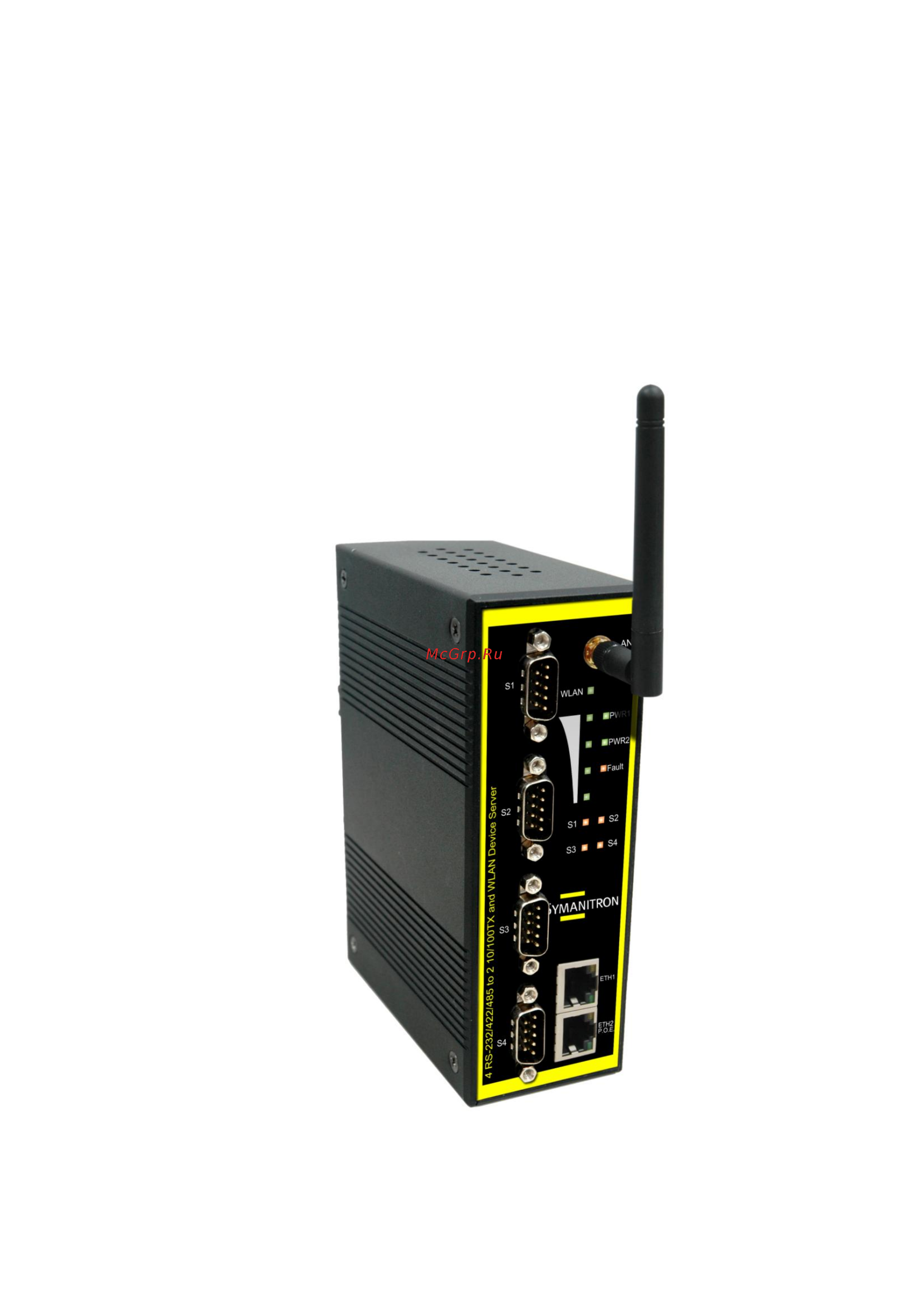

- Описание сервера устройств ds 42 wg 42 iwg 3
- Описание устройства 3
- Характеристики по 3
- Характеристики устройства 4
- Крепление ds 42 wg 42 iwg на din рейку 5
- Настройка устройства 5
- Крепление ds 42 wg 42 iwg на стену 6
- Обзор устройства 9
- Передняя панель 9
- Www symanitron r 10
- Индикаторы на передней панели 10
- На передней панели ds 42 wg 42 iwg имеются 4 последовательных 10
- Обратный sma коннектор для антенны 11 индикатор статуса соединения wlan при подключении wlan загорается зеленая лампочка 12 индикатор мощности сигнала wlan индикаторы 4 3 2 1 0 загораются в соответствии с мощностью сигнала wlan 100 75 25 слабый 10
- Порта 10
- Последовательные порты 10
- Руководство пользователя ds 42 wg 42 iwg 10
- Dcd rxd rxd 11
- Dtr txd txd data 11
- Gnd gnd 11
- Gnd gnd gnd gnd 11
- Rs485 2 жильный 11
- Rxd rxd 11
- Rxd rxd rxd 11
- Txd txd data 11
- Txd txd txd data 11
- Www symanitron ru 11
- Кнопка reset удерживать 5 секунд для сброса до заводских настроек 11
- Нижняя панель 11
- Номер контакта rs232 rs422 rs485 4 жильный 11
- Номер контакта rs422 rs485 4 жильный 11
- Руководство пользователя ds 42 wg 42 iwg 11
- Таблица назначения контактов 11
- Элементы на нижней панели ds 42 wg 42 iwg 42 11
- 1а 24vdc 12
- Задняя панель 12
- Клеммная колодка pwr1 и pwr2 12 48в постоянного тока и выход реле 12
- Ethernet кабели 13
- Использовать прямой кабель для соединения пк и сервера в таблице указаны контакты портов mdi и mdi x 10base t 100base tx 13
- Кабели 13
- Назначение контактов 100base tx 10base t 13
- Поддерживают автоматическую работу mdi mdi x можно 13
- Интерфейс управления 15
- Www symanitron ru 17
- Безопасность 17
- Рис общие настройки 17
- Руководство пользователя ds 42 wg 42 iwg 17
- Таблица общих настроек 17
- Www symanitron r 18
- Назначить допустимый ip адрес для сервера устройств до того как он будет подключен к вашей сети администратор вашей сети должен предоставить вам ip адрес и сопутствующие настройки ip адрес должен быть уникален для сети иначе 18
- Рис настройки безопасности 18
- Руководство пользователя ds 42 wg 42 iwg 18
- Сетевые настройки 18
- Таблица безопасности 18
- Устройство может быть подключено к сети с помощью провода вам нужно 18
- Www symanitron ru 19
- Автоматически переключается на другой lan порт в течение 10 мс гарантируя беспрерывное соединение 19
- Рис сетевые настройки 19
- Руководство пользователя ds 42 wg 42 iwg 19
- Сервер устройств не подключится к сети вы можете выбрать режим настройки ip адреса статический dhcp bootp ip адрес по умолчанию 192 68 0 19
- Таблица сетевых настроек 19
- Настройки беспроводного соединения 20
- Www symanitron ru 21
- Оповещения 21
- Оповещения могут приходить по e mail через snmp trap или журнал событий 21
- Определите события о которых администратору будут приходить оповещения 21
- Руководство пользователя ds 42 wg 42 iwg 21
- Таблица настройки беспроводного соединения 21
- Www symanitron r 22
- Рис настройки оповещения 22
- Руководство пользователя ds 42 wg 42 iwg 22
- Таблица оповещения 22
- Управление 22
- Www symanitron ru 23
- Обновление прошивки 23
- Рис настройки управления 23
- Рис обновление прошивки 23
- Руководство пользователя ds 42 wg 42 iwg 23
- Таблица обновления прошивки 23
- Таблица управления 23
- Configuration 24
- Www symanitron r 24
- Вы можете изменить настройки ip и функции dhcp клиента через меню ip 24
- Настройка последовательных портов 24
- Рис сохранение и загрузка 24
- Руководство пользователя ds 42 wg 42 iwg 24
- Сохранение и загрузка 24
- Таблица сохранения и загрузки 24
- Www symanitron ru 25
- Рис настройка последовательных портов 25
- Руководство пользователя ds 42 wg 42 iwg 25
- Таблица настройки последовательных портов 25
- Www symanitron r 26
- В режиме virtual com драйвер устанавливает прозрачное соединение между 26
- Компьютером и последовательными устройствами отображая последовательный порт последовательного сервера на локальном com порту компьютера режим virtual com также поддерживает одновременно до 5 соединений так что разные узлы могут отправлять или получать данные с помощью одного и того же последовательного устройства в одно и то же время 26
- Режимы serial service режим virtual com 26
- Рис virtual com 26
- Руководство пользователя ds 42 wg 42 iwg 26
- Www symanitron ru 27
- В режиме tcp server серверу устройств присваивается уникальный порт в tcp ip 27
- Не поддерживается через web интерфейс 27
- Режимы serial service режим tcp server 27
- Рис режим tcp server 27
- Руководство пользователя ds 42 wg 42 iwg 27
- Сети в этом случае сервер устройств пассивно ожидает контакта с устройством после установления соединения сервер начинает передачу данных режим tcp server также поддерживает до 5 одновременных соединений так что разные узлы могут отправлять или получать данные с помощью одного и того же последовательного устройства в одно и то же время 27
- Таблица virtual com 27
- Www symanitron r 28
- В режиме tcp client устройство может устанавливать tcp соединение с сервером тем 28
- Режимы serial service режим tcp client 28
- Рис режим tcp client 28
- Руководство пользователя ds 42 wg 42 iwg 28
- Способом который вы выбрали запуск или другой пункт после того как данные переданы устройство автоматически разъединится с сервером с помощью таймера контроля состояния tcp или настроек времени ожидания 28
- Таблица режима tcp server 28
- Www symanitron ru 29
- По сравнению с tcp связью udp быстрее и эффективнее в режиме udp вы можете 29
- Режимы serial service режим udp 29
- Рис режим udp 29
- Руководство пользователя ds 42 wg 42 iwg 29
- Совершать одноадресную или многоадресную передачу данных из последовательного сервера устройств на хосты и последовательное устройство также может получать данные от одного или нескольких узлов 29
- Таблица режима tcp client 29
- Cts changed 30
- Dcd change 30
- Dsr changed 30
- Port connected 30
- Port disconnected 30
- Ri changed 30
- Www symanitron r 30
- Оповещения 30
- Оповещения могут приходить по e mail через snmp trap или журнал событий 30
- Определите события о которых администратору будут приходить оповещения 30
- Поле описание 30
- Рис режим оповещения 30
- Руководство пользователя ds 42 wg 42 iwg 30
- Таблица оповещения 30
- Настройка через web браузер 31
- Соединение с web страницей 31
- Время sntp 32
- Система 32
- Www symanitron ru 33
- Будет подключен к вашей сети администратор вашей сети должен предоставить вам ip адрес и сопутствующие настройки ip адрес должен быть уникален для сети иначе сервер устройств не подключится к сети вы можете выбрать режим настройки ip адреса статический dhcp bootp ip адрес по умолчанию 192 68 0 33
- Вам нужно назначить допустимый ip адрес для сервера устройств до того как он 33
- Настройка ip 33
- Рис настройка ip 33
- Руководство пользователя ds 42 wg 42 iwg 33
- Таблица времени sntp 33
- Www symanitron r 34
- Автоматически переключается на другой lan порт в течение 10 мс гарантируя беспрерывное соединение switch 34
- Беспроводное соединение включает 2 режима infra и adhoc в режиме infra 34
- Настройки беспроводного соединения 34
- Последовательного подключения для сокращения использования портов ethernet коммутатора 34
- Руководство пользователя ds 42 wg 42 iwg 34
- Сеть объединяется при помощи одной точки доступа а adhoc является комбинацией беспроводных и мобильных устройств обеспечивающих связь между собой даже когда отсутствует система типа infra 34
- Таблица настройка ip 34
- Www symanitron ru 35
- Рис настройка беспроводного соединения 35
- Руководство пользователя ds 42 wg 42 iwg 35
- Таблица настройки беспроводного соединения 35
- Аутентификация 36
- Www symanitron ru 37
- Настройка последовательного порта 37
- Рис настройка последовательного порта 37
- Руководство пользователя ds 42 wg 42 iwg 37
- Таблица настройки последовательного порта 37
- Www symanitron r 38
- Профиль порта 38
- Рис профиль порта 38
- Руководство пользователя ds 42 wg 42 iwg 38
- Таблица профиля порта 38
- Www symanitron ru 39
- В режиме virtual com драйвер устанавливает прозрачное соединение между 39
- Компьютером и последовательными устройствами отображая последовательный порт последовательного сервера на локальном com порту компьютера режим virtual com также поддерживает одновременно до 5 соединений так что разные узлы могут отправлять или получать данные с помощью одного и того же последовательного устройства в одно и то же время 39
- Режимы service режим virtual com 39
- Рис режим virtual com 39
- Руководство пользователя ds 42 wg 42 iwg 39
- Таблица режима virtual com 39
- Www symanitron r 40
- В режиме tcp server серверу устройств присваивается уникальный порт в tcp ip 40
- Не поддерживается через web интерфейс 40
- Режимы service режим tcp server 40
- Рис режим tcp server 40
- Руководство пользователя ds 42 wg 42 iwg 40
- Сети в этом случае сервер устройств пассивно ожидает контакта с устройством после установления соединения сервер начинает передачу данных режим tcp server также поддерживает до 5 одновременных соединений так что разные узлы могут отправлять или получать данные с помощью одного и того же последовательного устройства в одно и то же время 40
- Таблица режима tcp server 40
- Www symanitron ru 41
- В режиме tcp client устройство может устанавливать tcp соединение с сервером тем 41
- Режимы serial service режим tcp client 41
- Рис режим tcp client 41
- Руководство пользователя ds 42 wg 42 iwg 41
- Способом который вы выбрали запуск или другой пункт после того как данные переданы устройство автоматически разъединится с сервером с помощью таймера контроля состояния tcp или настроек времени ожидания 41
- Таблица режима tcp client 41
- Www symanitron r 42
- По сравнению с tcp связью udp быстрее и эффективнее в режиме udp вы можете 42
- Режимы serial service режим udp 42
- Рис режим udp client 42
- Руководство пользователя ds 42 wg 42 iwg 42
- Совершать одноадресную или многоадресную передачу данных из последовательного сервера устройств на хосты и последовательное устройство также может получать данные от одного или нескольких узлов 42
- Контроль доступа по ip 43
- Настройка smtp snmp 43
- Управление 43
- Могут приходить по e mail через snmp trap или журнал событий 44
- Настройки системных событий 44
- Укажите события о которых нужно оповестить администратора оповещения 44
- Www symanitron ru 45
- Рис настройка smtp snmp 45
- Руководство пользователя ds 42 wg 42 iwg 45
- Таблица настройки системных событий 45
- Ri changed 46
- Www symanitron r 46
- Руководство пользователя ds 42 wg 42 iwg 46
- Сохранение и перезагрузка 46
- Www symanitron ru 47
- Вы можете использовать ssh tool например putty для доступа к ssh консоли 47
- Настройка через консоль ssh 47
- Рис ssh 47
- Рис сохранение и перезагрузка 47
- Руководство пользователя ds 42 wg 42 iwg 47
- Сервера устройств интерфейс ssh консоли показан ниже 47
- Соединение с сервером устройств 47
- Таблица сохранения и перезагрузки 47
- Ds 42 iwg 5 контактная клеммная колодка 48
- Ds 42 wg 48
- Wep поддержка 64 битного 128 битного ключей wpa wpa2 802 1i wep и aes шифрование psk с поддержкой открытого 256 битного ключа 802 x и tkip шифрование с поддержкой radius 48
- Www symanitron r 48
- Безопасность беспроводного соединения 48
- Безопасность шифрования 48
- Коннектор для антенны обратный sma 48
- Отключение широковещательной рассылки ssid 48
- Передаваемая мощность ieee802 1b g 18 дбм 48
- Рабочий режим режим клиент 48
- Руководство пользователя ds 42 wg 42 iwg 48
- Скорость передачи ieee802 1b 1 2 5 11 мбит с ieee802 1g 6 9 12 18 24 36 48 54 мбит с 48
- Технические спецификации 48
- Ds 42 wg 42 iwg iw 49
- Www symanitron ru 49
- При ip конфликте конфликт ip адресов или когда dhcp или bootp сервер не отвечает 49
- Руководство пользователя ds 42 wg 42 iwg 49
- Www symanitron r 50
- Руководство пользователя ds 42 wg 42 iwg 50
