Руководство пользователя DS-42-WG/42-IWG
40 www.symanitron.ru
совершит попытку соединения с другими узлами. 0 – функция отключена. Значение
по умолчанию – 0. Если включена мультисвязь (Multilink), эта функция повлияет
только на подключение первого компьютера
Alive Check
Устройство будет отправлять пакет контроля состояния TCP через определенные
промежутки времени (Проверка состояния) на компьютер для проверки TCP
соединения.
Если TCP соединение неактивно, связь будет прервана и порт будет свободен. 0 –
функция отключена. Значение по умолчанию – 0.
Max
Connection
Максимальное количество одновременных подключений – 5, по умолчанию – 1.
Режимы Serial Service – Режим TCP Client
В режиме TCP Client устройство может устанавливать TCP соединение с сервером тем
способом, который вы выбрали (Запуск или другой пункт). После того, как данные
переданы, устройство автоматически разъединится с сервером с помощью таймера
контроля состояния TCP или настроек времени ожидания.

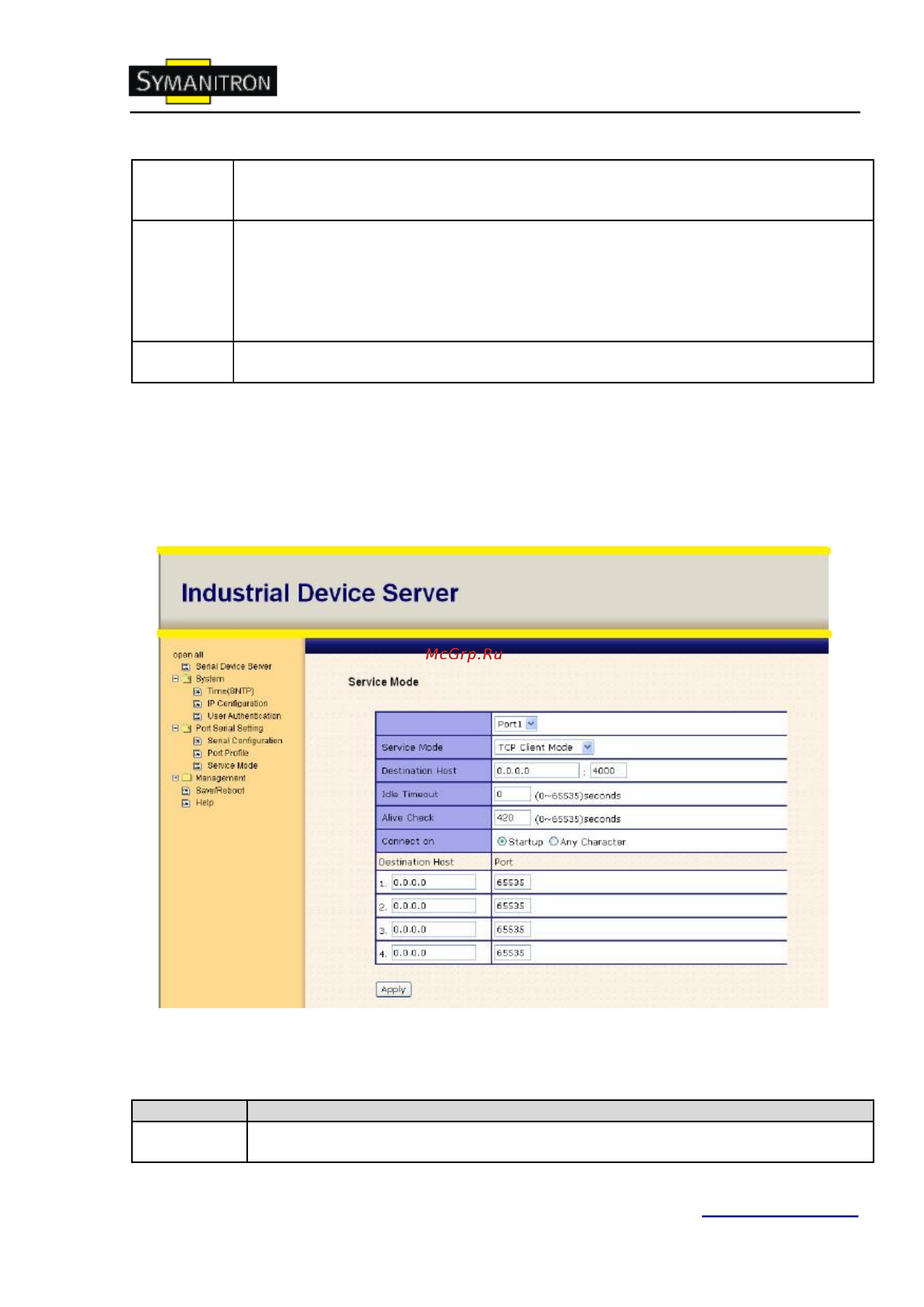

Рис. Режим TCP Client
Таблица режима TCP Client
Поле
Описание
Destination
Host
Введите IP адрес хоста и номер порта для передачи данных.
