Руководство пользователя DS-42-WG/42-IWG
www.symanitron.ru 19
Switch:
Поддержка последовательного подключения для сокращения
использования портов Ethernet коммутатора
Настройки беспроводного соединения
Беспроводное соединение включает 2 режима: INFRA и ADHOC. В режиме INFRA
сеть объединяется при помощи одной точки доступа, а ADHOC является комбинацией
беспроводных и мобильных устройств, обеспечивающих связь между собой даже когда
отсутствует система типа INFRA.

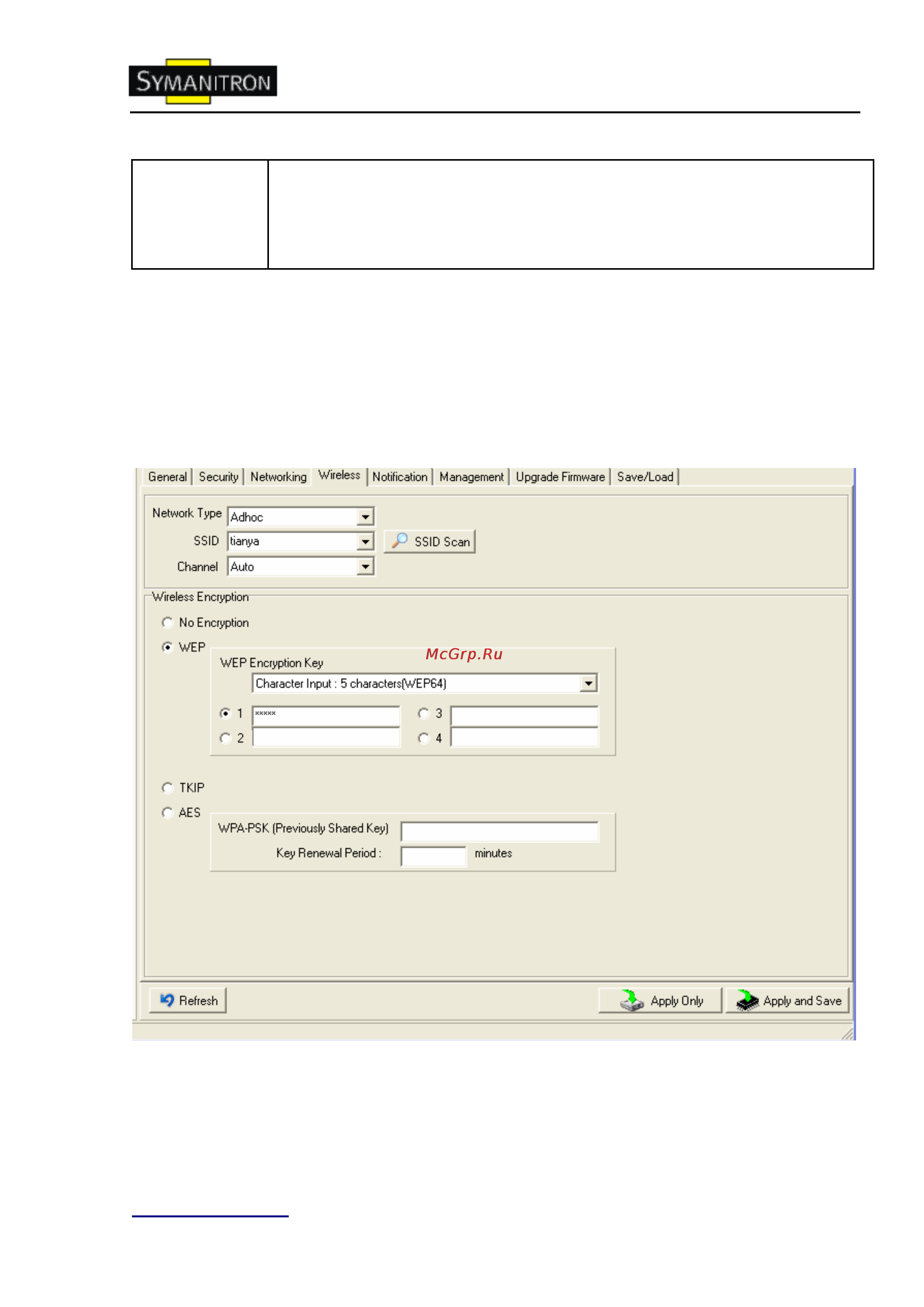

Рис. Настройка беспроводного соединения
